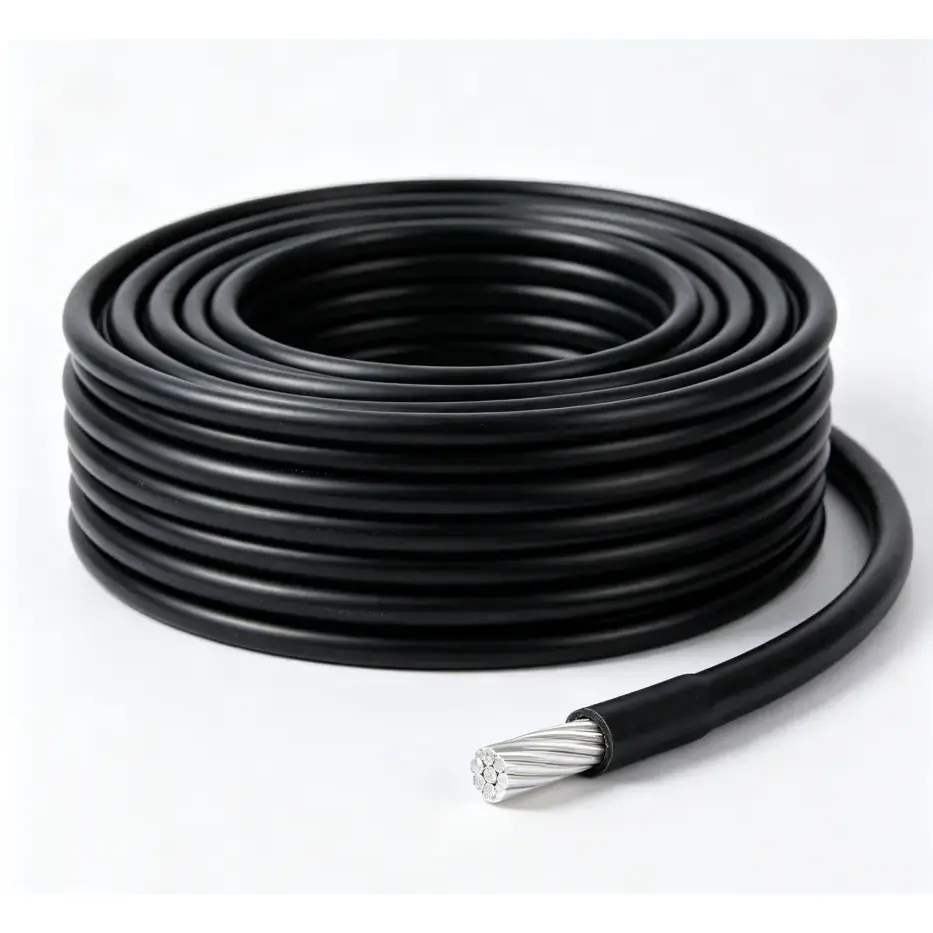

Le câble PVC en aluminium est un câble d'alimentation basse tension utilisant un conducteur en aluminium de haute pureté avec une isolation en PVC et une gaine de protection. Il est conçu pour les applications fixes de distribution d'énergie et de câblage où un conducteur en aluminium est techniquement adapté et où un poids inférieur du câble est une considération importante. Les constructions disponibles incluent des conducteurs solides en aluminium dur et en aluminium toronné, avec des sections transversales de 2,5 mm² à 185 mm² et une tension nominale de 450/750 V et moins.
|
Catégorie de paramètre |
Élément de paramètre |
Index technique |
|
Configuration des structures |
Matériau conducteur |
Conducteur en aluminium de haute pureté, conducteur en aluminium dur solide ou conducteur en aluminium toronné |
|
``` |
Section transversale du conducteur |
2,5 mm² ~ 185 mm² |
|
|
Couche d'isolation |
Isolation en polychlorure de vinyle (PVC) |
|
|
Spécification de la quantité de base |
1 cœur |
|
Performances électriques |
Tension nominale |
450/750V et moins |
|
|
Résistance d'isolation à 20℃ |
≥5MΩ·km |
|
|
Tension de tenue à fréquence industrielle |
2,5 kV, aucune panne pendant 5 minutes |
|
|
Résistance du conducteur CC |
Conforme aux valeurs limites de la norme IEC60228 ou GB/T 3956 |
|
Performance ignifuge et résistante au feu |
Indice de résistance au feu |
Exposition au feu à pas moins de 830 ℃ pendant 90 minutes |
|
|
Indice ignifuge |
Répond aux exigences ZA, ZB, ZC spécifiées dans GB/T 19666. |

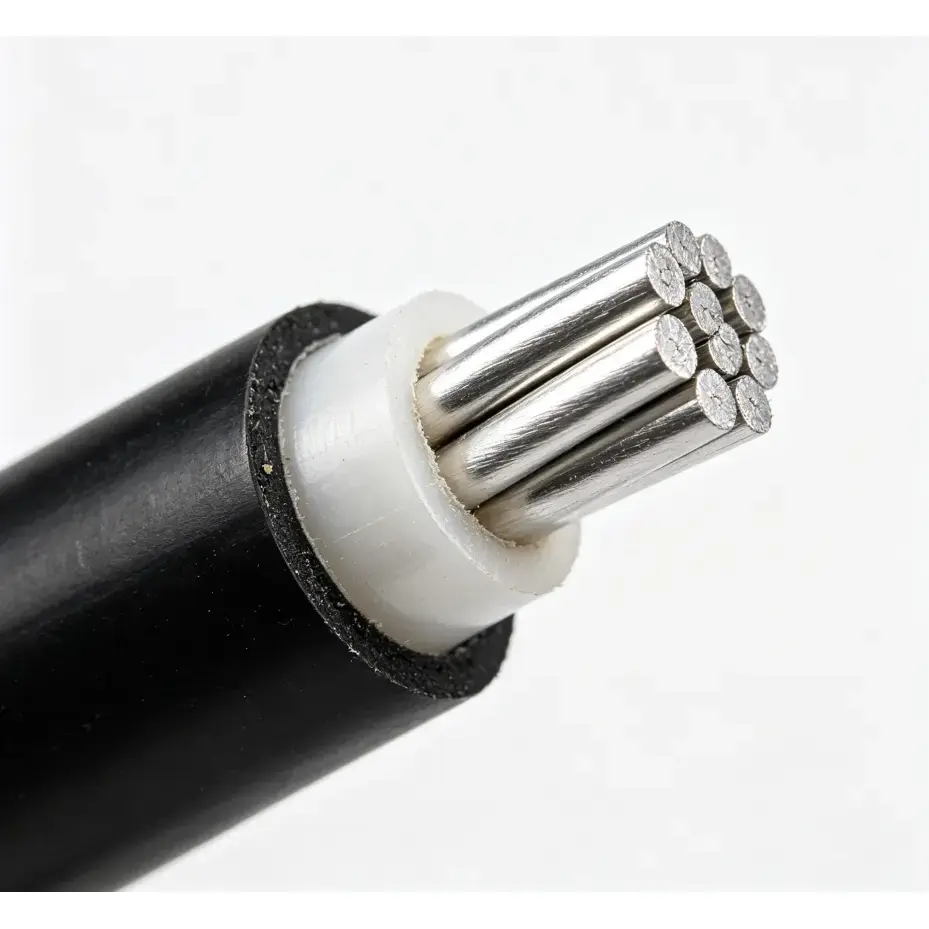

Le conducteur est fabriqué en aluminium de haute pureté et peut être fourni en aluminium dur solide ou en construction toronnée. La plage de sections disponibles est de 2,5 mm² à 185 mm². La sélection des conducteurs doit être basée sur la charge requise, la chute de tension admissible, la méthode d'installation et les exigences électriques applicables plutôt que sur la seule section transversale.
L'isolation en PVC assure une séparation électrique autour du conducteur, tandis que la couche extérieure en PVC ajoute une protection lors de la manipulation normale et de l'installation fixe. Le câble fini doit être sélectionné en fonction de la température ambiante prévue, de l'exposition à l'humidité, des conditions mécaniques et du fait que l'installation soit à l'intérieur ou à l'extérieur.
Les spécifications répertoriées incluent les exigences en matière de résistance d'isolement, de tension de tenue à fréquence industrielle et de résistance des conducteurs CC. Ces paramètres fournissent des points de référence pratiques pour évaluer l’isolation électrique et la qualité des conducteurs avant la mise en service du câble.
L'utilisation d'aluminium de haute pureté permet d'obtenir un poids de conducteur relativement faible tout en conservant les caractéristiques électriques requises pour l'application spécifiée. Le contrôle de la section du conducteur est important pour maintenir une résistance prévisible et une capacité de transport de courant dans les conditions de fonctionnement prévues.

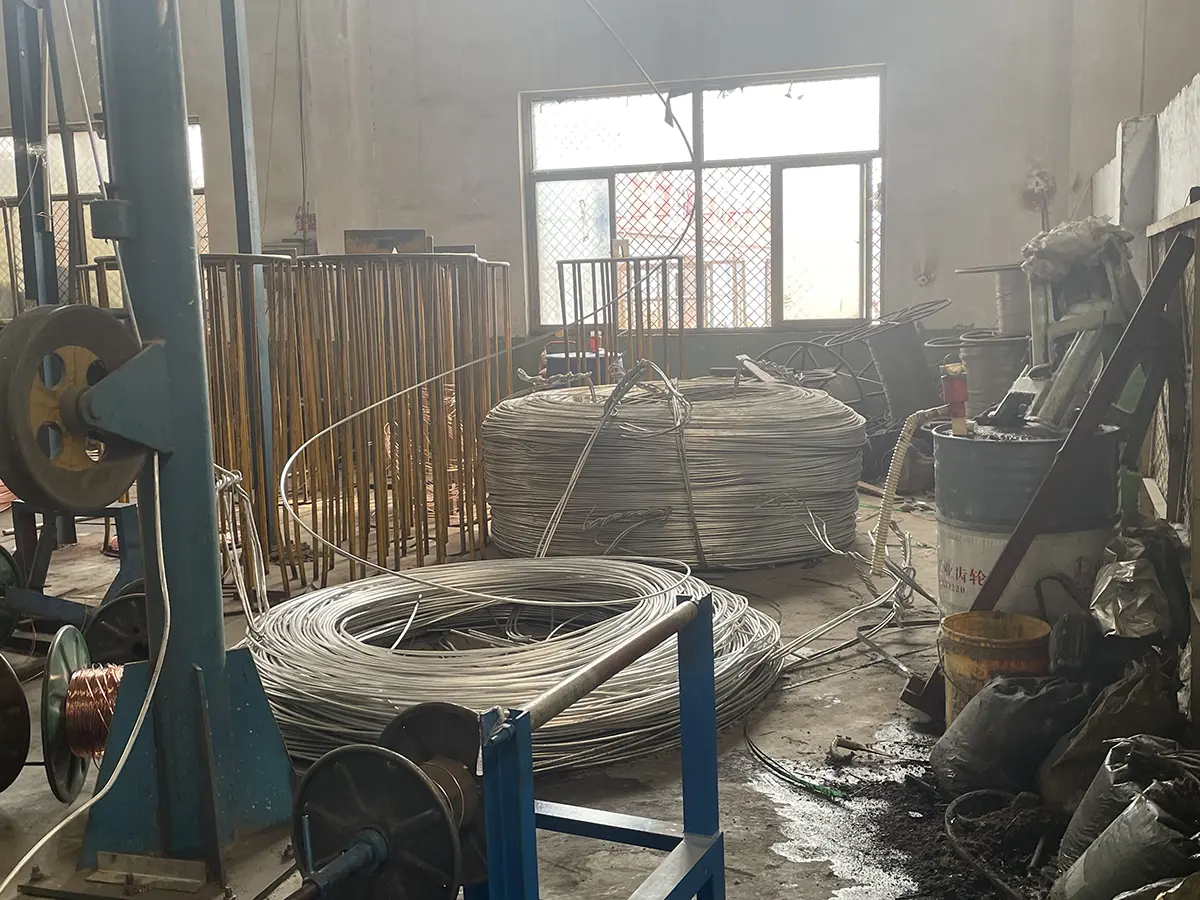

L'isolation et la gaine sont formées par un processus d'extrusion contrôlé pour maintenir les dimensions spécifiées du câble. Une épaisseur d'isolation constante contribue à assurer une séparation électrique fiable, tandis que la gaine extérieure ajoute une protection contre les contacts normaux, l'humidité et l'usure mécanique dans les conditions de service applicables.
Qiancheng vérifie les caractéristiques mesurables des câbles pendant la production, notamment la résistance des conducteurs, les dimensions finies et les performances électriques. Les dossiers d'inspection et la documentation de test pertinente peuvent être fournis conformément aux spécifications du produit et aux exigences du projet.
Un conducteur en aluminium a une densité inférieure à celle du cuivre, ce qui rend le câble fini plus facile à manipuler pour les applications appropriées. Cela peut être utile pour les longs chemins de câbles, le câblage fixe extérieur et les projets où la charge de travail de transport et d'installation des câbles doit être prise en compte.
L'isolation et la gaine extérieure forment un système de protection à deux couches autour du conducteur. La structure fournit une isolation électrique et une protection physique supplémentaire pour le câblage fixe dans des conditions environnementales appropriées.
Les sections de conducteurs disponibles vont de 2,5 mm² à 185 mm², couvrant différentes exigences de câblage fixe basse tension. La sélection des spécifications doit tenir compte de la charge de l'équipement, de la méthode d'installation, de la longueur du câble, de la chute de tension et des exigences électriques locales applicables.
Pour les applications d'ingénierie impliquant des quantités importantes de câbles ou de longues distances de transport, la faible densité de l'aluminium peut simplifier la manutention des matériaux. L'avantage économique réel dépend de la taille des conducteurs, de la longueur du câble, des conditions d'installation et des performances électriques requises.
Le tableau technique répertorie les exigences de performance ignifuges et résistantes au feu pour les spécifications applicables. Lorsqu'un projet nécessite une performance au feu spécifique, la qualité, la méthode d'essai et la certification requises doivent être confirmées avant la production et l'expédition.
Le câble en aluminium PVC peut être utilisé pour la distribution d'énergie fixe basse tension dans les projets résidentiels, commerciaux, industriels, agricoles et d'infrastructure où le conducteur en aluminium sélectionné répond aux exigences de conception électrique.
Les applications typiques incluent la distribution d'énergie pour les immeubles résidentiels, les maisons auto-construites, les magasins et autres câblages fixes de bâtiments. L'installation peut inclure un acheminement de conduits intérieurs là où les spécifications du câble et le code électrique local autorisent son utilisation.
Le câble peut être envisagé pour l'éclairage municipal, les lampadaires de parcs, la distribution d'énergie fixe extérieure et les projets de rénovation du réseau électrique urbain-rural. L'installation extérieure doit tenir compte de la lumière du soleil, de l'humidité, de la protection mécanique et de la classification environnementale du câble sélectionné.
Il peut être utilisé pour l'alimentation électrique basse tension des ateliers d'usine, des petites usines de transformation et d'autres charges industrielles fixes. La section du conducteur doit être déterminée à partir de la charge réelle de l'équipement et des conditions d'installation.
Le poids inférieur de l'aluminium peut être utile pour la distribution d'énergie temporaire sur les chantiers de construction et d'autres projets nécessitant le déplacement de câbles ou une manipulation répétée de matériaux. Le câble doit être installé avec une protection mécanique appropriée et conformément aux exigences temporaires du système électrique.
Les applications peuvent inclure l'irrigation des terres agricoles, l'alimentation électrique des serres et d'autres installations agricoles à basse tension, ainsi que le câblage d'infrastructure approprié. L'exposition environnementale et la méthode d'installation doivent être évaluées avant de sélectionner la spécification finale.
Le produit prend en charge les méthodes d'installation fixes telles que le routage des conduits intérieurs, l'installation aérienne extérieure appropriée et d'autres méthodes de pose basse tension approuvées. La méthode d'installation applicable doit toujours être confirmée par rapport aux spécifications du câble et aux réglementations électriques locales.
Confirmez la charge connectée et le courant de fonctionnement avant de sélectionner la section du conducteur. La longueur du câble et la chute de tension admissible doivent également être incluses dans le calcul.
Les conduits intérieurs, les installations aériennes extérieures, les chantiers de construction et les installations agricoles peuvent avoir des exigences environnementales différentes. L'exposition au soleil, à l'eau, aux impacts mécaniques et à la température doit être prise en compte lors de la confirmation des spécifications.
Si le projet nécessite un câble ignifuge ou résistant au feu, les exigences de classification et de test requises doivent être spécifiées avant la production. Les performances pertinentes ne doivent pas être supposées uniquement à partir de la construction standard en PVC.
Pour les projets d'exportation ou d'ingénierie, les normes requises, les rapports d'essais, les certificats, les spécifications d'emballage et les exigences de marquage doivent être confirmés à l'avance. Cela permet de garantir que le câble fourni répond aux exigences techniques et documentaires du marché de destination.
Le produit est fabriqué par Qiancheng. Les spécifications disponibles peuvent être fournies en fonction de la section de conducteur requise, de la tension nominale et des conditions d'application.
Les longueurs finies personnalisées, l'impression et d'autres exigences de production peuvent être discutées en fonction des spécifications de la commande. Les arrangements OEM peuvent également être évalués pour les quantités de projets et les exigences techniques appropriées.
Des spécifications communes peuvent être organisées en fonction des conditions de production et d’inventaire. Pour les commandes groupées, la section transversale, la quantité, la longueur finie, l'emballage et le calendrier de livraison requis doivent être confirmés avant la production ou l'expédition.
Les applications typiques incluent la distribution d'énergie résidentielle et commerciale, les ateliers d'usine, l'éclairage municipal, l'alimentation électrique des chantiers de construction, l'irrigation agricole et d'autres projets de câblage fixe basse tension appropriés.
La section du conducteur, le courant de fonctionnement, la longueur du câble, la chute de tension, la méthode d'installation, les conditions ambiantes et la résistance au feu requise doivent tous être pris en compte. La spécification appropriée doit être déterminée à partir de la conception électrique réelle plutôt que de sélectionner uniquement en fonction du prix ou de la section nominale.
Les échantillons et la documentation technique peuvent être discutés selon les spécifications requises. Les documents disponibles peuvent inclure les paramètres du produit, les enregistrements de tests en usine et d'autres documents techniques ou de conformité applicables requis pour le projet.
