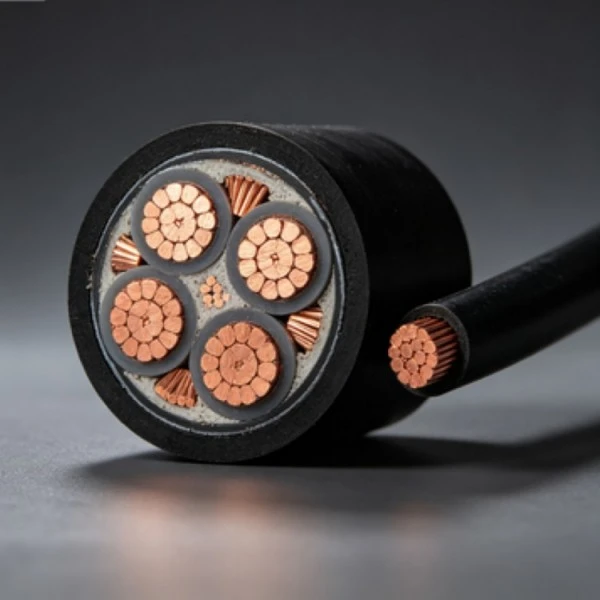

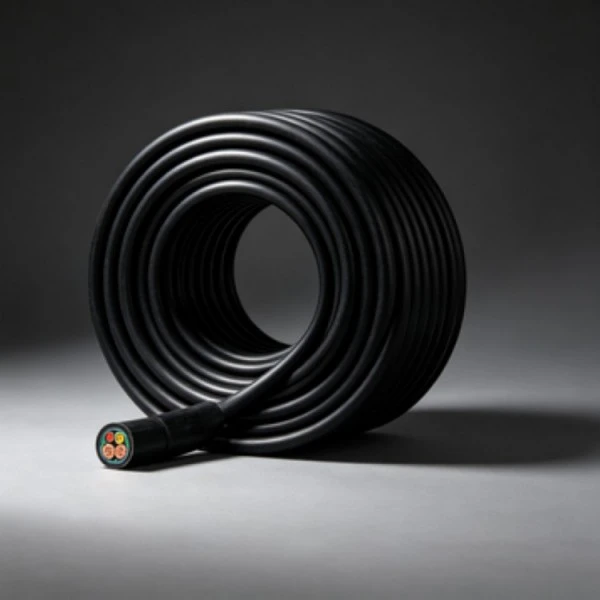

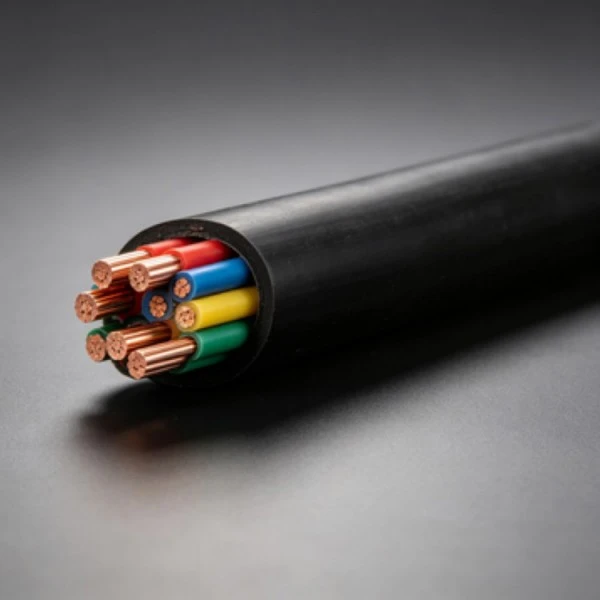

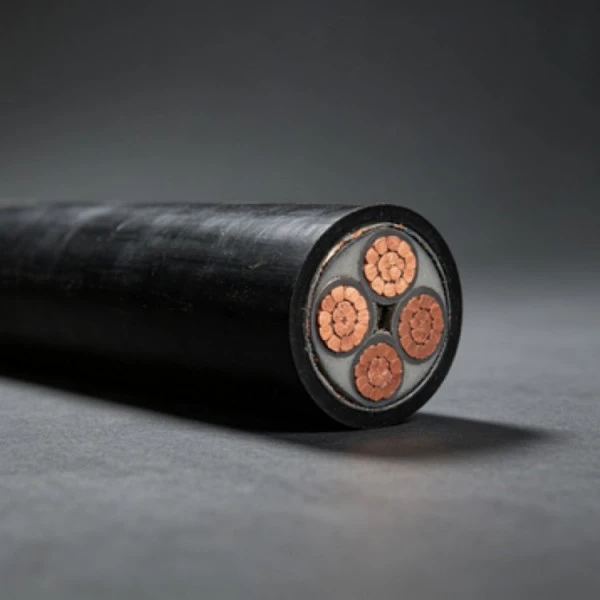

Le câble d'alimentation basse tension en cuivre XLPE combine des conducteurs en cuivre avec une isolation en polyéthylène réticulé (XLPE) pour la transmission et la distribution d'énergie basse tension. Les tailles de conducteurs disponibles couvrent les applications courantes de bâtiment, d'équipement et de distribution, avec des constructions de conducteurs solides et toronnés incluses dans les spécifications répertoriées. La taille du câble, la méthode d'installation et les exigences du projet doivent être confirmées avant la production.
| Section nominale (mm²) | Min. fils conducteurs | Diamètre extérieur du conducteur (mm) | Épaisseur d'isolation XLPE (mm) | Env. diamètre extérieur d'isolation (mm) | Max. résistance du conducteur à 20℃ (Ω/km) |
|---|---|---|---|---|---|
| 1.5 | 1 | 1,36 ± 0,02 | 0.7 | 3.0 | 12.1 |
| 1,5 (B) | 7 | 1,56 ± 0,02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1,75 ± 0,02 | 0.7 | 3.4 | 7.41 |
| 2.5 (B) | 7 | 2,01 ± 0,02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2,22 ± 0,02 | 0.7 | 3.8 | 4.61 |
| 4 (B) | 7 | 2,52 ± 0,02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2,72 ± 0,03 | 0.7 | 4.3 | 3.08 |
| 6 (B) | 7 | 3,09 ± 0,03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3,9 ± 0,10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5,0 ± 0,10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6,1 ± 0,10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7,1 ± 0,10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8,2 ± 0,15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9,8 ± 0,15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11,6 ± 0,15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13,2 ± 0,15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14,6 ± 0,20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16,2 ± 0,20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18,5 ± 0,20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20,5 ± 0,20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23,3 ± 0,20 | 2.0 | 27.5 | 0.0470 |
Le conducteur constitue le principal chemin de courant du câble. Les spécifications fournies incluent à la fois des constructions solides et toronnées avec des sections transversales plus petites, tandis que des tailles plus grandes utilisent des conducteurs multibrins multifilaires. Les valeurs de résistance des conducteurs à 20 ℃ sont répertoriées dans le tableau technique pour la vérification des spécifications.
Le polyéthylène réticulé fournit l'isolation électrique principale autour du conducteur en cuivre. Comparé au polyéthylène thermoplastique ordinaire, le XLPE est couramment sélectionné pour les câbles électriques où une capacité thermique plus élevée et des propriétés d'isolation stables sont requises. Les limites de température de fonctionnement réelles doivent suivre les spécifications du produit applicable.
Le diamètre du conducteur, l'épaisseur de l'isolant et le diamètre approximatif de l'isolant varient en fonction de la section nominale. Ces valeurs sont importantes lors de la vérification de la compatibilité des câbles avec les terminaux, conduits, chemins de câbles et autres composants d'installation.
L'isolation offre une protection contre les manipulations normales lors de l'installation des câbles. Cependant, le câble ne doit pas être considéré comme un substitut à une construction flexible ou blindée dédiée lorsque l'installation implique un mouvement continu, un impact mécanique important, une force de traction excessive ou d'autres conditions particulières.
La combinaison d'un conducteur en cuivre et d'une isolation XLPE permet d'obtenir une construction de câble d'alimentation basse tension conventionnelle pour la distribution électrique. La résistance des conducteurs, les dimensions de l'isolation et les exigences de tenue à la tension doivent être vérifiées par rapport à la norme applicable et aux spécifications du projet avant l'acceptation.
Le câble d'alimentation basse tension en cuivre XLPE peut être spécifié en fonction de la charge électrique, de l'environnement d'installation et de la construction du conducteur requis plutôt que de simplement sélectionner une section transversale basée sur le courant nominal.
Les dimensions du câble fini doivent être vérifiées par rapport aux spécifications du produit applicable. Pour les exigences de test de tension alternative fournies, le câble résiste3,5 kV pendant 5 minutessans panne à température ambiante. La procédure de test applicable et les critères d'acceptation doivent être confirmés par rapport à la norme pertinente pour le câble commandé.
L'identification continue peut inclure le nom du fabricant, le modèle du produit et la tension nominale, conformément aux exigences de marquage applicables. Le contenu du marquage spécifique peut être confirmé avant la production lorsque le câble est fourni pour une application à l'étranger ou spécifique à un projet.
L'inspection peut couvrir la résistance des conducteurs, les mesures dimensionnelles, l'état de l'isolation et les tests électriques spécifiés. Lorsque le projet nécessite des dossiers d'inspection en usine ou une documentation de test supplémentaire, ces exigences doivent être confirmées lors de la passation de la commande.
Les chemins de câbles peuvent être utilisés pour la distribution d'énergie dans les bâtiments, les usines, les sous-sols et les installations similaires. Les câbles d'alimentation et de commande doivent être disposés conformément à la conception électrique, avec un espacement suffisant pour la dissipation de la chaleur et un accès pour l'inspection. Les supports, les intervalles de fixation et la séparation des câbles doivent suivre les spécifications d'installation applicables.
Pour l'enfouissement direct, le tracé du câble, la profondeur d'enfouissement, les conditions du sol et la protection mécanique doivent être déterminés en fonction de la conception du projet. Les objets pointus et les contraintes mécaniques excessives doivent être évités lors de la pose. Lorsque l'installation peut être exposée à une excavation ou à un impact externe, une protection mécanique supplémentaire doit être envisagée.
L'installation de conduits peut être utilisée pour le câblage dissimulé dans les cloisons de séparation, les structures de plancher et autres itinéraires protégés. L'intérieur du conduit doit être exempt de débris et d'arêtes vives, et le tirage du câble doit rester dans les limites mécaniques autorisées. Les joints de câbles doivent être situés dans des boîtes de jonction ou des équipements de distribution accessibles plutôt qu'à l'intérieur de sections de conduits dissimulées.
Les installations verticales de grande hauteur nécessitent une attention particulière au poids du câble et à la disposition de sa fixation. Les câbles doivent être soutenus à des intervalles appropriés plutôt que de laisser tout leur poids agir sur un seul point de connexion. Le système de fixation doit également empêcher les mouvements excessifs et les contraintes mécaniques pendant le service.
L'installation extérieure nécessite de prendre en compte la lumière du soleil, la température, l'humidité, la protection mécanique et la construction de la gaine du câble. Pour le routage aérien, des supports et des dégagements appropriés doivent être prévus. Lorsque le câble est exposé à des conditions en dehors de la plage d'application nominale, une autre gaine ou une autre construction de câble peut être nécessaire.
Les spécifications répertoriées vont de 1,5 mm² à 400 mm². Les plus petites tailles incluent des options de conducteurs solides et multibrins, tandis que les plus grandes tailles utilisent des constructions multifilaires. La taille requise doit être sélectionnée en fonction du courant de charge, de la chute de tension, de la méthode d'installation et des exigences électriques applicables.
Les conducteurs solides utilisent un seul fil conducteur, tandis que les constructions toronnées sont constituées de plusieurs fils. Les conducteurs solides peuvent convenir au câblage fixe où la flexibilité n'est pas une exigence majeure. Les conducteurs multibrins facilitent la manipulation lorsque le câble doit être acheminé autour de l'équipement ou via des chemins d'installation plus compliqués.
Indiquez la section du conducteur, la construction du conducteur, la tension nominale, la longueur de câble requise, la quantité, la méthode d'installation et la destination de livraison. Pour les commandes de projet, la norme applicable, les documents d'inspection, les exigences de marquage et les spécifications d'emballage doivent également être confirmées.
Les longueurs de câbles personnalisées et le marquage d'identification peuvent être discutés en fonction des spécifications de production et de la quantité commandée. Pour les commandes personnalisées, fournissez la longueur, la tolérance, le contenu du marquage, la méthode d'emballage et le calendrier de livraison requis afin que ces détails puissent être examinés avant la production.
En fonction de la norme de produit applicable et des spécifications d'achat, l'inspection peut inclure la résistance des conducteurs, les mesures dimensionnelles, les contrôles liés à l'isolation et les tests de tenue à la tension alternative. Si un projet nécessite un rapport de test en usine ou un format d'inspection spécifique, cela doit être indiqué avant la production.
Il peut être envisagé pour des applications extérieures ou souterraines lorsque la construction et la gaine du câble sélectionnées sont appropriées à l'environnement d'installation. Les conditions du sol, l'humidité, la lumière du soleil, la charge mécanique et la température d'installation doivent être examinées avant la confirmation des spécifications.
Une construction standard de câble d'alimentation basse tension ne doit pas automatiquement être spécifiée pour un mouvement de traînée continue, de flexion ou de torsion répété. Les équipements répondant à ces exigences nécessitent normalement une construction de câble flexible spécialement conçue pour le service mobile.
Confirmez le modèle du produit, la section du conducteur, la construction du conducteur, les dimensions de l'isolation, la longueur du câble, le marquage et la norme applicable. Pour les projets répétés, le maintien de la cohérence de ces spécifications permet de réduire les différences entre les lots de production et simplifie l'inspection à l'arrivée.
Fournissez la taille du conducteur, la construction, la longueur du câble, la quantité, la méthode d'installation et la destination requises.Qianchengpeut examiner les exigences techniques et confirmer les spécifications et la documentation disponibles avant la production.
