Les câbles électriques moyenne tension sont utilisés pour le transport et la distribution d'énergie dans les réseaux moyenne tension, notamment les réseaux électriques, les installations industrielles et les installations d'énergie renouvelable. Qiancheng fournit des câbles isolés XLPE en6/10kVet12/20kVcalibres, avec des conducteurs en cuivre ou en aluminium et différentes configurations de noyau et d'armure.

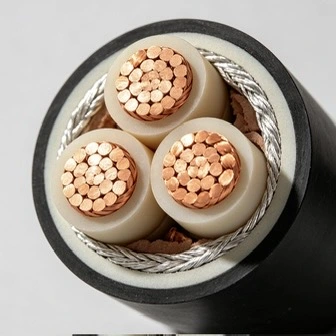

Un câble moyenne tension typique se compose d'un conducteur, d'un écran conducteur, d'une isolation XLPE et d'un écran isolant. Les écrans semi-conducteurs aident à contrôler le champ électrique autour de l'isolation, tandis que la couche XLPE fournit l'isolation électrique principale. Une armure en ruban d'acier ou en fil d'acier peut être ajoutée lorsqu'une protection mécanique supplémentaire est requise.
Des conducteurs en cuivre et en aluminium sont disponibles pour différentes exigences électriques et d'installation. Le cuivre offre une conductivité électrique plus élevée, tandis que l'aluminium offre un poids de conducteur inférieur et peut convenir lorsque le poids du câble et le coût des matériaux sont des considérations importantes.
| Nom du produit | Spécifications disponibles | Tensions nominales | Configurations |
|---|---|---|---|
| Câble d'alimentation moyenne tension | 16/25/35/50/70/95/120/150/185/240/300/400/500/630/800 mm² | 6/10kV, 12/20kV | Conducteur unipolaire, tripolaire, blindé en ruban d'acier, blindé en fil d'acier, non armé, en cuivre/aluminium |
Le conducteur est fabriqué à partir de cuivre ou d'aluminium toronné et est recouvert d'un écran conducteur, d'une isolation XLPE et d'un écran isolant. Cette construction blindée aide à contrôler le champ électrique autour de l'isolation et fournit l'isolation électrique requise pour le fonctionnement moyenne tension.
Pour les conceptions de câbles XLPE applicables, la température de fonctionnement du conducteur peut atteindre jusqu'à 90 °C dans des conditions de fonctionnement normales, avec une température admissible du conducteur de court-circuit allant jusqu'à 250 °C pour la durée de court-circuit spécifiée.
Le câble peut être fourni avec ou sans armure. Le ruban d'acier et le fil d'acier offrent différents niveaux de protection mécanique et sont sélectionnés en fonction des exigences de conception et d'installation du câble.
Les câbles moyenne tension sont utilisés pour connecter les sous-stations, les équipements de distribution et les charges électriques au sein des systèmes moyenne tension. Les applications typiques incluent :
La construction du câble doit correspondre aux conditions mécaniques et environnementales du site d'installation. Des câbles non armés peuvent être utilisés lorsque le système d'installation offre une protection mécanique suffisante, comme des chemins de câbles ou des conduits adaptés. Les constructions blindées sont utilisées lorsque le câble est exposé à des contraintes mécaniques plus importantes ou nécessite une protection supplémentaire.
Pour les installations souterraines, directement enterrées, en tunnel et en chemin de fer, la sélection des câbles doit tenir compte du rayon de courbure, de l'espacement des câbles, de la température ambiante, des conditions thermiques et des charges mécaniques. Le type d'armure requis dépend de la méthode d'installation et du niveau de protection externe disponible.
La norme applicable dépend de la conception du câble, de la tension nominale, du marché de destination et des exigences du projet. Les normes pertinentes pour la gamme de câbles moyenne tension comprennent :
| Produit | Normes applicables |
|---|---|
| Câbles d'alimentation moyenne tension | CEI 60502-2, BS 7835, AS/NZS 1429.1 |
Lorsqu'un projet nécessite une norme nationale ou internationale spécifique, la construction du câble et les exigences de test correspondantes doivent être confirmées avant la production.
Les câbles moyenne tension finis sont soumis à des contrôles dimensionnels et électriques conformément aux exigences applicables du produit. Qiancheng effectue une inspection dimensionnelle, des tests de décharge partielle et des tests de tension de tenue à fréquence industrielle pour les produits applicables avant expédition.
Les tests de décharge partielle sont utilisés pour vérifier le système d'isolation pour détecter les décharges électriques localisées, tandis que les tests de tenue à la fréquence industrielle vérifient l'isolation sous la tension d'essai spécifiée. La méthode de test et les exigences d'acceptation dépendent de la norme de câble applicable et des spécifications du produit.
La certification CE et les rapports de tests pertinents provenant d'organismes de tests qualifiés peuvent être fournis pour les produits applicables en fonction des exigences du projet ou du marché.
La sélection des câbles doit être basée sur le système électrique et les conditions d'installation plutôt que sur la seule tension nominale. Les principaux facteurs comprennent la tension nominale, le matériau du conducteur, la section du conducteur, la configuration du noyau, le courant de charge, les exigences en matière de court-circuit, la méthode d'installation et les conditions environnementales.
Le cuivre ou l'aluminium doivent être sélectionnés en fonction des exigences électriques, du poids du câble et du coût du projet. La section du conducteur doit être vérifiée par rapport à la capacité de transport de courant, à la chute de tension admissible et aux conditions d'installation. Pour les applications souterraines ou directement enterrées, les conditions thermiques et la protection mécanique doivent également être prises en compte.
La construction blindée ou non blindée doit être sélectionnée en fonction du niveau de protection mécanique requis sur le site d'installation. La spécification finale doit également être vérifiée par rapport à la norme nationale ou internationale applicable avant la production.
Les câbles moyenne tension isolés au XLPE peuvent fournir un service à long terme lorsqu'ils sont correctement sélectionnés, installés et exploités dans les limites électriques et environnementales spécifiées. Dans des conditions de pose appropriées et des charges d'exploitation admissibles, une durée de vie d'environ 40 à 50 ans peut être atteinte. La durée de vie réelle dépend de la température de fonctionnement, du profil de charge, de l'environnement d'installation, de l'humidité, des contraintes mécaniques et de la qualité de l'installation.
Qianchengoffre une garantie de qualité de 15 ans pour une utilisation normale dans les conditions applicables du produit et de l'installation.
