Qiancheng Fil plat isolé en PVC en aluminiumest conçu pour la distribution d'énergie basse tension où un routage pratique, un poids de conducteur réduit, une efficacité d'installation et une isolation fiable sont importants. Avec une structure plate, un conducteur en aluminium de haute pureté et une protection en PVC double couche, il offre une option de câblage pratique pour les applications civiles et industrielles légères.
Choisir le bon fil électrique nécessite bien plus que comparer les matériaux conducteurs. L'espace d'installation, la tension nominale, la protection mécanique, le poids du câble, la température de fonctionnement et les conditions d'application influencent tous les performances du câblage à long terme. Le fil plat isolé en aluminium PVC combine un conducteur en aluminium léger avec une isolation en PVC et une configuration de câble plat, ce qui le rend particulièrement utile lorsque l'espace de câblage est limité ou que de grandes quantités de câbles basse tension sont nécessaires.
Table des matières
Qu'est-ce que le fil plat isolé en aluminium et PVC ?
Quelles sont les principales spécifications ?
Quels sont les principaux avantages ?
Où peut-on utiliser le fil plat isolé en aluminium et PVC ?
Comment sélectionner le bon fil plat ?
Comparaison des spécifications des fils plats en aluminium PVC
Que faut-il prendre en compte lors de l'installation ?
Pourquoi choisir le fil plat isolé en PVC et aluminium Qiancheng ?

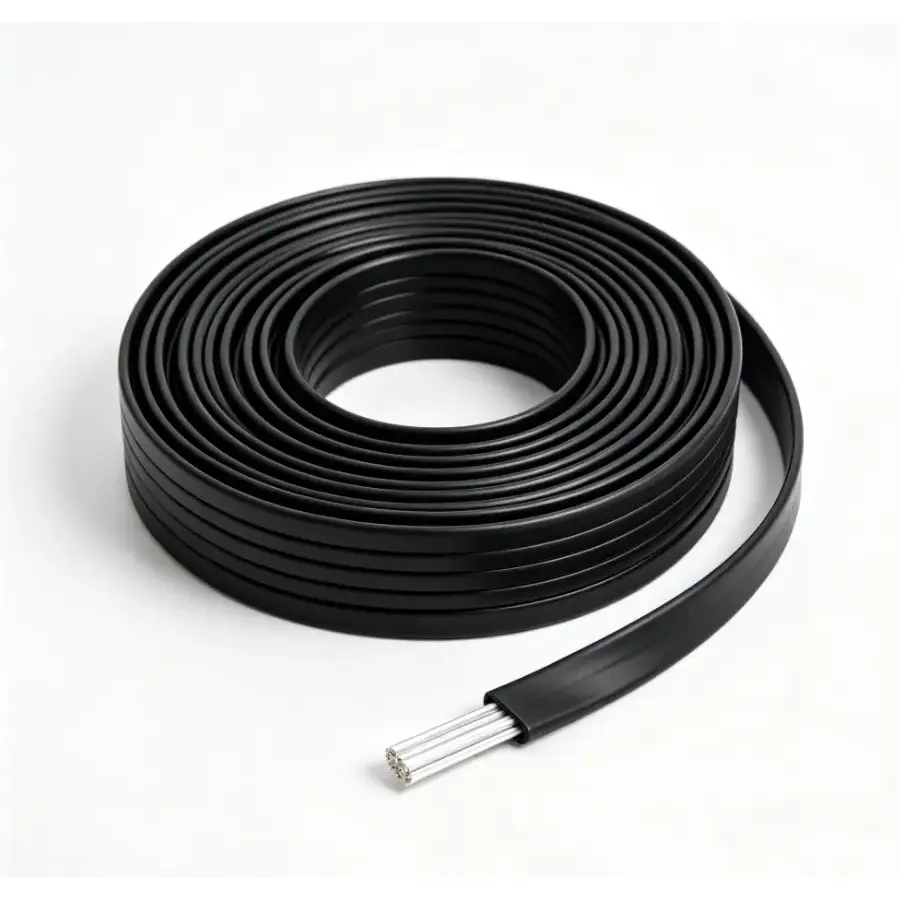

Qu'est-ce que le fil plat isolé en aluminium et PVC ?
Le fil plat isolé en aluminium PVC est un câble électrique basse tension qui combine un conducteur en aluminium avec une isolation en PVC et une gaine extérieure en PVC. Contrairement aux câbles ronds classiques, ses âmes sont disposées dans une configuration plate, ce qui peut faciliter le routage dans les zones d'installation confinées.
Le produit de Qiancheng est identifié comme le modèle BLVVB et utilise un conducteur en aluminium de haute pureté. Selon les spécifications requises, le conducteur peut être produit sous forme de conducteur solide en aluminium unique ou de conducteur toronné en aluminium. Le produit est disponible en configurations plates à 2 ou 3 conducteurs, avec des sections de conducteur allant de 2,5 mm² à 10 mm².
L'isolation et la gaine en PVC offrent une isolation électrique et une protection de base contre l'humidité normale, l'abrasion et l'exposition environnementale dans les conditions de fonctionnement spécifiées. Cela rend le câble adapté à diverses applications légères de distribution d'énergie basse tension.
Pour les acheteurs évaluant des alternatives, le fil de cuivre plat isolé au PVC peut également être envisagé lorsqu’une conductivité électrique plus élevée est une priorité.
Quelles sont les principales spécifications ?
Les spécifications techniques doivent toujours être examinées avant de sélectionner un câble, car la taille du conducteur, la tension nominale, la méthode d'installation et les conditions environnementales affectent directement l'adéquation de l'application.
| Paramètre | Spécification | Importance pratique |
|---|---|---|
| Modèle de produit | BLVVB | Identifie la configuration des fils plats isolés en aluminium PVC |
| Matériau conducteur | Aluminium de haute pureté | Fournit une solution de conducteur léger pour le câblage basse tension |
| Section transversale du conducteur | 2,5 mm²–10 mm² | Permet la sélection en fonction de la charge du projet et des exigences d'installation |
| Arrangement de base | 2 à 3 cœurs | Convient aux configurations courantes de distribution d'énergie basse tension |
| Isolation | PVC | Fournit une isolation électrique autour du conducteur |
| Gaine | Gaine plate en PVC | Fournit une protection mécanique et environnementale supplémentaire |
| Tension nominale | 300/500V | Conçu pour les applications basse tension spécifiées |
| Résistance d'isolation | ≥5MΩ·km à 20°C | Indique les performances d'isolation dans les conditions de test spécifiées |
| Tension de tenue | 2kV pendant 5 minutes | Prend en charge la vérification de l'isolation électrique pendant les tests |
| Température de fonctionnement | -15°C à 70°C | Définit la plage de température spécifiée pour le fonctionnement |
La sélection réelle des câbles doit toujours être basée sur les spécifications techniques applicables, les exigences électriques locales, l'environnement d'installation et la charge électrique attendue.
Quels sont les principaux avantages ?
1. Construction plate peu encombrante
Le profil plat permet au câble de se placer plus près des surfaces de montage que de nombreux câbles ronds classiques. Cela peut être utile pour le câblage mural dissimulé, les cavités de plafond, les rainures étroites et les espaces d'équipement où l'espace d'installation est limité.
2. Poids inférieur du conducteur
L'aluminium a une densité inférieure à celle du cuivre. Par conséquent, un conducteur en aluminium peut réduire le poids global du conducteur par rapport à un conducteur en cuivre d’application comparable. Cette caractéristique devient particulièrement utile lorsque les projets impliquent de longs parcours de câbles, de grandes quantités ou un transport sur des distances considérables.
3. Protection pratique en PVC
La combinaison d'une isolation en PVC et d'une gaine en PVC crée une structure de protection en couches autour du conducteur en aluminium. Dans ses conditions de fonctionnement spécifiées, cette structure aide à protéger contre l’humidité ordinaire, l’abrasion et l’exposition environnementale.
4. Routage plus facile dans les espaces restreints
La construction plate peut simplifier le positionnement des câbles là où l'espace est restreint. Les installateurs peuvent trouver plus facile d'organiser le câblage dans les espaces du plafond, les rainures des murs, les espaces entre les équipements et d'autres zones étroites.
5. Sélection de matériaux soucieuse des coûts
Pour les projets où le poids des conducteurs et la rentabilité des matériaux sont importants, l’aluminium peut constituer une alternative pratique au cuivre. Cependant, l'aluminium a une conductivité électrique inférieure à celle du cuivre, c'est pourquoi la section du conducteur doit être sélectionnée de manière appropriée pour la charge électrique requise et les conditions d'installation.
Où peut-on utiliser le fil plat isolé en aluminium et PVC ?
Le fil plat isolé en aluminium PVC est principalement destiné aux applications légères de distribution d'énergie basse tension. Sa structure plate et son conducteur en aluminium le rendent particulièrement pratique pour les projets où l'espace d'installation et le poids du câble sont des considérations importantes.
- Câblage résidentiel :Convient à certaines applications de câblage dissimulé dans les murs et les plafonds lorsque la conception électrique autorise les conducteurs en aluminium.
- Rénovation de la maison :Son profil plat peut simplifier le routage lors des projets de remplacement et de rénovation d'anciens circuits.
- Distribution d'énergie en magasin :Peut être utilisé pour une distribution basse tension appropriée dans les espaces commerciaux.
- Petits ateliers :Convient à certaines applications de distribution d'énergie fixe.
- Équipement mécanique :Peut fournir une alimentation externe basse tension lorsque les spécifications du câble correspondent aux exigences de l'équipement.
- Câblage temporaire d'atelier :Sa construction légère peut être pratique pour les installations basse tension temporaires appropriées.
- Entrepôts :Peut prendre en charge certaines exigences d’éclairage et de distribution d’énergie.
- Installations agricoles :Peut être appliqué dans les serres et autres projets d’alimentation électrique agricole lorsque les conditions environnementales sont correctement évaluées.
- Installations de support photovoltaïque :Peut être envisagé pour les applications de câblage auxiliaire basse tension appropriées.
Pour les installations extérieures soumises à une exposition prolongée au soleil et à la pluie, une protection supplémentaire ou une solution de câble résistant aux intempéries doit être envisagée plutôt que de supposer que la construction standard en PVC est adaptée à toutes les conditions extérieures.
Comment sélectionner le bon fil plat ?
Le choix d'un câble doit commencer par les exigences réelles en matière d'électricité et d'installation plutôt que de simplement sélectionner l'option la moins coûteuse. Les acheteurs peuvent évaluer les facteurs suivants :
- Déterminez la tension requise.Confirmez que la tension nominale du câble est adaptée au circuit prévu.
- Calculez la charge électrique attendue.La section transversale du conducteur doit être sélectionnée en fonction des exigences actuelles et des normes électriques applicables.
- Évaluer les conditions d’installation.Déterminez si le câble sera dissimulé, exposé, acheminé à travers un espace étroit ou installé à proximité d'un équipement.
- Vérifiez la plage de température.Confirmez que les températures ambiantes et de fonctionnement attendues restent dans la plage spécifiée du câble.
- Tenez compte de l’exposition environnementale.L'humidité, la lumière du soleil, les produits chimiques, l'abrasion et les contraintes mécaniques doivent tous être évalués.
- Choisissez la configuration de base appropriée.Le nombre de cœurs doit correspondre à la conception du circuit.
- Confirmez la longueur du câble et les exigences d’emballage.Pour les grands projets, des longueurs de rouleaux appropriées et un emballage d’exportation peuvent améliorer l’efficacité de la manutention et du transport.
Lorsque le projet implique des conditions d'installation particulières, il est conseillé de fournir au fournisseur des informations telles que la tension, la section du conducteur, le numéro de conducteur, l'application, la longueur requise et la quantité attendue avant de passer une commande.
Comparaison des spécifications des fils plats en aluminium PVC
| Facteur de sélection | Fil plat en aluminium PVC | Pourquoi c'est important |
|---|---|---|
| Conducteur | Aluminium de haute pureté | Réduit le poids du conducteur et peut offrir des avantages en termes de coût des matériaux |
| Forme du câble | Plat | Aide à simplifier le routage dans les espaces d'installation restreints |
| Isolation | PVC | Fournit une isolation électrique |
| Gaine | PVC | Ajoute une protection contre l’exposition environnementale ordinaire |
| Options de base | 2 à 3 cœurs | Prend en charge différentes configurations de câblage basse tension |
| Coupe transversale | 2,5 mm²–10 mm² | Permet une sélection basée sur les exigences électriques |
| Tension nominale | 300/500V | Définit la plage d’applications basse tension prévue |
| Température | -15°C à 70°C | Aide à déterminer l’adéquation à différents environnements |
Que faut-il prendre en compte lors de l'installation ?
Même un câble correctement fabriqué peut avoir des performances médiocres s'il est mal sélectionné ou installé. Pour les fils plats isolés en aluminium et PVC, les pratiques d'installation professionnelles doivent inclure :
- Utilisez une section de conducteur adaptée au courant attendu.
- Respectez les normes nationales et locales en vigueur en matière d'installation électrique.
- Évitez toute flexion excessive ou tout dommage mécanique lors de l'installation.
- Protégez le câble des arêtes vives et des abrasions sévères.
- Utilisez des bornes et des méthodes de connexion appropriées conçues pour les conducteurs en aluminium.
- Vérifiez soigneusement les connexions car l’aluminium et le cuivre ont des caractéristiques électriques et mécaniques différentes.
- Pour les applications extérieures, évaluez l’exposition aux UV, la pluie, les variations de température et la protection mécanique.
- Maintenir les conditions d'installation dans la plage de fonctionnement spécifiée par le fabricant.
Ces pratiques aident à préserver l'intégrité de l'isolation et à soutenir une transmission de puissance stable dans toutes les conditions de service prévues du câble.
Foire aux questions
1. À quoi sert principalement le fil plat isolé en aluminium PVC ?
Il est principalement conçu pour les applications de distribution d'énergie basse tension appropriées dans les environnements résidentiels, commerciaux, agricoles, d'atelier et industriels légers. Sa structure plate est particulièrement utile là où un acheminement organisé et un espace d'installation limité sont importants.
2. Quelles tailles de conducteurs sont disponibles ?
La spécification Qiancheng référencée couvre des sections de conducteurs de 2,5 mm² à 10 mm², avec des dispositions plates à 2 et 3 conducteurs disponibles pour différentes exigences de câblage.
3. L’aluminium est-il meilleur que le cuivre pour chaque application de câblage ?
L’aluminium et le cuivre ont une conductivité électrique, un poids, des caractéristiques de connexion et des coûts de matériaux différents. L'aluminium peut être avantageux lorsque le poids inférieur du conducteur et l'économie du matériau sont des priorités, tandis que le cuivre peut être préféré lorsqu'une conductivité plus élevée est requise. Le bon choix dépend de la conception électrique.
4. Le câble peut-il être personnalisé ?
Qiancheng prend en charge l'approvisionnement basé sur les spécifications et les exigences personnalisées. Les acheteurs peuvent discuter de la section du conducteur, de la longueur du câble, de la configuration du noyau, des exigences de l'application et de la quantité commandée avec le fournisseur.
5. Peut-il être utilisé à l’extérieur ?
Il peut être envisagé pour des applications extérieures appropriées lorsque les conditions environnementales restent dans les limites des capacités du produit. Pour une exposition à long terme au soleil et à la pluie, un conduit supplémentaire, une protection ou une construction de câble résistante aux intempéries peuvent être nécessaires.
6. Comment le câble est-il emballé pour le transport ?
Le fil est enroulé sur une bobine et protégé par un film plastique pour l'emballage à l'exportation. Cette approche d'emballage permet de protéger les bobines de câbles finies pendant la manipulation, le chargement et le transport.
Pourquoi choisir le fil plat isolé en PVC et aluminium Qiancheng ?
Pour les acheteurs à la recherche d'une solution pratique pour la distribution d'énergie basse tension, le fil plat isolé en PVC en aluminium Qiancheng combine un conducteur en aluminium de haute pureté, une isolation en PVC, une gaine en PVC et une construction plate peu encombrante. Ses spécifications couvrent les exigences courantes en basse tension, tandis que sa structure légère peut être avantageuse pour les projets impliquant un acheminement et un transport de câbles étendus.
Qiancheng prend en charge l'approvisionnement basé sur les spécifications, les commandes groupées et les exigences personnalisées. Les acheteurs peuvent fournir le matériau conducteur souhaité, la section transversale, le numéro de noyau, la tension nominale, l'application, la longueur du câble et la quantité pour aider à déterminer la configuration appropriée.
Si vous recherchez du fil plat en aluminium pour le câblage résidentiel, la distribution en atelier, les installations agricoles, l'alimentation électrique d'équipements ou d'autres projets basse tension, apprenez-en plus sur le fil plat isolé en aluminium PVC Qiancheng et discutez des exigences de votre projet avec le fabricant. Pour les spécifications, la personnalisation, les achats groupés et l'assistance aux devis,Contactez-nousavec les détails de votre application et les paramètres de câble requis.
