Câble de commande en cuivre résistant au feu XLPE

Modèles de produits : N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23, etc.

Dans les systèmes de protection incendie et de contrôle d'urgence, le câble de commande doit continuer à transmettre des signaux électriques lorsqu'il est exposé à une chaleur anormale ou à un incendie. Le câble de commande en cuivre résistant au feu XLPE est destiné à ces circuits basse tension, couvrant les configurations pour le routage intérieur, le câblage de signal blindé et les installations protégées mécaniquement. Sa gamme de produits comprend des constructions non blindées, blindées et blindées pour s'adapter à différentes conditions de pose.

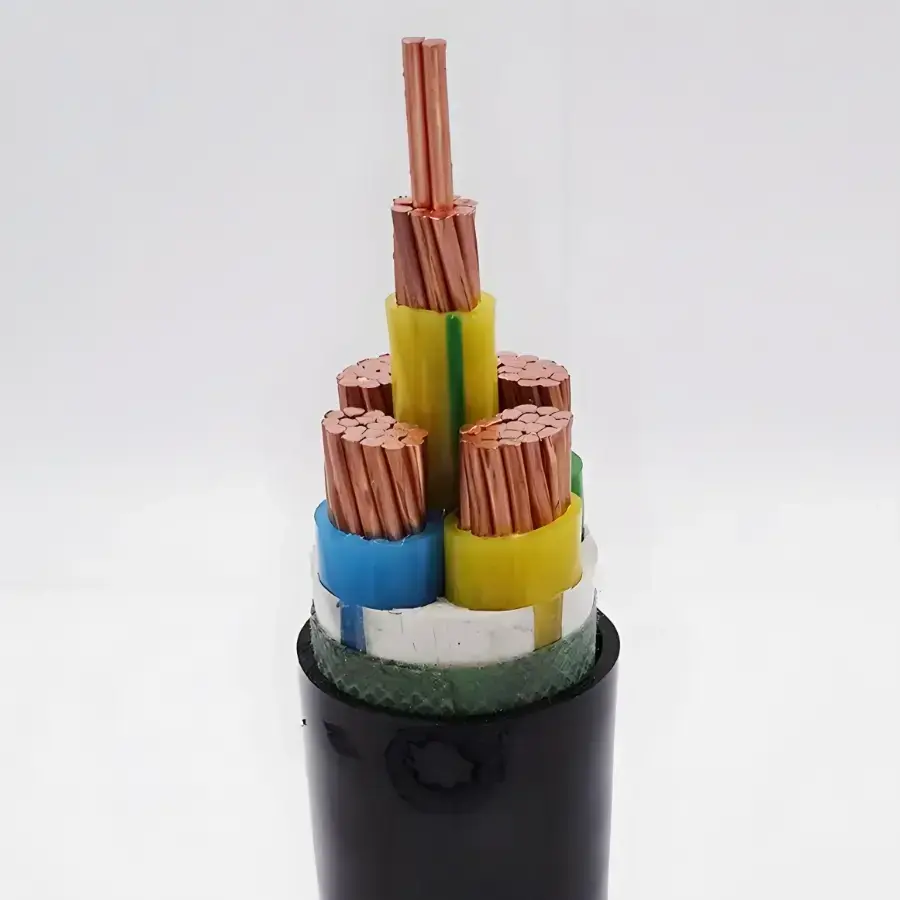

Le câble intègre un conducteur en cuivre, une isolation XLPE et une structure ignifuge en ruban de mica synthétique double couche. Les données techniques fournies spécifient une température de fonctionnement maximale à long terme de 90 ℃ pour l'isolation XLPE. Le nombre de conducteurs, la section transversale du conducteur, le blindage et l'armure peuvent être sélectionnés en fonction du circuit de commande, de la connexion de l'équipement et de la méthode d'installation.

Spécifications du produit, dimensions et tableau des paramètres techniques

Performances de construction et de résistance au feu

Conducteur en cuivre de haute pureté

La spécification fournie identifie 99,99 % de cuivre sans oxygène de haute pureté comme matériau conducteur. Les conducteurs solides de classe 1 sont répertoriés pour le N-KYJV, tandis que des configurations de conducteurs flexibles sont disponibles pour les modèles flexibles correspondants. Des sections transversales de 0,75 à 6 mm² et des quantités de conducteurs de 2 à 61 sont répertoriées, ce qui permet d'adapter la configuration du câble à différentes configurations de circuits de commande.

Isolation XLPE

Le polyéthylène réticulé XLPE forme la couche isolante principale. Les données techniques spécifient une température de fonctionnement maximale à long terme de 90 ℃ et une tolérance de surcharge à court terme de 130 ℃. Cette plage de température doit être prise en compte ainsi que la charge du conducteur, les conditions ambiantes et l'environnement d'installation réel lors de la sélection du câble.

Structure ignifuge en mica double couche

La couche ignifuge est constituée d'un ruban de mica synthétique double couche. Selon les spécifications fournies, le câble peut rester sous tension pendant 90 minutes à une température de feu ouvert d'au moins 830 ℃. La couche résistante au feu est donc un élément clé de la construction des câbles pour les circuits de commande et de signalisation d'urgence où un fonctionnement continu du circuit est spécifié.

Gaine extérieure ignifuge

La gaine extérieure est spécifiée en polyoléfine ignifuge. En plus de protéger la structure interne du câble pendant l'installation et l'entretien, la gaine est destinée à limiter la propagation des flammes dans les conditions de résistance au feu indiquées.

Modèles pour différentes conditions d'installation

La construction non blindée NH-KYJY/NH-KYJYR a un rayon de courbure minimum de 6 fois le diamètre extérieur du câble et peut être utilisée pour les chemins de câbles, les conduits intérieurs et les tranchées de câbles. Lorsque les interférences électromagnétiques constituent un problème, la configuration blindée NH-KYJYP fournit un blindage tressé en cuivre avec une couverture spécifiée d'au moins 80 %.

Pour les itinéraires exposés à une pression mécanique ou à une installation souterraine, les N-KYJV22 et N-KYJY23 sont répertoriés avec une armure en ruban d'acier double couche et un rayon de courbure minimum de 12 fois le diamètre extérieur du câble. La méthode d'installation, l'exposition mécanique, les conditions d'enfouissement et le niveau de protection requis doivent être confirmés avant de sélectionner la construction blindée.

Où le câble est utilisé

Systèmes de protection contre l'incendie

Les circuits de commande et de signalisation pour les alarmes incendie, les pompes d'arrosage, les ventilateurs de désenfumage, les volets coupe-feu et l'éclairage de secours peuvent utiliser le câble lorsque les paramètres électriques et de résistance au feu requis correspondent aux spécifications du projet.

Installations souterraines et fermées

Les tunnels, les couloirs de services publics complets, les parkings souterrains et autres espaces clos peuvent nécessiter un câblage de commande résistant au feu pour les équipements d'urgence et les systèmes de liaison de protection incendie.

Installations d’énergies nouvelles

Les centrales photovoltaïques, les locaux techniques de stockage d'énergie et les infrastructures de recharge peuvent impliquer des circuits de commande d'urgence où la température, la résistance au feu et les conditions d'installation doivent être prises en compte ensemble.

Bâtiments publics et à forte fréquentation

Les hôpitaux, les écoles, les centres commerciaux, les aéroports et les immeubles de bureaux peuvent nécessiter des circuits de commande résistants au feu pour les systèmes d'urgence et les équipements techniques des bâtiments.

Installations industrielles

Les installations métallurgiques, chimiques et autres installations industrielles peuvent utiliser un câblage de commande résistant au feu pour l'arrêt des équipements, l'alarme, la ventilation d'urgence et les fonctions de contrôle associées, sous réserve des exigences applicables du projet.

Équipement électrique exporté

Le câble peut être spécifié dans le cadre d'équipements électromécaniques ou de systèmes de protection incendie destinés à des projets à l'étranger, avec les normes requises, la documentation de test et l'emballage confirmés en fonction du marché de destination.

Considérations techniques en matière de vérification et d’approvisionnement

Pour un câble de commande résistant au feu, la vérification doit couvrir plus que le matériau conducteur. La section du conducteur, la quantité de conducteurs, la résistance d'isolement, le résultat de la tension de tenue, la couche ignifuge, le matériau de la gaine et les conditions d'installation applicables doivent tous correspondre aux spécifications du projet.

Les données fournies spécifient 3 000 V/5 min pour le test de tension de tenue du produit fini et une résistance d'isolation d'au moins 1 000 MΩ·km à 20 ℃. Pour l'approvisionnement du projet, les rapports de test requis, les documents de certification et les normes applicables du marché de destination doivent être confirmés par rapport au modèle de câble exact plutôt qu'à la catégorie de produit dans son ensemble.

Pour les commandes à l'exportation, l'emballage peut être organisé avec un film plastique et des bobines de plastique ou de bois fumigé selon les spécifications fournies. L'identification du noyau, la longueur de livraison et toutes les exigences en matière de blindage, de blindage ou de construction sans halogène à faible dégagement de fumée doivent être incluses dans les spécifications de la commande.

Comment spécifier le câble pour un projet

Confirmez d’abord la tension du circuit de commande et le niveau de performance au feu requis. Déterminez ensuite la section du conducteur et le nombre de conducteurs en fonction de l'équipement connecté et de la conception du circuit. Si le cheminement du câble traverse une zone soumise à des interférences électromagnétiques, une construction blindée peut être envisagée. Pour les voies d'enfouissement direct ou les voies exposées mécaniquement, un modèle blindé peut être nécessaire.

L'itinéraire d'installation détermine également le rayon de courbure minimum. Les versions non blindées nécessitent au moins 6 fois le diamètre extérieur du câble, les versions blindées au moins 8 fois et les versions blindées répertoriées au moins 12 fois. Pour les projets impliquant des tunnels, des hôpitaux, des centres commerciaux ou d'autres lieux à forte fréquentation, la construction requise de câbles sans halogène à faible émission de fumée ou autre câble spécial doit être confirmée dans les spécifications du projet avant de commander.

FAQ

1. Quelle norme est spécifiée pour ce câble ?

Le tableau technique fourni identifie GB/T 9330 comme norme applicable au produit. Pour les projets à l'étranger, la norme internationale requise, les documents de certification et les exigences de test doivent être confirmés en fonction du marché de destination et de la construction exacte du câble.

2. Quelle est la construction résistante au feu et combien de temps le circuit peut-il rester sous tension ?

Le câble utilise un ruban de mica synthétique double couche comme couche ignifuge. Les données techniques fournies spécifient une mise sous tension continue pendant 90 minutes sous une température de feu ouvert d'au moins 830 ℃. La classification réelle de résistance au feu et la documentation des essais doivent être vérifiées par rapport au modèle commandé et à la norme de projet applicable.

3. Quelles tailles de conducteurs et quantités de conducteurs sont disponibles ?

Les sections de conducteurs standard répertoriées sont de 0,75, 1,0, 1,5, 2,5, 4 et 6 mm². Les séries de cœurs standard comprennent 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 et 61 cœurs. Des nombres de noyaux spéciaux peuvent être discutés en fonction des exigences du projet.

4. Des versions blindées et blindées sont-elles disponibles ?

Oui. Le NH-KYJYP blindé est répertorié avec un blindage tressé en cuivre et un taux de couverture d'au moins 80 %. Les N-KYJV22 et N-KYJY23 sont répertoriés avec une armure en ruban d'acier double couche. Le modèle doit être sélectionné en fonction des interférences électromagnétiques, de l'exposition mécanique et de la méthode d'installation.

5. Quel rayon de courbure doit-on respecter lors de l’installation ?

Selon les spécifications fournies, le NH-KYJY/NH-KYJYR non blindé nécessite un rayon de courbure minimum de 6 fois le diamètre extérieur du câble, le NH-KYJYP blindé nécessite au moins 8 fois et le N-KYJV22 ou N-KYJY23 blindé nécessite au moins 12 fois.

6. Quelles informations sont nécessaires pour un devis ?

Veuillez fournir le modèle requis, la section du conducteur, la quantité de conducteurs, la longueur du câble, la tension nominale, la méthode de pose et l'environnement d'installation. Si un blindage, un blindage en ruban d'acier, une construction sans halogène à faible dégagement de fumée, une longueur de livraison spéciale ou un emballage d'exportation sont requis, ces détails doivent également être inclus afin que les spécifications et la documentation puissent correspondre avec précision.
