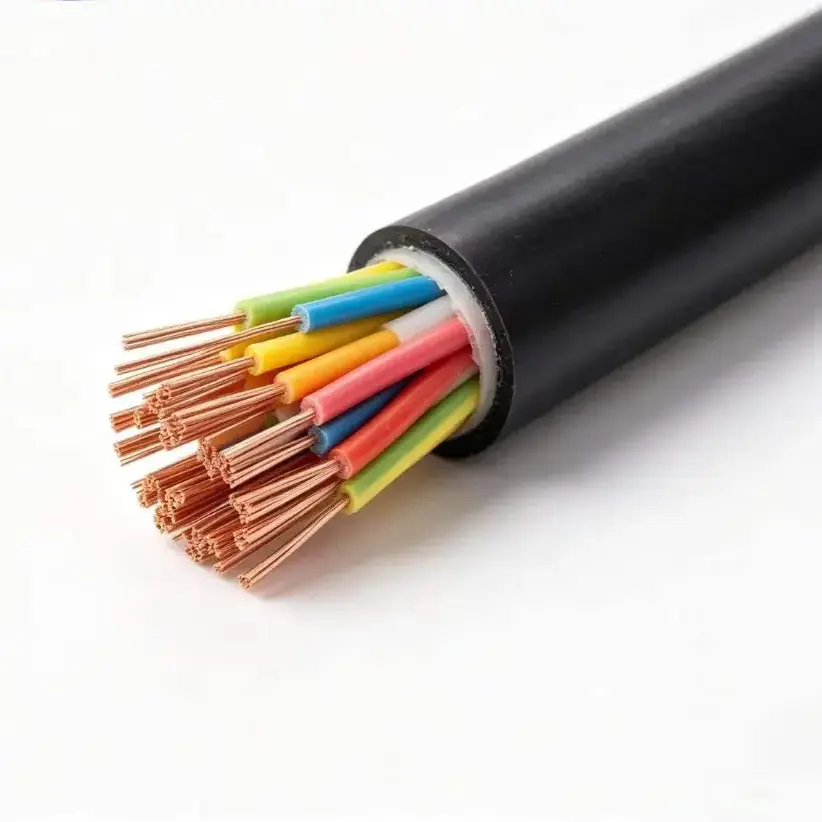

Câble de commande en cuivre XLPE

Modèles de produits : KYJV, KYJVP, KYJV22, KYJY, etc.

Le câble de commande en cuivre XLPE est utilisé pour les circuits de commande, d'instrumentation et de signal basse tension où le système d'isolation doit s'adapter à des températures de fonctionnement élevées. La construction standard combine des conducteurs en cuivre sans oxygène de haute pureté avec une isolation XLPE et une gaine extérieure en PVC, avec des configurations non blindées, blindées et blindées en ruban d'acier disponibles pour différentes conditions d'installation.

Les données techniques fournies spécifient une tension nominale de 450/750 V, une température de fonctionnement maximale à long terme de 90 °C et des sections de conducteurs standard de 0,75 à 6 mm². En fonction du circuit et de la méthode de pose, le câble peut être fourni avec des conducteurs solides ou flexibles, des configurations à conducteurs multiples, un blindage, une armure ou une construction WDZ à faible émission de fumée et sans halogène.

Spécifications du produit, dimensions et tableau des paramètres techniques

Caractéristiques de construction et électriques

1. Isolation XLPE

Le polyéthylène réticulé forme la couche isolante principale. Les spécifications fournies donnent une température de fonctionnement maximale à long terme de 90 °C et une tolérance de surcharge à court terme de 130 °C. Cette plage de température est l’une des principales raisons d’envisager une isolation XLPE lorsqu’une installation de contrôle peut fonctionner au-dessus des conditions typiques d’un câblage à usage général isolé en PVC.

2. Options de conducteurs en cuivre

Le conducteur est spécifié comme étant du cuivre sans oxygène de haute pureté à 99,99 %. KYJV utilise un conducteur solide de classe 1, tandis que KYJVR est répertorié avec un conducteur flexible de classe 5. La construction du conducteur peut donc être adaptée à un câblage fixe ou à des installations où une flexibilité supplémentaire est requise.

3. Gaine PVC et variantes fonctionnelles

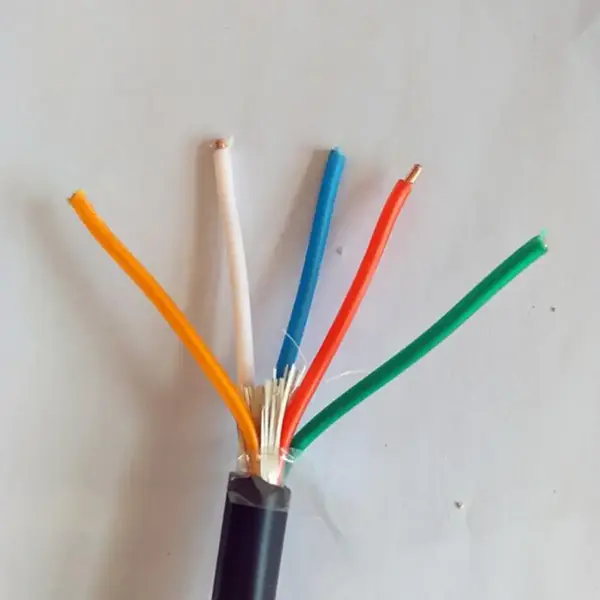

La gaine extérieure standard est en PVC, avec une version WDZ à faible fumée et sans halogène disponible en option améliorée. Le KYJVP blindé ajoute un blindage tressé en cuivre, tandis que le KYJV22 utilise une armure en ruban d'acier pour les applications nécessitant une protection mécanique supplémentaire. Ces variantes permettent d'adapter la construction du câble à l'installation environnante plutôt que d'utiliser une configuration pour chaque projet.

Choisir la bonne configuration

Le nombre de conducteurs doit correspondre au nombre de circuits de commande, d'instrumentation ou de protection desservis par le câble. La gamme standard couvre de 2 à 61 conducteurs, tandis que les sections de conducteurs vont de 0,75 à 6 mm². La taille de conducteur requise doit être déterminée à partir de la charge du circuit, de la chute de tension admissible et des conditions d'installation plutôt que sélectionnée uniquement en fonction du nombre de conducteurs.

Les conditions d'installation déterminent si une protection supplémentaire est nécessaire. Le KYJV ou KYJVR non armé est destiné aux chemins de câbles, aux conduits intérieurs et au câblage fixe de tranchées de câbles. Le KYJVP peut être envisagé lorsque les interférences électromagnétiques constituent un problème, tandis que le KYJV22 est destiné aux installations spécifiées nécessitant une armure en ruban d'acier et une protection mécanique. Les valeurs minimales de rayon de courbure fournies doivent également être prises en compte lors du routage.

Applications typiques

1. Énergie et équipements électriques

Le câble peut être utilisé pour le câblage de commande et de signal basse tension associé aux équipements photovoltaïques, aux systèmes de stockage d'énergie, aux onduleurs, aux armoires électriques et aux équipements associés. L'isolation XLPE offre la plage de températures de fonctionnement à long terme spécifiée de 90 °C pour les installations où les températures ambiantes ou des équipements nécessitent ce niveau de performance d'isolation.

2. Automatisation industrielle

Les armoires de commande pour machines-outils, pompes, ventilateurs, systèmes PLC et équipements de traitement peuvent nécessiter un câblage de commande multiconducteur avec différentes configurations de conducteurs et d'installation. Les versions à conducteur flexible peuvent simplifier le routage autour des terminaux et des armoires de l'équipement, tandis que des versions blindées sont disponibles pour les circuits où les interférences électromagnétiques doivent être traitées.

3. Infrastructures municipales et immobilières

La gamme de câbles peut être utilisée dans les tunnels souterrains, les tranchées de câbles, les systèmes électriques des bâtiments et autres installations de contrôle fixes basse tension. Lorsque les câbles sont exposés à une charge mécanique supplémentaire ou nécessitent une construction à enfouissement direct, la configuration blindée KYJV22 offre une option d'installation différente.

4. Contrôle et protection du système électrique

Les circuits secondaires basse tension dans les sous-stations, les centrales électriques, les salles de distribution et les équipements électriques peuvent utiliser des câbles de commande multiconducteurs pour l'acquisition de signaux, le verrouillage et le contrôle des équipements. Le modèle final doit être adapté à la fonction du circuit, à la taille du conducteur, aux exigences de blindage et à la méthode d'installation.

5. Exporter des équipements et des projets d’ingénierie

Pour les équipements électriques et les projets d'ingénierie destinés à l'exportation, les spécifications du câble doivent être confirmées par rapport aux exigences applicables du projet avant la production. La documentation, la longueur de livraison, le type de bobine et tous les enregistrements d'inspection requis peuvent être spécifiés ainsi que le modèle et la construction du câble.

Vérifications techniques avant commande

Pour un devis de projet, les informations de base comprennent normalement le modèle de câble, la tension nominale, la classe de conducteur, la section transversale, la quantité de conducteurs et la longueur requise. Si le câble doit être acheminé à proximité d'un équipement générant des interférences électromagnétiques, les exigences de blindage doivent être indiquées séparément. L'enfouissement direct ou l'installation exposée doivent également être identifiés afin que le besoin de blindage puisse être évalué.

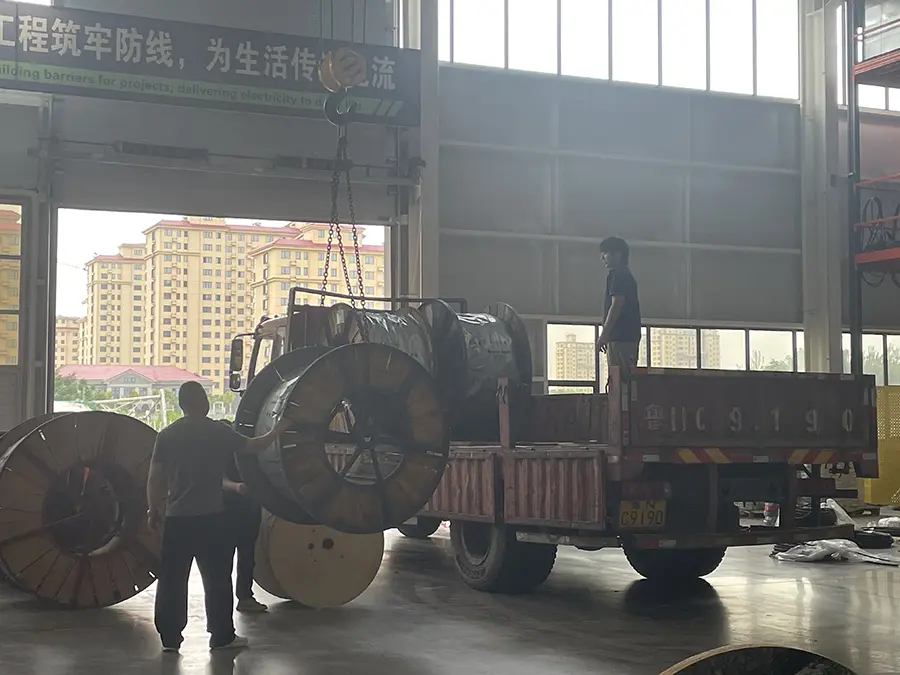

Pour les commandes à l’exportation, l’emballage et la documentation doivent être confirmés au stade du devis. Les spécifications fournies répertorient les bobines en plastique et les bobines en bois fumigé, ainsi que les longueurs de livraison personnalisées. Des exigences particulières telles que la construction WDZ à faible dégagement de fumée et sans halogène ou les versions résistantes au froid doivent également être spécifiées avant la production.

FAQ

1. Quelles normes sont spécifiées pour ce câble ?

Les données produit fournies répertorient GB/T 9330 comme norme nationale. Si un projet à l'étranger nécessite des normes, certificats ou documents d'inspection supplémentaires, ces exigences doivent être confirmées en fonction du marché de destination et des spécifications du projet.

2. Quelles tailles de conducteurs et quantités de conducteurs sont disponibles ?

Les sections transversales standard des conducteurs sont de 0,75, 1,0, 1,5, 2,5, 4 et 6 mm². Les configurations de cœurs standard vont de 2 à 61 cœurs, y compris plusieurs nombres de cœurs intermédiaires. Des quantités de base spéciales peuvent être produites selon les exigences du projet.

3. Quelle est la température de fonctionnement de l’isolation XLPE ?

Les données techniques fournies spécifient une température de fonctionnement maximale à long terme de 90 °C et une tolérance de surcharge à court terme de 130 °C. La température de pose minimale standard est ≥0 °C, tandis qu'une version résistante au froid est répertoriée pour une installation directe à -30 °C.

4. Quand une version blindée ou blindée est-elle requise ?

Le KYJVP blindé peut être envisagé lorsque les interférences électromagnétiques doivent être contrôlées dans le circuit de signal ou de contrôle. Le KYJV22 blindé est destiné aux conditions de pose nécessitant une protection mécanique supplémentaire, y compris un enfouissement souterrain direct spécifié. Les exigences minimales en matière de rayon de courbure sont différentes pour les constructions non blindées, blindées et blindées.

5. Quels tests électriques sont spécifiés avant la livraison ?

La spécification fournie indique une résistance d'isolation de ≥1 000 MΩ·km à 20 °C et un test de tension de tenue du produit fini de 3 000 V/5 min sans panne. Le tableau précise également une inspection complète avant la livraison. Toute exigence d’inspection spécifique au projet ou de test tiers doit être confirmée avant la production.

6. La longueur de livraison et la construction du câble peuvent-elles être personnalisées ?

Oui. Les données fournies répertorient les longueurs de livraison personnalisées avec une tolérance de longueur indiquée de ±0,5 %. Des quantités spéciales de noyaux, une construction de conducteur flexible, un blindage, une construction WDZ à faible fumée et sans halogène et des versions résistantes au froid peuvent être spécifiées en fonction des exigences du projet.
