Lorsqu'un routage flexible, une conductivité stable et une matière isolante fiable,Qiancheng Cordon flexible à paire torsadée en PVCfournit une solution de câblage pratique pour les circuits basse tension, les luminaires, les appareils électroménagers et les petits équipements électromécaniques. Ses conducteurs multibrins en cuivre sans oxygène et son isolation en PVC sont conçus pour permettre une installation pratique dans les applications où les fils rigides ordinaires peuvent être difficiles à acheminer.
Le cordon flexible à paire torsadée en PVC combine des conducteurs en cuivre à brins fins avec une isolation en PVC et une construction torsadée pour offrir une flexibilité pour le pliage, le routage et le câblage confiné. La série Qiancheng RVS-300/300 est disponible dans des sections nominales de 2 × 0,5 mm² à 2 × 6 mm², avec une tension nominale standard de 300/300 V et une température nominale de 70 ℃. Cet article explique sa construction, ses paramètres techniques, ses avantages d'installation, ses scénarios d'application et ses considérations de sélection pour aider les acheteurs à identifier un cordon flexible approprié pour les projets de câblage basse tension.
Table des matières
- Qu'est-ce qu'un cordon flexible à paire torsadée en PVC ?
- Comment sa construction affecte-t-elle les performances ?
- Quels sont les principaux paramètres techniques ?
- Quels sont les principaux avantages ?
- Où est-il couramment utilisé ?
- Comment les acheteurs doivent-ils sélectionner la bonne spécification ?
- Que faut-il prendre en compte lors de l'installation ?
- Foire aux questions
- Conclusion
Qu'est-ce qu'un cordon flexible à paire torsadée en PVC ?

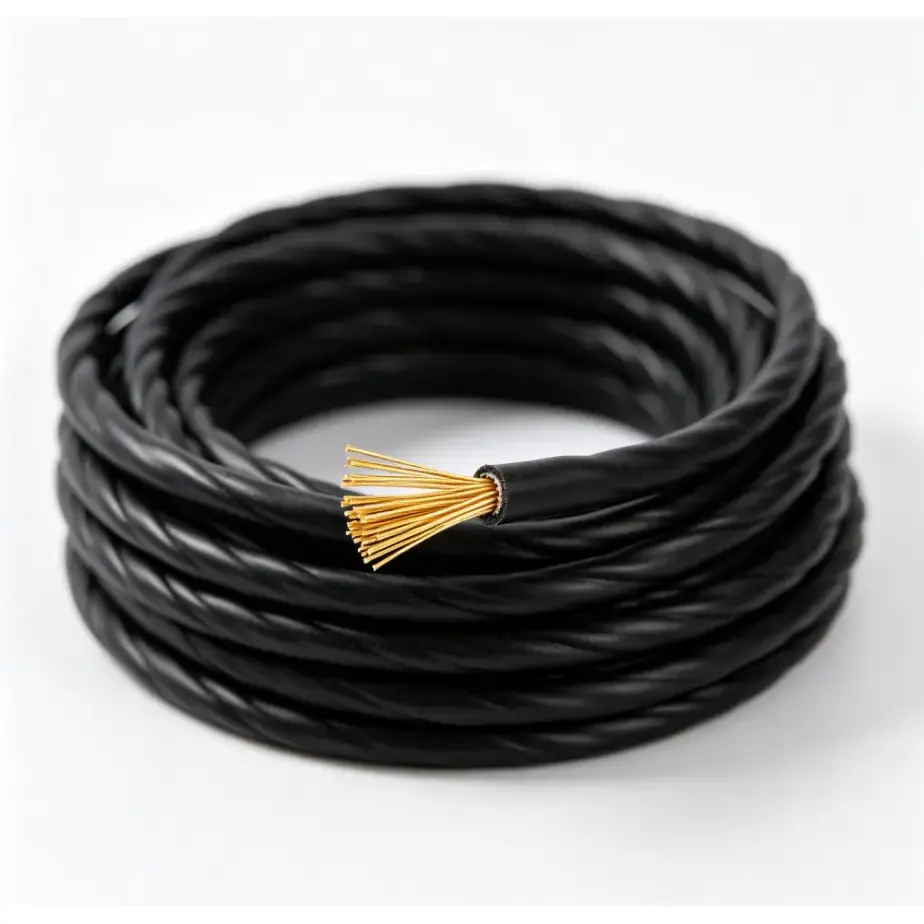

Le cordon flexible à paire torsadée en PVC est un fil flexible basse tension construit avec deux conducteurs isolés disposés dans une configuration torsadée. Le produit Qiancheng utilise de fins fils de cuivre multibrins sans oxygène comme conducteurs et du PVC comme matériau isolant. La combinaison est destinée à fournir la conductivité électrique ainsi que la flexibilité mécanique requise pour les travaux pratiques de câblage.
Le produit est identifié comme le modèle RVS-300/300 et est conçu pour des applications telles que la rénovation domiciliaire, les équipements d'éclairage, les appareils électroménagers et les petits équipements électromécaniques. Par rapport aux fils rigides à âme pleine, sa construction à brins fins facilite le pliage dans les coins, le passage dans les conduits et le passage dans des espaces d'installation relativement confinés.
Pour les acheteurs évaluant un fabricant de cordons flexibles en PVC, le matériau conducteur, la construction de l'isolation, la section transversale, la tension nominale et l'environnement d'installation prévu doivent tous être pris en compte ensemble plutôt que de sélectionner un câble en fonction uniquement de son apparence ou de son prix.
Comment sa construction affecte-t-elle les performances ?
Les performances d'un cordon flexible dépendent fortement de la façon dont son conducteur et son isolation sont conçus. Le cordon flexible à paire torsadée en PVC de Qiancheng combine plusieurs éléments structurels qui contribuent à ses applications basse tension prévues.
- Conducteur en cuivre à brins fins :Plusieurs brins de cuivre fins offrent une plus grande flexibilité qu'un conducteur solide comparable.
- Cuivre sans oxygène :Le conducteur en cuivre est conçu pour fournir une conductivité électrique constante et une résistance de conducteur relativement faible.
- Structure à paire torsadée :Les deux conducteurs sont disposés ensemble, créant une forme compacte pratique pour le routage et la connexion.
- Isolation PVC :L'isolation assure la séparation électrique entre les conducteurs et contribue à protéger les âmes conductrices dans des conditions de fonctionnement spécifiées.
- Construction flexible :La structure globale prend en charge la flexion, la torsion et le routage là où l'espace d'installation est limité.
Cette combinaison rend le cordon particulièrement pertinent lorsque la commodité de l'installation est une considération importante. Cependant, la sélection des câbles doit toujours être basée sur la charge électrique réelle, l'environnement, la méthode d'installation et les exigences locales applicables.
Quels sont les principaux paramètres techniques ?
Les paramètres techniques aident les ingénieurs, les entrepreneurs, les distributeurs et les équipes d'achat à déterminer si une spécification de câble particulière correspond au circuit prévu. Les spécifications suivantes sont basées sur les informations sur le produit Qiancheng.
| Section nominale | Max. Diamètre du fil unique | Épaisseur d'isolation | Max. Diamètre | Résistance d'isolation minimale à 70 ℃ |
|---|---|---|---|---|
| 2×0,5 mm² | 0,16 mm | 0,8 mm | 6,0 millimètres | 0,016 MΩ·km |
| 2×0,75 mm² | 0,16 mm | 0,8 mm | 6,2 mm | 0,014 MΩ·km |
| 2×1,0 mm² | 0,16 mm | 0,8 mm | 6,6 mm | 0,013 MΩ·km |
| 2×1,5 mm² | 0,16 mm | 0,8 mm | 7,2 millimètres | 0,012 MΩ·km |
| 2×2,5 mm² | 0,16 mm | 0,8 mm | 8,2 mm | 0,0095 MΩ·km |
| 2×4 mm² | 0,16 mm | 0,8 mm | 9,5 mm | 0,0079 MΩ·km |
| 2×6 mm² | 0,21 mm | 1,0 mm | 11,6 millimètres | 0,0081 MΩ·km |
La version standard est évaluée à 300/300 V avec une température nominale de 70 ℃. Les acheteurs doivent confirmer toutes les exigences techniques avant de commander, en particulier lorsqu'un projet implique des températures inhabituelles, un mouvement continu, une exposition extérieure ou d'autres conditions exigeantes.
Quels sont les principaux avantages ?
Stable Electrical Conductivity
Un conducteur en cuivre de haute qualité est fondamental pour une transmission électrique fiable. La construction en cuivre sans oxygène à brins fins utilisée dans ce cordon est destinée à fournir une conductivité stable et une faible résistance de conducteur pour les applications basse tension appropriées.
Routage flexible
La flexibilité est l'un des principaux avantages pratiques d'un conducteur multibrin. Les installateurs peuvent plier et acheminer le câble à travers des coins, des conduits, des espaces d'équipement et d'autres zones où les fils rigides peuvent être difficiles à manipuler.
Isolation PVC fiable
L'isolation en PVC assure la séparation électrique et aide à protéger le conducteur de l'usure mécanique normale et des influences environnementales rencontrées dans les applications intérieures appropriées. L'isolation est également conçue avec des caractéristiques ignifuges conformément aux informations sur le produit.
Installation pratique
La combinaison de brins de cuivre fins et d'une construction torsadée compacte peut simplifier la manipulation des câbles lors de l'installation. Ceci est particulièrement utile pour les projets de câblage impliquant de nombreux virages ou des espaces de routage restreints.
Où est-il couramment utilisé ?
La gamme d'applications du cordon flexible à paire torsadée en PVC est centrée sur le câblage basse tension où la flexibilité et la simplicité d'installation sont importantes. Les applications typiques incluent :
- Câblage électrique domestique
- Luminaires d'intérieur
- Connexions électroménagers
- Petit matériel électromécanique
- Circuits commerciaux basse tension
- Câblage de connexion des équipements
- Câblage de conduits et d’espaces confinés
- Projets de rénovation électrique
Par exemple, un installateur acheminant le câblage dans un conduit intérieur étroit peut bénéficier de la flexibilité d'un câble à brins fins, car le conducteur peut suivre les courbures sans les difficultés de manipulation associées à un fil rigide. L'adéquation exacte doit toujours être vérifiée par rapport aux exigences du fabricant de l'équipement et aux codes électriques applicables.
Comment les acheteurs doivent-ils sélectionner la bonne spécification ?
La sélection d’un câble flexible implique bien plus que l’identification de la section nominale correcte. Une équipe d'achat doit évaluer l'environnement d'exploitation complet et les exigences électriques avant de passer une commande.
- Déterminez la taille de conducteur requise.Faites correspondre la section transversale avec la demande de courant du circuit, les conditions d'installation et les exigences électriques applicables.
- Confirmez la tension nominale.Le produit standard est évalué à 300/300 V, les acheteurs doivent donc vérifier que cette valeur correspond au circuit prévu.
- Évaluer les conditions de température.La version standard a une température nominale de 70 ℃. Les environnements à température plus élevée peuvent nécessiter une spécification différente.
- Vérifiez l'environnement d'installation.L'isolation en PVC standard est destinée à des conditions intérieures appropriées et n'est pas recommandée pour une exposition directe prolongée au soleil.
- Pensez au mouvement mécanique.La structure flexible supporte les flexions et torsions de routine, mais les applications impliquant des mouvements continus fréquents doivent être évaluées séparément.
- Confirmez les exigences en matière de documentation.Les projets d'exportation peuvent nécessiter des documents de conformité particuliers, des rapports de test ou des exigences du marché de destination.
Que faut-il prendre en compte lors de l'installation ?
Une installation correcte est essentielle pour maintenir les performances du câble. Même un cordon flexible bien fabriqué ne doit pas être considéré comme universellement adapté à chaque environnement.
Lors de l'installation, évitez les forces de traction excessives, les courbures brusques, l'écrasement ou les dommages mécaniques à l'isolation. Le câble doit également être sélectionné en fonction de la charge électrique attendue plutôt que de simplement choisir la spécification disponible la plus grande ou la plus petite.
Pour les projets intérieurs, il est important de maintenir le câble dans ses conditions de fonctionnement spécifiées. L’isolation en PVC standard convient à une exposition normale à l’humidité intérieure, mais ne doit pas être considérée comme offrant une résistance à long terme à la lumière directe du soleil extérieure ou à des conditions environnementales sévères. Lorsqu'une résistance environnementale particulière est requise, les acheteurs doivent discuter d'autres options d'isolation ou de construction avec leFournisseur de câbles Qiancheng.
Foire aux questions
1. Quelle est la tension nominale du cordon flexible à paire torsadée en PVC ?
La version standard Qiancheng RVS-300/300 a une tension nominale de 300/300 V. Les acheteurs doivent vérifier les exigences de tension du circuit réel avant la sélection et l'installation.
2. À quelle température le cordon en PVC standard peut-il résister ?
Le produit standard a une température nominale de 70 ℃. Si l'application implique des températures supérieures à ce niveau ou des conditions thermiques inhabituelles, une spécification alternative appropriée doit être évaluée.
3. Ce cordon flexible est-il adapté aux applications extérieures ?
La version standard est principalement destinée aux applications intérieures appropriées. Une exposition directe prolongée au soleil extérieur n’est pas recommandée. Les acheteurs ayant des besoins extérieurs devraient discuter d’une option d’isolation résistante au vieillissement avec le fabricant.
4. Quelles tailles de conducteurs sont disponibles ?
Les spécifications répertoriées vont de 2 × 0,5 mm² à 2 × 6 mm², dont 2 × 0,75, 2 × 1,0, 2 × 1,5, 2 × 2,5 et 2 × 4 mm². La disponibilité et la personnalisation doivent être confirmées en fonction de la commande spécifique.
5. La couleur de l’isolation et la longueur finie peuvent-elles être personnalisées ?
Oui. Qiancheng peut organiser les couleurs d'isolation et les tailles de conducteurs couramment requises selon les spécifications de la commande. Les longueurs de rouleaux finis peuvent également être discutées en fonction des exigences de quantité, d’emballage et d’application.
6. Le cordon flexible à paire torsadée en PVC convient-il aux connexions mobiles ?
Son conducteur en cuivre à brins fins et sa construction torsadée offrent une bonne flexibilité pour les flexions et torsions de routine lors de l'installation et de l'utilisation. Les applications impliquant des mouvements fréquents ou continus doivent être évaluées en fonction de la fréquence des mouvements et des conditions de fonctionnement.
Conclusion
Le cordon flexible à paire torsadée en PVC offre une combinaison pratique de conductivité du cuivre, d'isolation en PVC, de construction torsadée compacte et de flexibilité d'installation pour les applications basse tension appropriées. Avec des spécifications allant de 2 × 0,5 mm² à 2 × 6 mm², Qiancheng propose des options pour le câblage domestique, l'éclairage, les connexions d'appareils et les applications de petits équipements. Pour les acheteurs qui comparent un fabricant ou un fournisseur de cordons flexibles à paire torsadée en PVC, l'examen de la construction du conducteur, de la section transversale, de la tension nominale, de la température nominale, des exigences d'isolation et des conditions d'application peut rendre la sélection du produit plus précise. Si vous planifiez un projet de câblage et avez besoin d'aide pour confirmer les spécifications, l'adéquation de l'application ou les exigences personnalisées, veuillezContactez-nouspour discuter de vos besoins en matière de câbles et recevoir une recommandation de produit et un devis adaptés.
