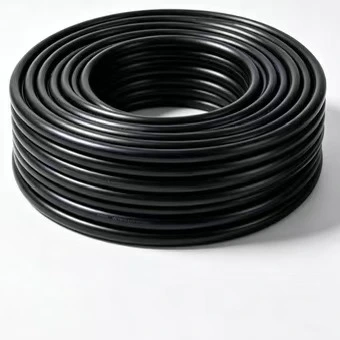

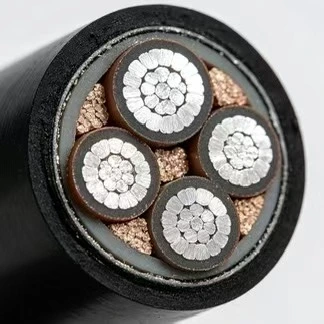

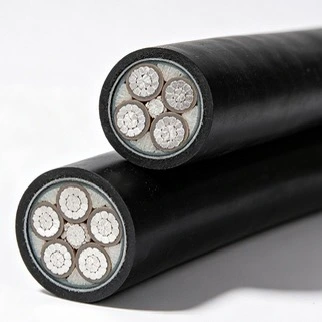

Le câble d'alimentation basse tension Qiancheng en aluminium XLPE LSZH présente une structure résistante à la chaleur et à l'humidité pour une transmission de puissance fiable. Il est ignifuge, produit peu de fumée et non toxique et ne génère aucune fumée corrosive en cas d'incendie. La conception légère réduit le coût du projet. Il convient aux scénarios de distribution d'énergie présentant des exigences élevées en matière de sécurité incendie et de protection de l'environnement, tels que les bâtiments publics, le transport ferroviaire et les espaces souterrains.
|
Section transversale nominale du conducteur (mm²) |
Épaisseur d'isolation (mm) |
Épaisseur de la gaine (mm) |
Diamètre extérieur approximatif du câble (mm) |
Résistance CC du conducteur Al (Ω/km) |
Tension d'essai (kV/5min) |
Ampacité-Al dans l'air (A) |
Ampacité-Al dans un sol enfoui directement (A) |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Le câble d'alimentation basse tension Qiancheng Aluminium XLPE LSZH adopte des matières premières sans halogène. Il offre une transmission élevée des fumées pendant la combustion sans gaz corrosif toxique, facilitant ainsi l'évacuation du personnel. Il répond aux spécifications de sécurité incendie de haut niveau pour le transport ferroviaire, les hôpitaux, etc., avec de nombreux dossiers d'acceptation de projets de construction publique à l'étranger comme preuve à l'appui.
Par rapport aux câbles à âme en cuivre de même spécification, le poids propre est réduit d'env. 30%, réduisant ainsi les coûts des matières premières, du transport maritime et de la pose manuelle. Il présente des avantages remarquables pour les projets de lignes principales municipales longue distance. Différent des câbles en aluminium de qualité inférieure sur le marché, ce produit utilise une toute nouvelle tige en aluminium de haute pureté, évitant ainsi la résistance excessive et les risques de surchauffe causés par l'aluminium impur recyclé.
L'isolation XLPE permet une température de fonctionnement à long terme de 90 ℃. Il présente une résistance au vieillissement, une résistance aux acides-alcalis et une résistance à l'humidité. Il résiste aux fissures et au vieillissement pour une pose à long terme à l'extérieur ou dans des tranchées de câbles, surpassant les câbles isolés en PVC et réduisant les dépenses de maintenance et de remplacement ultérieures.
Pour chaque lot de câble d'alimentation basse tension Qiancheng Aluminium XLPE LSZH, les archives de tests, y compris le test de combustion, le test de tenue en tension et le test de résistance, sont conservées pendant 5 ans. Le nouveau test d'échantillonnage sur site du client est pris en charge. Nous possédons un laboratoire accrédité CNAS ; tous les tests sont effectués en interne sans sous-traitance.
Construction sans halogène et sans métaux lourds. Seule une petite quantité de fumée légère est générée lors d'un incendie sans gaz corrosif hautement toxique, ce qui maintient la visibilité pour l'évacuation des lieux d'incendie et réduit les risques d'étouffement et d'empoisonnement. Il est ignifuge pour limiter la propagation continue des flammes le long des câbles et empêcher une escalade rapide du feu.
Résistivité stable du conducteur en aluminium de haute pureté avec une résistance CC de 20 ℃ conforme aux normes. L'augmentation de la température est contrôlable pendant un fonctionnement de longue durée. L'isolation XLPE d'épaisseur uniforme réussit les tests de tenue à la tension à fréquence industrielle pour tous les câbles finis. Les performances d'isolation restent stables dans des environnements complexes tels que les tranchées de câbles humides et les tunnels souterrains, réduisant ainsi les risques de fuite électrique et de court-circuit. Les mesures réelles de plusieurs projets municipaux à l'étranger montrent un taux de défaillance bien inférieur à celui des câbles non standard.
La gaine flexible et résistante à l'usure résiste aux dommages causés par le traînage et la flexion pendant la construction afin de réduire les risques de choc électrique. Les matières premières ne contiennent aucune substance halogène nocive et aucune odeur âcre pour une installation dans des espaces clos, garantissant une alimentation électrique sûre à long terme pour les sites densément peuplés.
Distribution d'énergie basse tension pour tunnels de métro, quais de tramway et passages souterrains.
Circuits de distribution d'énergie pour les services et les zones d'urgence des hôpitaux et centres de santé.
Sécurité incendie et distribution générale d'énergie pour les centres d'exposition, les immeubles de bureaux de grande hauteur, les écoles et les centres commerciaux.
Tunnels utilitaires complets, parkings souterrains et projets de défense aérienne civile.
Lignes principales de distribution d'énergie extérieures légères et respectueuses de l'environnement pour les nouveaux quartiers urbains et les parcs industriels.
La température ambiante minimale de pose ne doit pas être inférieure à 0 ℃. Le préchauffage des câbles est recommandé pour la construction dans des conditions de basse température afin d'éviter les fissures fragiles de la gaine.
Rayon de courbure minimum ≥ 15 fois le diamètre extérieur du câble. Tenir à l’écart des bords et des coins tranchants pour éviter de rayer la couche isolante.
Convient pour le routage de chemins de câbles en intérieur, l'installation aérienne extérieure et la pose de tranchées de câbles. L'immersion prolongée dans l'eau est interdite.
Des bornes spéciales en aluminium doivent être adoptées pour les connexions de conducteurs en aluminium, avec des accessoires de protection incendie correspondants pour les joints.
Éloignez autant que possible le câblage des sources de chaleur à haute température pour prolonger la durée de vie du câble.

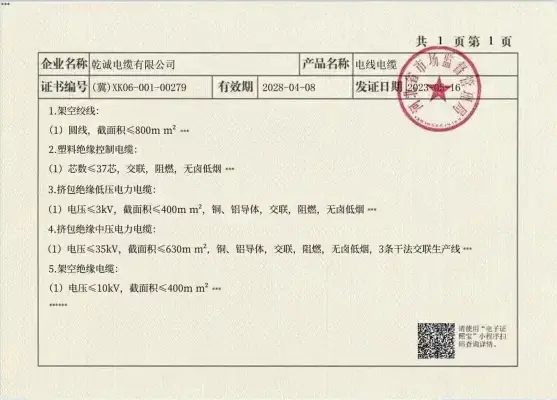

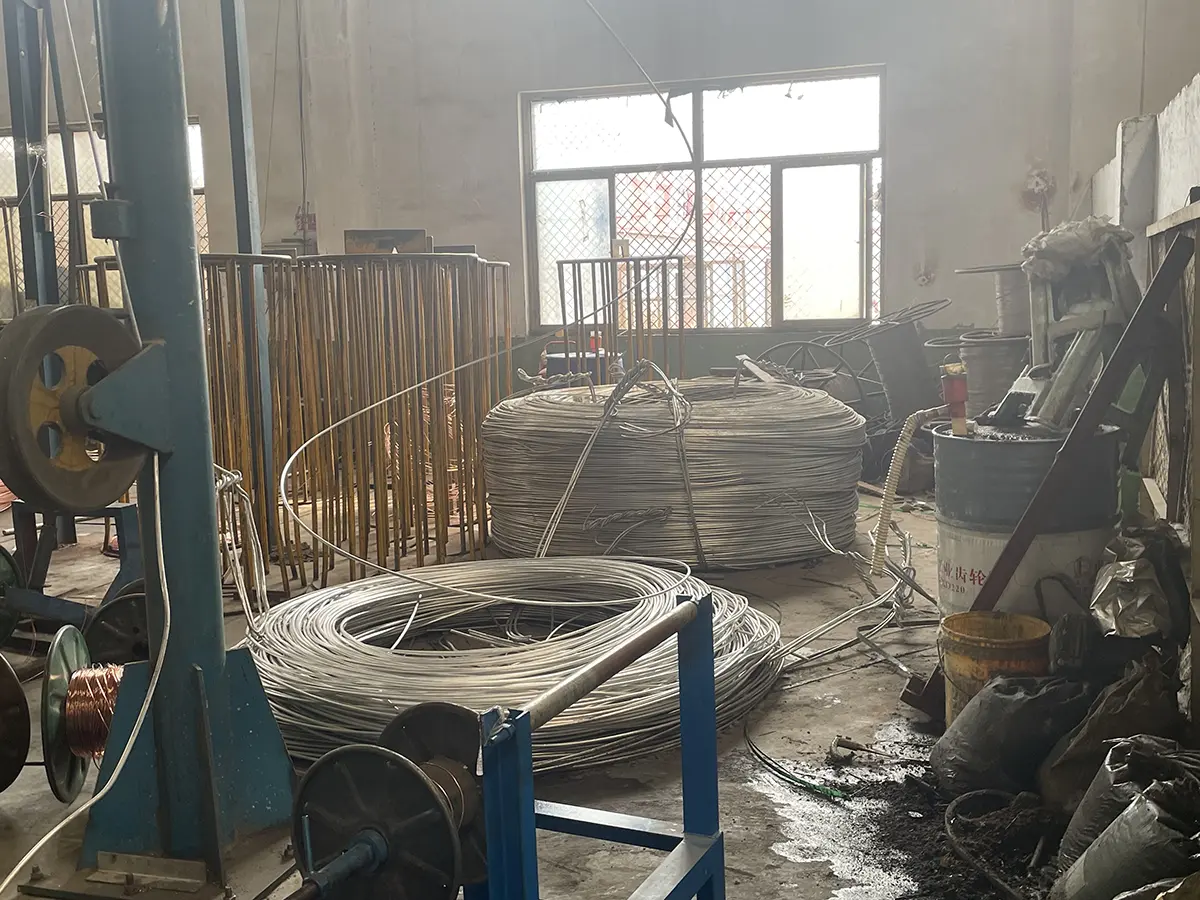

Qiancheng est un fabricant de câbles physiques à grande échelle. Les informations sur les locaux de l'usine, les lignes de production et les laboratoires d'essais sont vérifiables. Nous avons entrepris de nombreux projets d'infrastructure à l'étranger. Le câble d'alimentation basse tension Qiancheng en aluminium XLPE LSZH prend en charge la coupe de longueur et le marquage de câble personnalisé. Des ensembles complets de certificats de test chinois-anglais sont disponibles pour faciliter l'acceptation du projet et le dédouanement.
R : Ce produit répond aux spécifications de sécurité incendie de haute qualité pour le transport ferroviaire. Nous avons des cas d'acceptation de plusieurs projets de construction de transports ferroviaires publics à l'étranger. Des documents de test complets sont fournis et un nouveau test par un tiers est pris en charge pour faciliter l'acceptation fluide du projet.
R : Le noyau en aluminium est plus léger et présente des coûts inférieurs pour le matériel, le fret maritime et la pose, adaptés aux lignes principales longue distance. Cependant, sa capacité de transport de courant est inférieure à celle du noyau en cuivre. Les variantes à noyau de cuivre sont préférées pour les boucles à courte distance à courant élevé.
R : L’utilisation directe de bornes en cuivre ordinaires n’est pas recommandée. Des bornes spéciales en aluminium doivent être utilisées pour les connexions des conducteurs en aluminium, et des accessoires de protection incendie doivent être installés au niveau des joints pour éviter les pannes de surchauffe causées par un mauvais contact.
R : L’isolation XLPE est résistante à l’humidité et aux acides et aux alcalis. Tous les câbles finis passent avec succès les tests de tenue à la tension à fréquence industrielle et offrent des performances d'isolation stables dans des conditions de tunnel électrique. Néanmoins, une immersion prolongée dans l’eau est strictement interdite ; sinon le vieillissement de la gaine sera encore accéléré.
R : La température ambiante de pose ne doit pas descendre en dessous de 0℃. Préchauffer les câbles dans des conditions de travail à basse température. Le traînage et le pliage forcés sont interdits pour éviter les fissures fragiles de la gaine à basse température.
R : Éloignez le câblage des bords tranchants des composants pour éviter de rayer la gaine et l'isolation. Pendant ce temps, éloignez les câbles des sources de chaleur à haute température pour prolonger leur durée de vie.
