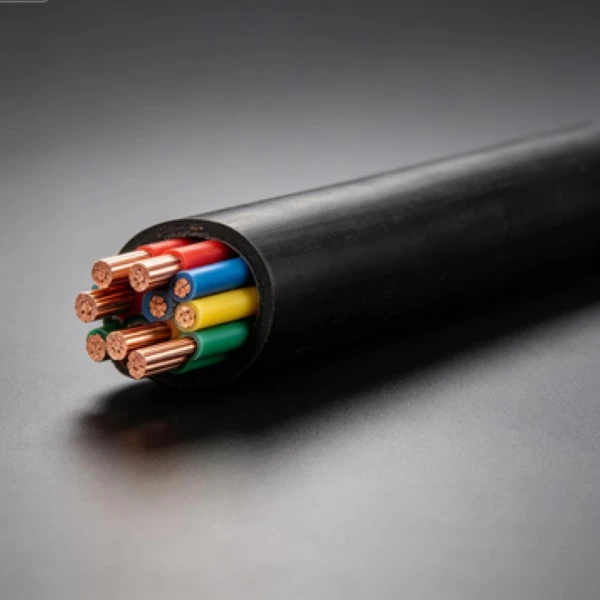

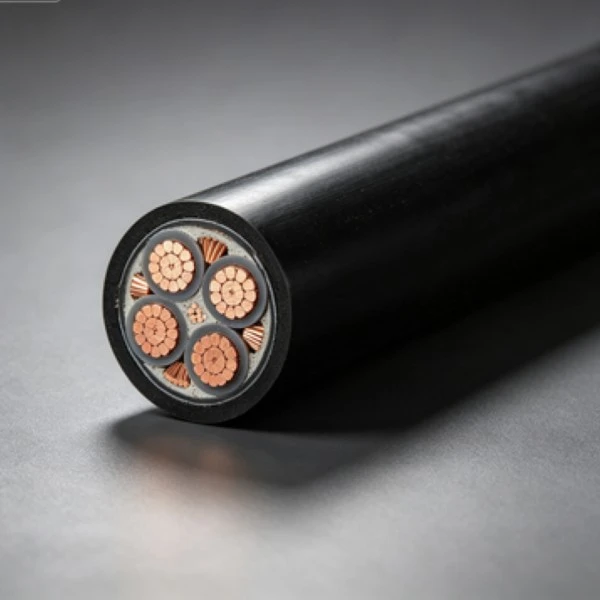

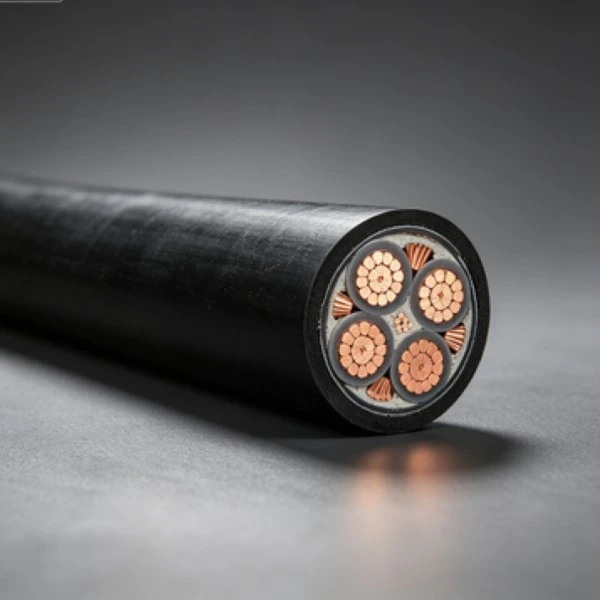

Le câble d'alimentation basse tension en cuivre PVC est une construction de câble d'alimentation basse tension utilisant des conducteurs en cuivre avec une isolation en PVC. Qiancheng fabrique ce type de câble dans différentes tailles et configurations de conducteurs pour la distribution électrique des bâtiments, les connexions d'équipements et autres circuits fixes basse tension. La section transversale du conducteur requise, la méthode d'installation, la longueur du câble et l'environnement de fonctionnement doivent être confirmés avant la production.
Qiancheng peut organiser la production en fonction de la section de conducteur requise, de la longueur du câble, de la quantité et de la construction du câble. Les tailles de conducteurs courantes couvrent les applications allant des petits circuits de dérivation à la distribution basse tension à courant plus élevé. Pour les commandes de projets, les spécifications, l’emballage, le marquage de la gaine et les exigences de livraison peuvent être confirmés avant la production.
Les spécifications disponibles peuvent être sélectionnées en fonction de la taille du conducteur requise et des conditions d'installation. La fourniture de coupe à longueur et l'identification de la gaine peuvent être discutées pour les projets qui nécessitent des longueurs de câble spécifiques ou des informations d'identification.

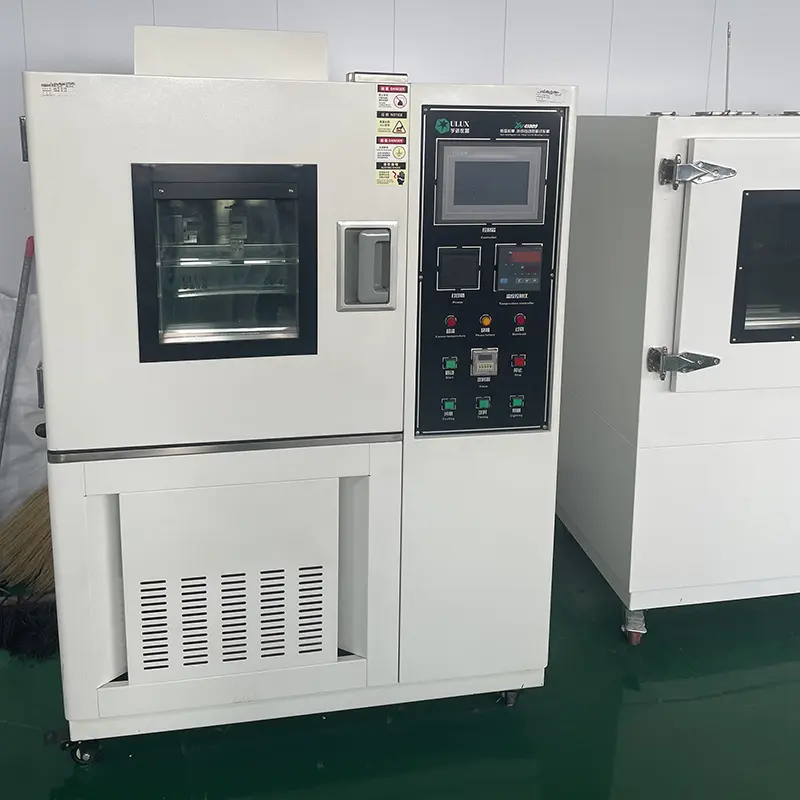

Les câbles finis peuvent être inspectés pour vérifier la résistance des conducteurs, l'état de l'isolation, la cohérence dimensionnelle et d'autres exigences applicables. Des dossiers d'inspection et des documents techniques peuvent être fournis selon les spécifications du produit et les exigences du projet.

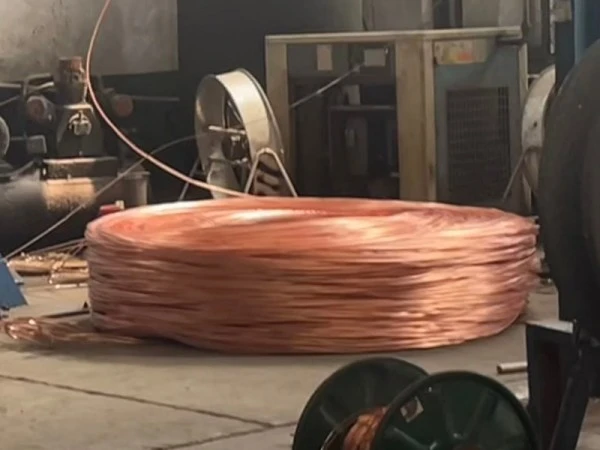

Le contrôle de la production couvre le traitement des conducteurs, l’extrusion des isolants en PVC et l’inspection des câbles finis. Les dimensions clés telles que le diamètre du conducteur, l'épaisseur de l'isolation et le diamètre extérieur fini sont vérifiées par rapport aux exigences techniques applicables afin de maintenir la cohérence entre les lots de production.
La taille et la construction du conducteur doivent correspondre à la charge attendue, au niveau de tension, à la méthode de pose, à la température ambiante et aux conditions mécaniques. Le câblage intérieur fixe, les conduits de câbles, les connexions d'équipements et autres applications basse tension peuvent nécessiter des spécifications différentes, même lorsque la tension nominale est la même.
|
Section nominale (mm²) |
Nombre minimum de fils conducteurs |
Diamètre extérieur du conducteur （mm） |
Épaisseur nominale de l'isolant PVC/mm |
Diamètre extérieur approximatif de l'isolation/mm |
Résistance maximale du conducteur à 20℃(Ω/km) cuivre |
|
1.5 |
1 |
1,36 ± 0,02 |
0.8 |
3.2 |
12.1 |
|
1.5（B） |
7 |
1,56 ± 0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75 ± 0,02 |
0.8 |
3.6 |
7.41 |
|
2.5（B） |
7 |
2,01 ± 0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22 ± 0,02 |
1.0 |
4.4 |
4.61 |
|
4 (B) |
7 |
2,52 ± 0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72 ± 0,03 |
1.0 |
4.9 |
3.08 |
|
6 (B) |
7 |
3,09 ± 0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9 ± 0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0 ± 0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1 ± 0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1 ± 0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2 ± 0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8 ± 0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6 ± 0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2 ± 0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6 ± 0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2 ± 0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5 ± 0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5 ± 0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3 ± 0,20 |
2.6 |
28.7 |
0.0470 |
Les conducteurs en cuivre assurent le transport du courant, tandis que l'isolation en PVC sépare le conducteur de l'environnement. La capacité de transport de courant réelle et la température de fonctionnement admissible dépendent de la taille du conducteur, de la méthode d'installation, des conditions ambiantes et des spécifications du câble applicables.
Les composés de PVC peuvent présenter des caractéristiques ignifuges en fonction de la formulation du matériau sélectionné et de la norme de produit applicable. Lorsqu'un projet spécifie une classification ignifuge particulière, la qualité requise doit être confirmée par la documentation technique du câble plutôt que par le seul matériau PVC.
L'isolation et la gaine en PVC offrent une protection contre la manipulation normale et l'exposition environnementale rencontrée lors d'une installation appropriée. Pendant la construction, le câble doit toujours être protégé contre une force de traction excessive, des arêtes vives, un écrasement et une flexion au-delà des limites spécifiées.
Le câble peut être envisagé pour les installations basse tension intérieures et extérieures courantes lorsque la construction en PVC sélectionnée correspond aux conditions environnementales. L'humidité, la température, la lumière du soleil, l'exposition aux produits chimiques et la charge mécanique doivent être évaluées pour les installations en dehors des conditions normales de câblage du bâtiment.
Le dimensionnement correct des conducteurs, la protection des circuits et la méthode d'installation sont importants pour un fonctionnement sûr. La sélection des câbles doit tenir compte du courant de charge attendu, de la chute de tension, de la température ambiante, des conditions de regroupement et de la méthode d'installation autorisée. L'installation dissimulée doit également respecter le code électrique local en vigueur.
Le câble d'alimentation basse tension en cuivre PVC peut être spécifié pour les circuits basse tension dans les maisons, appartements et autres bâtiments, y compris les circuits de dérivation d'éclairage, de prises et d'équipements. Le type de conduit, la taille du conducteur et les conditions d'installation doivent être confirmés en fonction de la conception électrique.
Les applications typiques incluent les magasins, les bureaux, les hôtels, les écoles, les hôpitaux et autres bâtiments commerciaux ou publics où des circuits électriques basse tension sont requis. Les spécifications du câble doivent correspondre à la charge du circuit, à la méthode de routage et aux exigences électriques locales.
Le câble peut être utilisé pour des circuits basse tension temporaires ou permanents appropriés sur les chantiers de construction, les bâtiments préfabriqués et les installations de chantier. Lorsque les câbles sont exposés à des mouvements, des impacts ou des traînées répétés, une construction spécifiquement destinée à un service flexible doit être envisagée à la place.
Les circuits basse tension dans les ateliers, entrepôts, installations logistiques et autres environnements industriels légers peuvent utiliser ce type de câble pour l'éclairage, les connexions d'équipements et la distribution d'énergie. L'exposition à la poussière, à la température, à l'huile et aux produits chimiques doit être examinée lors de la détermination de la gaine et de la méthode d'installation appropriées.
Les applications peuvent inclure les bâtiments ruraux, les installations agricoles, l’éclairage agricole et d’autres infrastructures basse tension. Les emplacements extérieurs ou humides nécessitent une attention particulière à la protection contre l'humidité, à l'exposition aux UV, à la protection mécanique et à la méthode d'installation applicable.
Le câble peut être utilisé dans des circuits basse tension appropriés pour l'éclairage, les équipements de surveillance et les installations électriques de soutien dans les communautés, les aires de stationnement, les parcs et autres environnements municipaux. La spécification sélectionnée doit correspondre au tracé réel et aux conditions environnementales.
Pour les projets à l'étranger, la construction des câbles et la documentation doivent être vérifiées par rapport aux normes électriques et aux exigences de certification applicables sur le marché de destination. La taille du conducteur, la tension nominale, les caractéristiques d'isolation et de gaine, l'emballage, le marquage et la documentation de test peuvent être confirmés avant expédition.
Le câble peut également être envisagé pour les connexions d'équipements basse tension, les circuits de dérivation et les systèmes électriques de support appropriés. Les applications impliquant un mouvement continu, des contraintes mécaniques élevées, des températures élevées ou des exigences particulières en matière de résistance au feu peuvent nécessiter une construction de câble différente.
R : La section transversale du conducteur doit être sélectionnée en fonction du courant de charge attendu, de la chute de tension admissible, de la méthode d'installation, de la température ambiante et de la longueur du circuit. Les valeurs indiquées dans le tableau technique fournissent les dimensions des conducteurs et les données de résistance, mais elles ne doivent pas être utilisées seules pour déterminer le courant admissible pour une installation spécifique.
R : Le tableau technique comprend des constructions solides et toronnées pour certaines tailles de conducteurs plus petites, telles que 1,5 mm², 2,5 mm², 4 mm² et 6 mm². La construction appropriée dépend de la flexibilité requise, de la méthode d'installation et des spécifications applicables.
R : Les éléments d'inspection typiques peuvent inclure la résistance CC du conducteur, l'état de l'isolation, les mesures dimensionnelles et les tests de tenue en tension conformément à la norme de produit applicable et aux spécifications d'achat. Si un projet nécessite des rapports d'inspection ou des enregistrements de tests spécifiques, ces exigences doivent être confirmées avant la production.
R : Les commandes à l’étranger peuvent être examinées en fonction des exigences de tension, de norme de câble, de marquage, d’emballage et de documentation du marché de destination. La norme applicable doit être spécifiée à l'avance car les exigences en matière de câbles basse tension diffèrent selon les marchés.
R : La longueur du câble, le marquage d’identification et l’emballage peuvent être discutés en fonction des spécifications de production et de la quantité commandée. Pour les exigences personnalisées, les informations de marquage requises, la tolérance de longueur, la méthode d'emballage et la quantité livrée doivent être confirmées avant la production.
R : Fournissez la section transversale du conducteur requise, la construction du câble, la tension nominale, la longueur totale, la quantité commandée, l'application, la méthode d'installation et la destination de livraison. Pour les commandes de projets, la norme requise, les documents d'inspection, le marquage de la gaine et les spécifications d'emballage doivent également être inclus.
R : Les constructions standard de câbles d’alimentation basse tension en PVC sont généralement sélectionnées en fonction de leur méthode d’installation spécifiée. Lorsque le câble est soumis à une traction continue, à une flexion ou à une torsion répétée, un câble flexible spécialement conçu pour le service mobile doit être envisagé.
R : Confirmez le modèle de câble, la taille du conducteur, la tension nominale, la longueur du câble et la norme applicable par rapport aux spécifications du projet. Lors de l'installation, respectez le rayon de courbure et les conditions de traction requis, et protégez le câble des forces mécaniques excessives, des arêtes vives et d'une exposition environnementale inappropriée.
Pour un devis de câble d'alimentation basse tension en cuivre PVC, indiquez la taille du conducteur, le niveau de tension, la quantité, la longueur du câble, la méthode d'installation et la destination requis. Qiancheng peut examiner les spécifications et confirmer les exigences de production et de documentation applicables avant de passer la commande.
