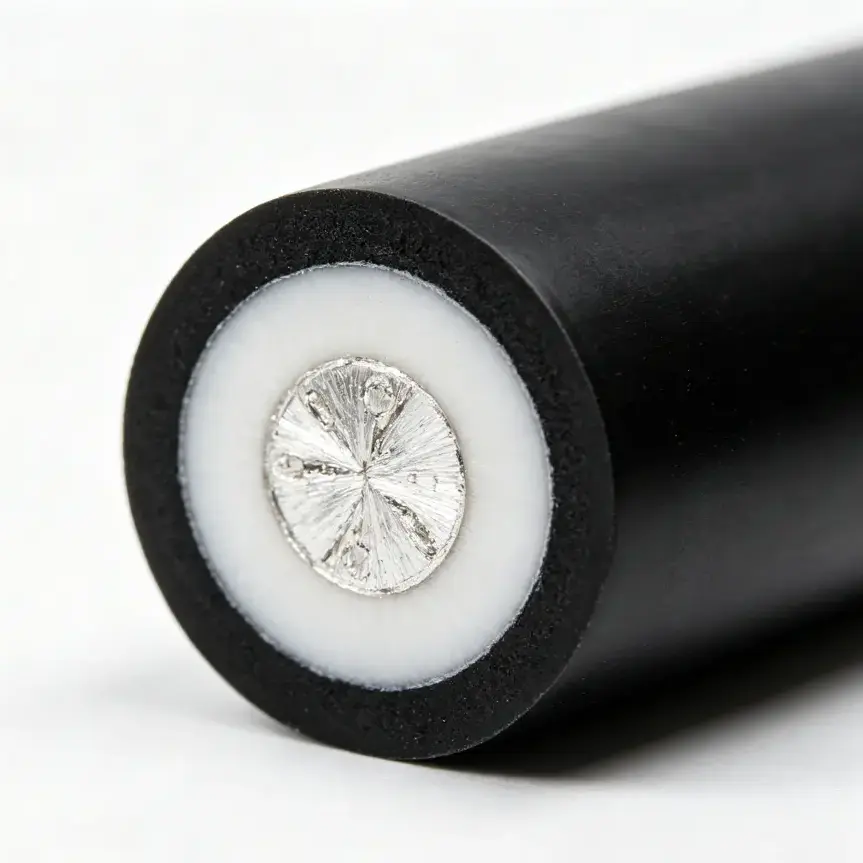

Qiancheng, un fabricant chinois de câbles, fournitFil rond isolé en PVC en aluminiumpour les applications fixes de distribution d'énergie basse tension et de câblage de construction. Doté d'un conducteur en aluminium, d'une isolation en PVC et d'une gaine extérieure de protection, ce câble allie une construction légère à une isolation électrique pratique. Comprendre ses spécifications, ses exigences d'installation et ses caractéristiques de performance aide les ingénieurs, les entrepreneurs et les équipes d'approvisionnement à sélectionner le bon câble pour des systèmes électriques fiables.
Le fil rond isolé en aluminium PVC est conçu pour les installations électriques fixes où le poids du conducteur, la protection de l'isolation et le coût du projet sont des considérations importantes. Le modèle BLVV de Qiancheng comprend un conducteur unipolaire en aluminium avec une isolation en PVC et une gaine extérieure en PVC, évalué à 300/500 V. Les sections de conducteur disponibles vont de 2,5 mm² à 70 mm² dans les spécifications indiquées. Ce guide explique la construction du câble, les paramètres techniques, les principaux avantages, les scénarios d'application, les critères de sélection et les précautions d'installation pour aider les acheteurs à prendre des décisions éclairées.
Le fil rond isolé en aluminium PVC est un câble électrique qui utilise l'aluminium comme matériau conducteur et le chlorure de polyvinyle (PVC) comme isolant. Dans la construction BLVV proposée par Qiancheng, une gaine extérieure en PVC fournit une couche protectrice supplémentaire autour du conducteur isolé.
Le câble est conçu pour les installations électriques fixes basse tension. Sa tension nominale est de 300/500 V, ce qui rend essentielle une application correcte et le respect des réglementations électriques locales lors de sa spécification pour un projet.
La combinaison de l’aluminium et du PVC répond à plusieurs exigences pratiques :
Il est important de distinguer ce produit des câbles en aluminium avec isolation XLPE, des câbles d'alimentation blindés et des cordons flexibles. Leurs caractéristiques électriques, limites de température, caractéristiques mécaniques et méthodes d'installation peuvent différer considérablement.
Pour des informations spécifiques au produit, visitez la page produit du fil rond isolé en aluminium et PVC de Qiancheng.
Les performances du câble dépendent de l'interaction entre son conducteur, son isolation et sa gaine extérieure. Chaque composant remplit une fonction différente et la structure complète doit répondre aux exigences de l'installation prévue.
Le conducteur en aluminium transporte le courant électrique à travers le circuit. Comparé au cuivre, l'aluminium est plus léger en volume, ce qui peut être avantageux lors de la manipulation de longs câbles ou du transport de quantités importantes de câbles. Cependant, l'aluminium a une résistivité électrique plus élevée que le cuivre, le dimensionnement des conducteurs doit donc tenir compte du courant, de la chute de tension et des conditions d'installation.
L'isolation primaire en PVC entoure le conducteur et assure la séparation électrique. Son épaisseur doit correspondre à la conception du câble spécifiée et à la norme de produit applicable. Une isolation endommagée, des températures de fonctionnement inappropriées ou une installation incorrecte peuvent compromettre la sécurité électrique.
La gaine externe en PVC ajoute une couche de protection contre les contacts mécaniques ordinaires et l'exposition environnementale. Bien que le PVC puisse offrir une résistance utile à l’humidité et à l’abrasion, le niveau réel de protection dépend de la formulation du matériau, de la conception du câble et de l’environnement d’exploitation. Il ne faut pas automatiquement supposer qu’une gaine en PVC ordinaire offre une résistance aux UV, des performances ignifuges ou une aptitude à l’enfouissement direct.
La construction ronde et monocœur qui en résulte est destinée aux applications de câblage fixe appropriées plutôt qu'à une utilisation sans restriction dans chaque environnement intérieur ou extérieur.
Les données techniques doivent être examinées avant de commander un câble électrique. Le tableau suivant résume les spécifications BLVV publiées par Qiancheng. Les valeurs sont des dimensions de référence du produit, et non des valeurs nominales universelles pour chaque câble en aluminium PVC.
| Section transversale nominale | Nombre minimum de fils conducteurs | Épaisseur d'isolation (mm) | Épaisseur de la gaine (mm) | Diamètre extérieur maximum (mm) | Poids de référence (kg/km) |
|---|---|---|---|---|---|
| 1 × 2,5 mm² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 mm² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 mm² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 mm² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 mm² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 mm² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 mm² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 mm² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 mm² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
Remarque importante sur les spécifications :Le tableau publié identifie le nombre minimum de fils conducteurs pour chaque taille. Les acheteurs doivent confirmer la construction exacte du conducteur, les normes applicables, la température de fonctionnement nominale, la capacité de transport de courant et tous les rapports de test requis auprès du fournisseur avant de passer une commande.
Par exemple, le diamètre extérieur et le poids de référence sont utiles pour estimer l'espace d'acheminement des câbles, les charges de transport et les quantités de matériaux. Ils ne déterminent pas de manière indépendante si un câble peut transporter en toute sécurité une charge électrique particulière.
La faible densité de l'aluminium constitue un avantage pratique dans les projets impliquant de grandes quantités de câbles. Comparé à un conducteur en cuivre ayant une fonction électrique équivalente, un conducteur en aluminium de taille appropriée peut réduire le poids du conducteur. La comparaison finale du poids des câbles doit utiliser des tailles de conducteurs électriquement adaptées plutôt que de simplement comparer des sections transversales égales.
L'isolation et la gaine extérieure remplissent des fonctions complémentaires. L'isolation primaire assure la séparation électrique, tandis que la gaine ajoute une protection externe. Cette disposition peut être utile dans les installations fixes où le câble est installé selon ses conditions nominales et protégé contre des contraintes mécaniques excessives.
La gamme répertoriée de 2,5 mm² à 70 mm² offre aux acheteurs plusieurs options pour différentes exigences de circuit. Un conducteur plus petit peut convenir à un circuit à charge relativement faible, tandis qu'un conducteur plus gros peut être envisagé pour des charges plus élevées ou des chemins de câbles plus longs. La sélection finale doit être basée sur des calculs techniques et sur la réglementation applicable.
Les options de taille standard peuvent simplifier les comparaisons de spécifications et la planification des matériaux. Pour les projets nécessitant des longueurs, des quantités, des emballages ou des options de matériaux ignifuges particuliers, les acheteurs doivent confirmer la disponibilité et les exigences techniques auprès de Qiancheng avant la production ou l'expédition.
Ces avantages sont particulièrement significatifs lorsque le câble est adapté à l'application prévue. Aucun matériau conducteur ni structure d'isolation ne peut compenser un dimensionnement incorrect, de mauvaises connexions ou des conditions d'installation inappropriées.
Le câble BLVV de Qiancheng est destiné aux applications de câblage fixe basse tension appropriées. En fonction de la réglementation applicable et des spécifications confirmées du produit, les utilisations potentielles comprennent :
Avant de spécifier le câble pour les installations extérieures, vérifiez si la formulation particulière du PVC et la conception du câble sont approuvées pour l'exposition prévue. Pour l'enfouissement direct, les environnements à fort impact, les emplacements dangereux ou les applications nécessitant une classification de performance au feu particulière, un câble spécialement conçu et correctement certifié peut être nécessaire.
Le choix d'un câble approprié nécessite plus que l'adaptation d'une section transversale nominale à un courant attendu. Un processus de sélection fiable prend en compte l’ensemble du circuit électrique et son environnement d’installation.
Vérifiez que la valeur nominale 300/500 V convient au circuit et au code électrique applicable. Ne présumez pas qu’un câble convient à une classe de tension différente simplement parce que sa construction physique semble similaire.
Déterminez le courant de charge attendu, la longueur du circuit, la température ambiante, la méthode d'installation, le regroupement avec d'autres câbles et la chute de tension admissible. La résistance électrique de l'aluminium est supérieure à celle du cuivre, une substitution directe taille par taille peut donc ne pas être appropriée.
Identifiez l’exposition potentielle à l’humidité, au soleil, aux produits chimiques, à l’abrasion, aux chocs et à la chaleur. Confirmez si un conduit, une goulotte, un support ou une protection mécanique supplémentaire est requis.
Les conducteurs en aluminium nécessitent des bornes et des connecteurs spécifiquement adaptés à l'aluminium. Confirmez la taille de conducteur autorisée, le matériau des bornes, la méthode de préparation et le couple de serrage. Des connexions incorrectes peuvent provoquer une résistance excessive et une surchauffe.
Avant de confirmer une commande, demandez la fiche technique, les normes de produits applicables, la documentation de test, les détails de l'emballage et le calendrier de livraison. Pour les projets plus importants, confirmez que le marquage des câbles fourni et la documentation du lot correspondent aux spécifications approuvées.
Une installation correcte est essentielle pour obtenir des performances électriques fiables. Même un câble fabriqué selon les spécifications correctes peut devenir dangereux s'il est installé ou mal terminé.
Lorsque des conducteurs en aluminium se connectent à des conducteurs en cuivre, utilisez des connecteurs approuvés conçus pour la combinaison spécifique de matériaux. La méthode de connexion doit tenir compte de la compatibilité, de la résistance de contact et de toute exigence de préparation spécifiée par le fabricant du connecteur.
Pour les projets ayant des exigences élevées en matière de sécurité incendie, confirmez la classification ignifuge précise et les preuves de test à l’appui. Une gaine en PVC ne suffit pas à établir que le câble répond à une norme de sécurité incendie particulière.
La description publiée du produit spécifie une tension nominale de 300/500 V. Vérifiez toujours le marquage du produit et la documentation par rapport aux exigences du circuit prévu avant l'installation.
L'aluminium offre une densité plus faible et peut réduire le poids des conducteurs, ce qui est utile pour la manipulation et le transport. Cependant, l’aluminium a une résistivité électrique plus élevée que le cuivre. La taille du conducteur, la compatibilité des bornes et les exigences d'installation doivent donc être évaluées avec soin.
Le tableau de spécifications BLVV publié par Qiancheng répertorie les sections nominales de 2,5, 4, 6, 10, 16, 25, 35, 50 et 70 mm². Confirmez la disponibilité actuelle et toute exigence particulière en matière de taille ou de longueur directement auprès du fournisseur.
Il peut convenir à certaines applications de câblage fixe extérieures lorsque les spécifications du produit et les conditions d'installation le permettent. La lumière directe du soleil, l’exposition à l’eau, la température et les dommages mécaniques doivent être évalués. Ne présumez pas que tous les câbles à gaine PVC conviennent à une exposition prolongée aux UV ou à un enfouissement direct.
Les performances ignifuges dépendent de la formulation spécifique du matériau, de la conception du câble et de la norme de test applicable. Si des performances ignifuges sont requises, demandez la confirmation de la version fournie et de la documentation de test à l’appui.
La sélection doit tenir compte du courant de charge, de la longueur du câble, de la chute de tension, de la température ambiante, de la méthode d'installation, du regroupement des câbles et des exigences électriques locales. Un concepteur électricien qualifié doit vérifier la taille finale du conducteur plutôt que de se fier uniquement à la section nominale.
Fournissez le modèle de câble, la tension nominale, la section du conducteur, la longueur requise, la quantité totale, l'environnement d'installation, la norme applicable, le marché de destination, les exigences d'emballage et toute exigence de performance particulière. Ces informations aident le fournisseur à évaluer la compatibilité des spécifications et à préparer un devis plus précis.
Le fil rond isolé en aluminium PVC est une option pratique pour les installations fixes basse tension appropriées qui nécessitent un conducteur léger et une structure d'isolation et de gaine de protection en PVC. Le succès d’une spécification ne dépend pas seulement du prix : la tension nominale, la taille des conducteurs, la compatibilité des connexions, l’exposition environnementale et la documentation de conformité influencent tous les performances à long terme.
Qiancheng fournit les spécifications des câbles BLVV pour l'évaluation des projets, avec des tailles de conducteurs répertoriées de 2,5 mm² à 70 mm². Si vous recherchez des câbles pour un projet de bâtiment, d'usine ou de distribution électrique, examinez vos exigences techniques avant de sélectionner le modèle final. Visitez la page produit du fil rond isolé en aluminium PVC pour consulter les informations disponibles, puisContactez-nousavec la taille, la tension, la quantité, les conditions d'installation et la destination de livraison requises. L'équipe de Qiancheng peut vous aider à discuter des spécifications appropriées et des détails du devis pour votre projet.
