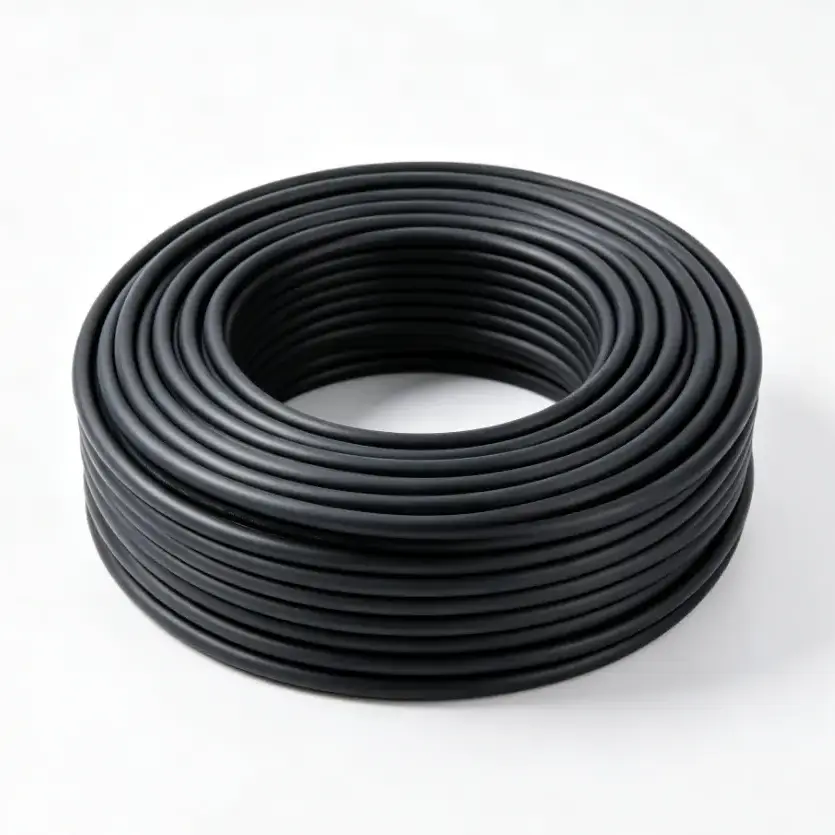

Câble de contrôle haute température

Modèles de base : KGG, KFF, etc. Matériau isolant : caoutchouc de silicone ou fluoroplastique.

Le câble de contrôle haute température est un câble à usage spécial pour transmettre des signaux de contrôle et de surveillance dans des environnements de travail à température élevée. Il utilise du cuivre sans oxygène de haute pureté comme conducteur, avec une isolation en caoutchouc de silicone ou en fluoroplastique et des structures de blindage et de gaine de protection en option. Le conducteur multibrin offre une flexibilité pour le câblage de l'équipement, tandis que les matériaux d'isolation et de gaine peuvent être sélectionnés en fonction de la température de fonctionnement et des conditions environnantes.

Cette construction est destinée aux applications où la résistance à la température est un élément important dans la sélection des câbles. Les applications typiques incluent la métallurgie, le traitement thermique, les fours industriels, les équipements de traitement thermique et autres systèmes de contrôle industriel. Les spécifications réelles du câble doivent être sélectionnées en fonction de la température continue, de la température maximale, des exigences électriques, des conditions d'installation et de l'exposition à l'huile, à l'humidité ou à des milieux corrosifs.

Spécifications du produit Dimensions et tableau des paramètres techniques

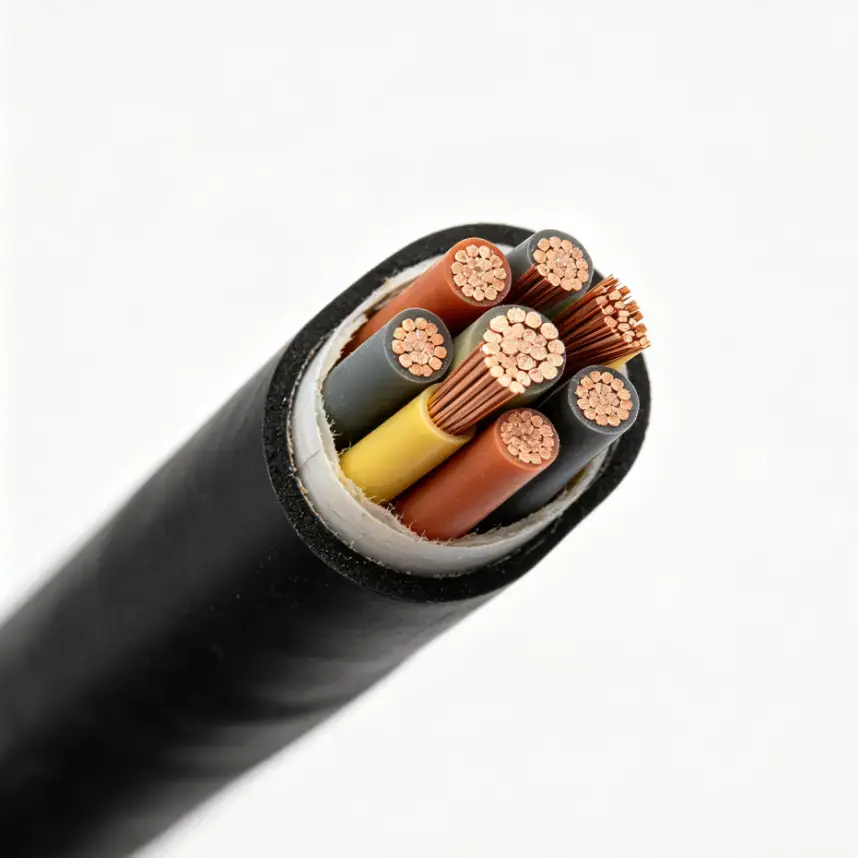

Matériau et construction

1. Conducteur en cuivre sans oxygène de haute pureté

Le conducteur est fabriqué en cuivre sans oxygène de haute pureté dans une construction flexible multibrins. Par rapport à un conducteur solide et rigide, la structure multibrin est plus adaptée au routage autour des équipements et des armoires de commande. La section transversale de conducteur disponible est de 0,5 mm² à 10 mm² selon la plage de spécifications indiquée.

2. Isolation en caoutchouc de silicone ou en fluoroplastique

Le caoutchouc de silicone et le plastique fluoré offrent des options d'isolation résistantes à la température pour différentes conditions de fonctionnement. La sélection des matériaux doit tenir compte de la température de travail continue, de l'exposition à la température à court terme, des exigences mécaniques et de l'environnement plutôt que de la température seule.

3. Blindage optionnel pour les circuits de commande

Le câble peut être équipé d'une tresse en fil de cuivre ou d'un ruban de cuivre lorsqu'un blindage est requis. Le taux de couverture de blindage spécifié est ≥80 %. Le blindage est particulièrement pertinent lorsque les circuits de commande ou de surveillance sont installés à proximité d'équipements susceptibles de générer des interférences électriques.

4. Plusieurs options de matériaux de gaine

La gaine extérieure peut utiliser du PVC ignifuge, du caoutchouc de silicone, du fluoroplastique ou du nitrile, résistant aux hautes températures et à faible dégagement de fumée. La construction disponible offre différentes combinaisons de résistance à la température et de résistance à l'huile, aux acides, aux alcalis et à d'autres conditions industrielles.

Considérations relatives aux performances et aux applications

La température de fonctionnement d'un câble de commande est déterminée par la construction complète du câble, y compris le conducteur, l'isolation, la gaine et les conditions d'installation. Pour cette raison, la qualité de température, l'exposition environnementale et les exigences électriques doivent être confirmées ensemble avant de sélectionner une spécification.

1. Exigences de température à long et à court terme

Les niveaux de température de fonctionnement à long terme disponibles sont 90℃, 180℃ et 200℃. Selon la construction choisie, la température maximale à court terme peut atteindre 250℃ à 280℃. Les versions en caoutchouc de silicone et en fluoroplastique FEP peuvent également résister à des températures allant jusqu'à -60 ℃. La qualité sélectionnée doit correspondre au profil de température réel de l'équipement.

2. Performances électriques des circuits de contrôle et de surveillance

Le conducteur en cuivre sans oxygène fournit le chemin électrique requis pour les signaux de commande et de surveillance, tandis que la résistance d'isolement et la tension de tenue fournissent des indicateurs de performance électrique mesurables. Lorsque les interférences électromagnétiques constituent un problème, un blindage en tresse de cuivre ou en ruban de cuivre peut être spécifié.

3. Résistance aux conditions de travail industrielles

Les zones à haute température peuvent également contenir de l'huile, de l'humidité, de la poussière et des substances acides ou alcalines. La gaine doit donc être choisie en fonction du milieu environnant réel. Des options de gaine en caoutchouc de silicone, en fluoroplastique et en nitrile peuvent être envisagées pour différentes combinaisons de température et d'exposition environnementale.

4. Installation flexible autour de l'équipement

La construction du conducteur multibrin permet un routage flexible autour des machines industrielles, des armoires de commande et des équipements thermiques. La quantité de conducteurs, la section des conducteurs et la construction globale du câble doivent être adaptées à l'espace d'installation disponible et aux exigences du circuit.

Applications industrielles typiques

Ce câble est utilisé pour les circuits de contrôle, de surveillance et de signal dans les environnements industriels où des températures élevées affectent la sélection des câbles. Les applications typiques incluent :

●Équipements de métallurgie et de transformation des métaux

●Lignes de traitement thermique et équipements de traitement thermique

●Fours industriels et systèmes de chauffage

●Machines de production à haute température

●Armoires de commande industrielles et connexions d'équipements

●Circuits de surveillance et de contrôle de la température

●Équipements exposés à l'huile, à l'humidité, à la poussière ou à des milieux industriels corrosifs

Contrôle qualité et vérification technique

Pour l’approvisionnement en câbles industriels, la vérification du produit doit se concentrer sur des paramètres de construction et électriques mesurables. Les éléments clés comprennent le matériau du conducteur, la section du conducteur, la quantité de noyaux, le matériau isolant, la construction de la gaine, la tension nominale, la résistance d'isolement, la résistance du conducteur et la tension de tenue.

L'inspection de la production peut inclure des contrôles dimensionnels, des tests de résistance des conducteurs, des tests de résistance d'isolement et des tests de tension de tenue à fréquence industrielle conformément aux spécifications du produit applicables. Pour les commandes d'ingénierie et d'exportation, la documentation technique et les enregistrements de tests peuvent être confirmés selon les spécifications requises et les conditions du projet.

Que faut-il confirmer avant de commander ?

Pour une spécification de câble de contrôle haute température, les informations suivantes doivent être confirmées avant le devis ou la production :

●Température de fonctionnement continue et température de pointe possible à court terme

● Section de conducteur requise et nombre de conducteurs

●Exigences de tension nominale et de performances électriques

● Si un blindage par tresse de cuivre ou par ruban de cuivre est requis

●Matériau de gaine requis et résistance environnementale

●Exposition à l'huile, à l'acide, aux alcalis, à l'humidité, à la poussière ou à des milieux corrosifs

● Performances ignifuges ou ignifuges requises

●Exigences en matière de longueur de câble, d'emballage et de documentation technique

FAQ

1. À quelle température ce câble de contrôle haute température peut-il résister en continu ?

Les niveaux de température de fonctionnement à long terme disponibles incluent 90 ℃, 180 ℃ et 200 ℃. Selon la construction choisie, la température maximale à court terme peut atteindre 250℃ à 280℃. Les versions en caoutchouc de silicone et en fluoroplastique FEP peuvent également résister à des températures basses jusqu'à -60 ℃.

2. Quel matériau conducteur est utilisé ?

Le conducteur utilise du cuivre sans oxygène de haute pureté dans une construction flexible multibrins. La section de conducteur disponible est de 0,5 mm² à 10 mm² selon les spécifications techniques indiquées.

3. Un blindage peut-il être ajouté ?

Oui. Le blindage facultatif comprend un tressage de fil de cuivre ou un enroulement de ruban de cuivre, avec un taux de couverture de blindage spécifié de ≥80 %. La structure de blindage peut être sélectionnée en fonction du système de contrôle et de l'environnement électromagnétique.

4. Pouvez-vous personnaliser les âmes des câbles, la section transversale, le blindage et les qualités ignifuges ?

Oui. La construction répertoriée prend en charge 2 à 61 noyaux et des sections de conducteurs de 0,5 mm² à 10 mm². Les exigences en matière de blindage, de matériau de gaine, d'ignifugation ou de résistance au feu et de longueur de câble peuvent être confirmées en fonction de l'application et des spécifications techniques.

5. Le câble est-il adapté à une exposition à l’huile, aux acides et aux alcalis ?

Les options de gaine disponibles incluent le caoutchouc de silicone, le fluoroplastique, le composé de gaine en nitrile et le PVC résistant aux hautes températures. En présence d'huile, d'acide, d'alcali, d'humidité ou de milieux corrosifs, le matériau de la gaine doit être sélectionné en fonction de l'environnement de travail réel.

6. Quelles informations sont nécessaires pour une commande groupée de commerce extérieur ?

Veuillez fournir la section de conducteur requise, la quantité de conducteurs, la température de fonctionnement, la tension nominale, les exigences de blindage, le matériau de la gaine, la longueur du câble, l'environnement d'application et les normes techniques applicables. Ces détails permettent de confirmer la construction du câble et les spécifications de production avant le devis.
