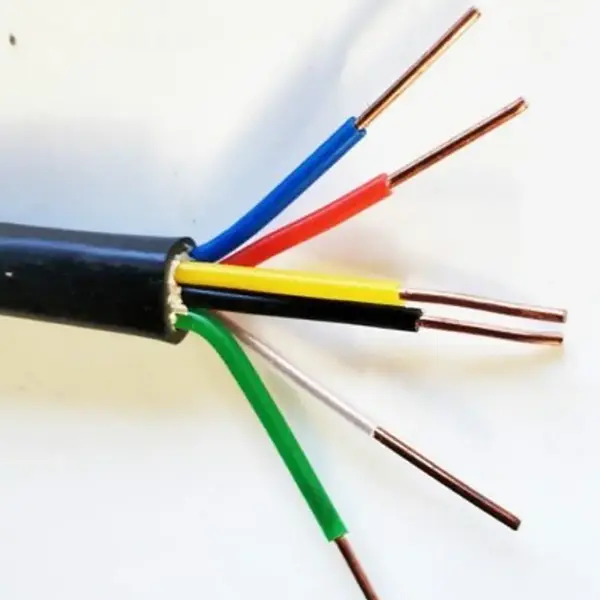

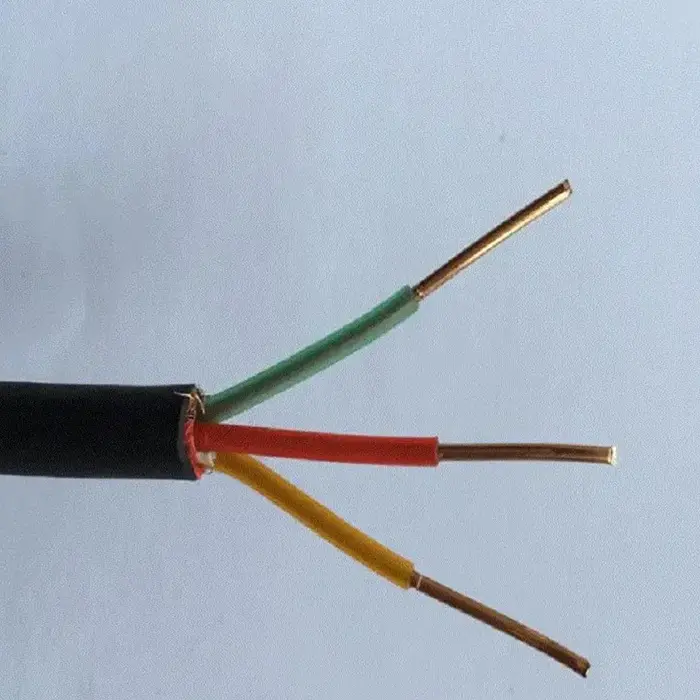

Câble de commande en cuivre XLPE ignifuge

Modèles de produits : ZR (ZA, ZB, ZC) -KYJV, ZR (ZA, ZB, ZC) -KYJVP, etc.

Le câble de commande en cuivre XLPE ignifuge est utilisé dans les circuits de commande et de signal basse tension où la propagation des flammes doit être limitée. La construction standard combine un conducteur en cuivre sans oxygène avec une isolation XLPE et une gaine extérieure ignifuge, avec des configurations de conducteurs solides ou flexibles disponibles pour différentes exigences de câblage. Les versions blindées et blindées étendent la gamme aux installations où les interférences électromagnétiques ou la protection mécanique doivent également être prises en compte.

L'isolation XLPE est spécifiée pour une température de fonctionnement maximale à long terme de 90 °C, tandis que le câble est disponible dans des configurations 450/750 V avec plusieurs nombres de conducteurs et sections de conducteurs. Les qualités ignifuges Z(A, B, C), les blindages, les blindages et les longueurs spéciales peuvent être sélectionnés en fonction du circuit de commande et des conditions de pose.

Spécifications du produit, dimensions et tableau des paramètres techniques

Construction et performances

1. Isolation XLPE pour le câblage de contrôle de température élevée

Le système d'isolation est basé sur du polyéthylène réticulé plutôt que sur une isolation conventionnelle en PVC. Selon les spécifications fournies, la couche XLPE a une température de fonctionnement maximale à long terme de 90 °C et une tolérance de surcharge à court terme de 130 °C. Cela rend la construction appropriée pour les équipements de contrôle et les installations électriques où le câble peut subir des températures de fonctionnement plus élevées.

2. Conducteurs en cuivre pour circuits de commande et de signal

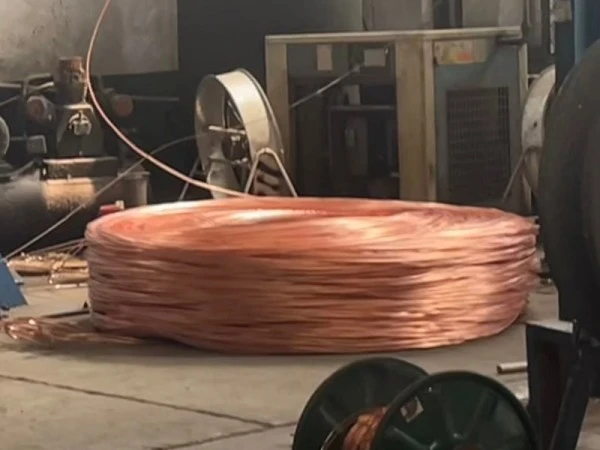

La spécification des conducteurs couvre 99,99 % de cuivre sans oxygène de haute pureté, avec des conducteurs solides de classe 1 et des conducteurs flexibles toronnés de classe 5 disponibles. Le choix entre une construction rigide et flexible peut être adapté à la méthode de câblage, à la disposition des bornes et à l'espace d'installation.

3. Gaine ignifuge et protection optionnelle

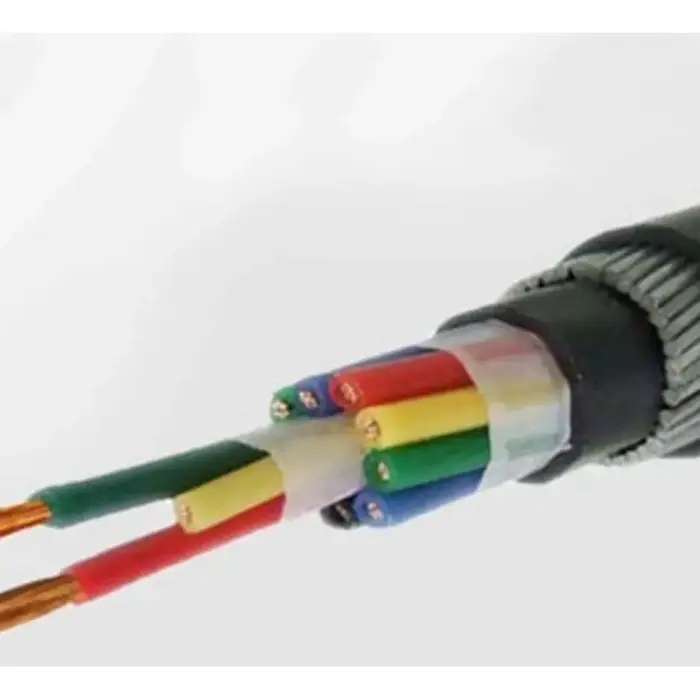

La gaine extérieure peut être en PVC ignifuge ou en polyéthylène (polyoléfine), avec des qualités ignifuges Z(A, B, C) disponibles. Les configurations blindées ZR-KYJYP et blindées ZR-KYJV22 ou ZR-KYJY23 répondent à des exigences d'installation supplémentaires. Le blindage est pertinent lorsque les interférences électromagnétiques doivent être contrôlées, tandis que l'armure en ruban d'acier offre une protection mécanique pour des conditions de pose spécifiées.

Choix de la configuration des câbles pour l'installation

La construction appropriée ne dépend pas seulement de la taille du conducteur. Le nombre de conducteurs doit correspondre au nombre de circuits de commande ou de signal, tandis que la classe de conducteurs doit correspondre à la méthode d'installation. Pour les chemins de câbles et le câblage fixe intérieur, une construction non blindée peut suffire. Les versions blindées peuvent être envisagées pour les circuits affectés par des interférences électromagnétiques, tandis que les versions blindées sont destinées aux installations où le câble est exposé à une pression mécanique ou à des conditions d'enfouissement direct.

Pour les projets nécessitant des caractéristiques réduites de fumée et d'halogène, la version ignifuge à faible fumée WDZ disponible doit être spécifiée séparément. Le rayon de courbure minimum doit également être pris en compte lors du routage : les données fournies indiquent ≥6 fois le diamètre extérieur du câble pour les versions non blindées, ≥8 fois pour la version blindée et ≥12 fois pour les versions blindées.

Applications typiques

1. Systèmes de protection contre les incendies et de contrôle des bâtiments

Les câbles de commande XLPE ignifuges peuvent être intégrés dans les circuits de commande basse tension pour les équipements de protection incendie, l'automatisation des bâtiments et les systèmes électriques associés. La quantité de conducteurs et la taille des conducteurs doivent être adaptées à l'équipement de contrôle et à la disposition du circuit plutôt que sélectionnées uniquement en fonction du diamètre total du câble.

2. Équipements photovoltaïques et de stockage d'énergie

Les armoires de commande, les équipements liés aux onduleurs et les systèmes de stockage d'énergie peuvent contenir plusieurs circuits de commande et de signal basse tension dans une zone d'installation confinée. L'isolation XLPE offre une plage de températures de fonctionnement spécifiée plus élevée que les câbles de commande en PVC couramment utilisés pour les applications à basse température, sous réserve des spécifications réelles du câble et des conditions de fonctionnement.

3. Automatisation industrielle et équipements de processus

La gamme de câbles peut être utilisée pour les circuits de commande associés aux moteurs, pompes, ventilateurs, machines-outils, armoires PLC et autres équipements industriels. Les versions à conducteur flexible sont utiles lorsque le routage nécessite une plus grande flexibilité de câble, tandis que des constructions blindées peuvent être envisagées pour les circuits de signaux exposés aux interférences électromagnétiques.

4. Installations de services publics et d’infrastructures souterraines

Les configurations blindées ZR-KYJV22 et ZR-KYJY23 offrent une option pour les installations nécessitant une protection mécanique supplémentaire, y compris les applications spécifiées d'enfouissement direct. Les versions non blindées peuvent être utilisées dans les chemins de câbles, les conduits intérieurs et les tranchées de câbles où la protection mécanique est déjà assurée par la méthode d'installation.

5. Équipements électriques et projets axés sur l'exportation

Pour les sous-stations, les centrales électriques, les équipements électriques et les projets à l'étranger, les spécifications de câble requises doivent être confirmées par rapport à la norme du projet, à la classe de tension, à la méthode d'installation et aux exigences de documentation. La documentation du produit, les enregistrements de tests et l'emballage des bobines peuvent être organisés en fonction des exigences de livraison du projet.

Vérification technique avant de commander

Pour un projet de câble de commande, les informations les plus utiles à confirmer avant la production sont la tension requise, la classe de conducteur, la section, le nombre de conducteurs, le grade ignifuge et l'environnement de pose. Un blindage ou un blindage doit être spécifié lorsque les interférences électromagnétiques ou la protection mécanique font partie des exigences d'installation.

Les données techniques fournies couvrent des sections de conducteurs de 0,75 à 6 mm² et des configurations de conducteurs standard de 2 à 61 conducteurs. La longueur de livraison peut être personnalisée, tandis que l'identification du câble utilise des conducteurs multicolores avec un conducteur de terre vert-jaune. Pour les commandes à l’exportation, l’emballage peut inclure des bobines en plastique ou des bobines en bois fumigé selon les exigences d’expédition.

FAQ

1. Quelles normes sont spécifiées pour ce câble ?

Les spécifications du produit fournies répertorient GB/T 9330 et GB/T 19666 comme normes nationales applicables. Si un projet nécessite une certification supplémentaire, des rapports de test ou des documents d'exportation, la liste des documents requis doit être confirmée avant la production.

2. Quelle plage de température est spécifiée pour l’isolation XLPE ?

Les données techniques spécifient une température de fonctionnement maximale à long terme de 90 °C et une tolérance de surcharge à court terme de 130 °C. La température de pose minimale standard est ≥0 °C, tandis qu'une version résistante au froid est répertoriée pour une construction directe à -30 °C.

3. Quelles tailles de conducteurs et configurations de noyau sont disponibles ?

Les sections transversales standard des conducteurs sont de 0,75, 1,0, 1,5, 2,5, 4 et 6 mm². Les configurations de cœurs standard incluent 2, 3, 4, 5, 7, 10, 14, 19, 24, 37 et 61 cœurs, avec un nombre de cœurs spéciaux disponible pour une production personnalisée.

4. Quand faut-il spécifier une version blindée ou blindée ?

Le ZR-KYJYP blindé peut être envisagé lorsque le circuit de commande nécessite une protection contre les interférences électromagnétiques. Le ZR-KYJV22 ou le ZR-KYJY23 blindé est destiné aux conditions de pose où une protection mécanique supplémentaire est requise, y compris les applications spécifiées d'enfouissement direct. Les exigences en matière de rayon de courbure diffèrent entre ces constructions.

5. Que doit-on confirmer pour une offre de projet ?

Fournissez le modèle requis, la section transversale du conducteur, la quantité de noyaux, la longueur approximative, la méthode de pose et toutes les exigences en matière de blindage, de blindage, de faible dégagement de fumée ou de résistance au froid. Pour les commandes à l'exportation, la destination, les exigences en matière de bobines et les documents techniques ou d'inspection requis doivent également être confirmés.

6. Le câble peut-il être fourni dans des longueurs personnalisées ?

Oui. Les spécifications fournies répertorient les longueurs de livraison personnalisables avec une tolérance de longueur indiquée de ±0,5 %. Des nombres de cœurs spéciaux et des configurations fonctionnelles peuvent également être discutés en fonction des exigences du projet.
