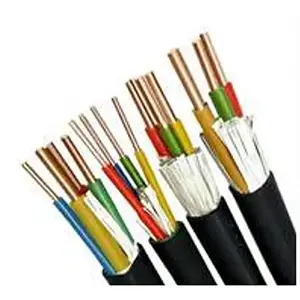

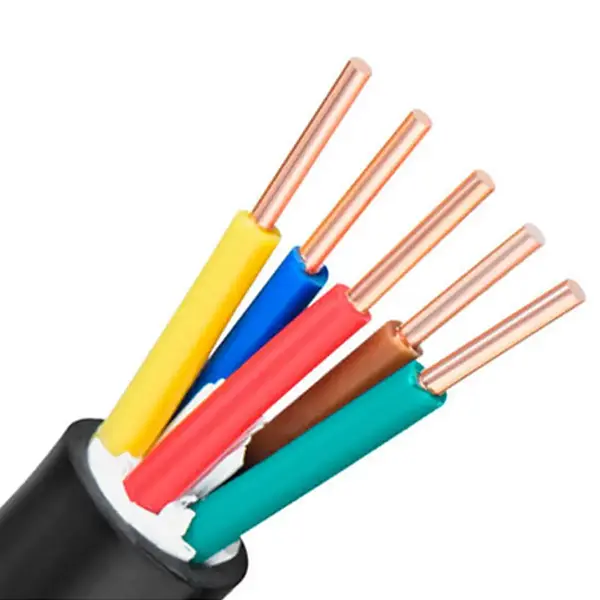

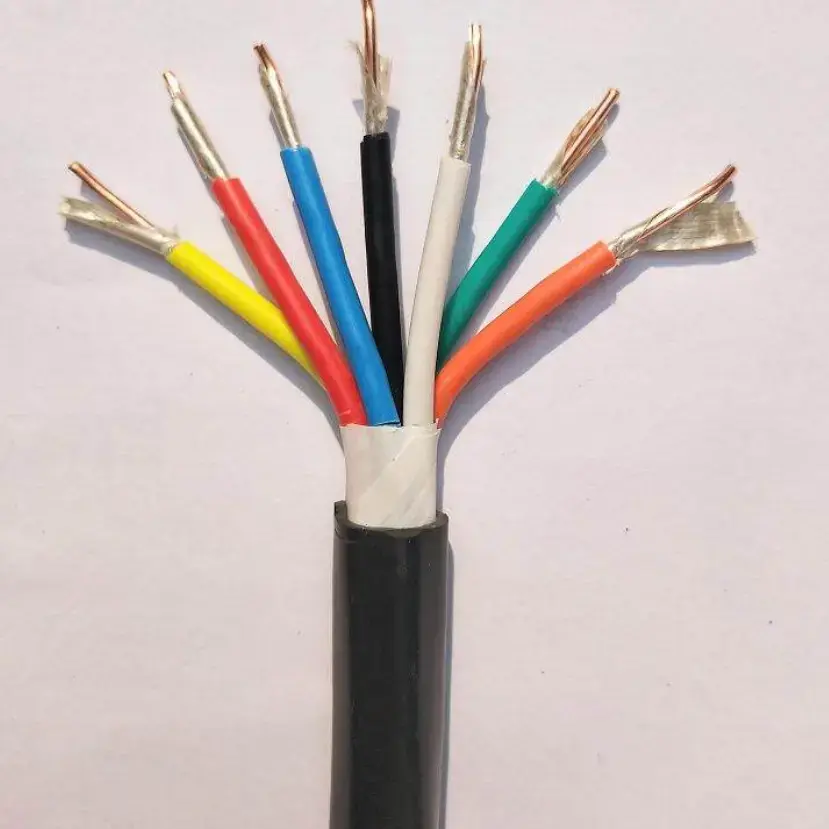

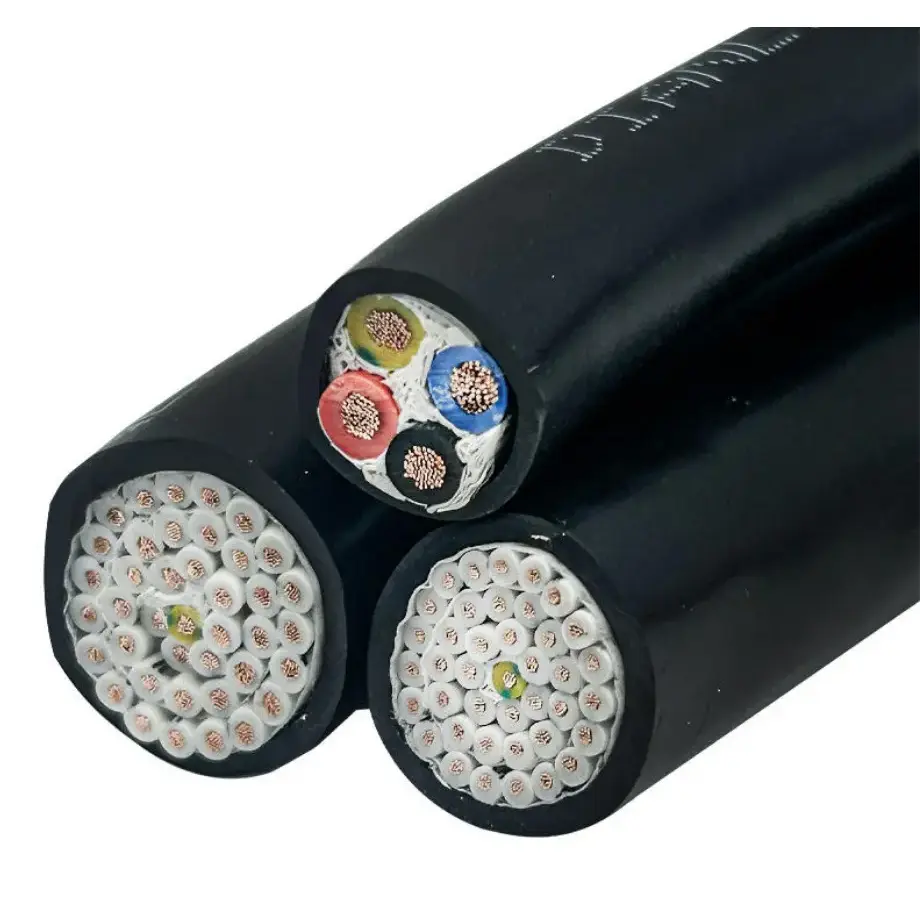

Câble de commande résistant au feu en cuivre PVC

Modèle de produit de base : N-KVV (NH-KVV).

Le câble de commande résistant au feu en cuivre PVC combine un conducteur en cuivre, une couche ignifuge en ruban de mica et une isolation et une gaine en PVC pour les circuits de commande et auxiliaires qui nécessitent une construction de câble résistant au feu. Le câble 450/750 V est destiné aux applications où le maintien de la continuité du circuit pendant une période spécifiée en cas d'exposition au feu fait partie de la conception du système. Selon la construction du conducteur, le câble peut être configuré avec des conducteurs en cuivre de classe 1 ou de classe 5.

Le ruban de mica forme la couche ignifuge clé autour du conducteur, tandis que les options de conducteurs flexibles facilitent le passage du câble à travers les chemins de câbles, les armoires de commande et les connexions d'équipement. La sélection des spécifications doit prendre en compte la section des conducteurs, la quantité de conducteurs, les conditions d'installation et les exigences de résistance au feu du système électrique complet.

Spécifications du produit Dimensions et tableau des paramètres techniques

Construction résistante au feu et conception de câbles

Couche ignifuge Mica-Tape

Le ruban de mica est positionné autour du conducteur comme principal composant résistant au feu. En cas d'exposition au feu, cette couche est destinée à maintenir l'isolation électrique pour les conditions de test spécifiées et à contribuer à préserver la continuité du circuit pendant la période requise. Le degré de résistance au feu réel doit être confirmé par rapport aux spécifications du produit et à la méthode d'essai applicables au projet.

Options de conducteurs en cuivre

La construction du conducteur peut être basée sur du cuivre de classe 1 ou de classe 5 selon la configuration de câble requise. Le tableau technique fournit les valeurs de quantité de conducteur, de section transversale et de résistance à 20 ℃ DC, permettant de vérifier les paramètres électriques avant la confirmation des spécifications.

Isolation et gaine en PVC

Le PVC assure l'isolation primaire autour du conducteur et contribue à la protection mécanique globale du câble. L'épaisseur d'isolation indiquée change avec la section nominale, de sorte que les spécifications du câble doivent être sélectionnées en même temps que la taille du conducteur requise et les conditions d'installation.

Comment le câble s'adapte aux systèmes de contrôle de protection incendie

Le câble de commande résistant au feu en cuivre PVC est destiné aux circuits où les fonctions de contrôle, d'alarme, de surveillance ou auxiliaires peuvent devoir rester disponibles pendant un incendie pendant une période définie. Les circuits typiques comprennent les armoires de commande de protection incendie, les équipements d'évacuation des fumées, les pompes à incendie et autres systèmes à commande électrique.

La fonction de résistance au feu doit être considérée comme faisant partie de la conception complète du circuit. Le cheminement des câbles, la méthode de support, l'équipement connecté, l'environnement d'installation et la classification de résistance au feu requise peuvent tous affecter les performances finales du système.

Scénarios d'application

1. Ingénierie de protection contre l'incendie : armoires de commande de liaison de protection contre l'incendie, systèmes d'alarme incendie, ventilateurs d'évacuation des fumées et circuits de commande de pompes à eau d'incendie.

2. Centrales électriques : armoires de commande électrique, lignes de commande secondaires pour les groupes électrogènes et câblage de commande ou de signal dans les salles de distribution d'énergie.

3. Industrie métallurgique : consoles de commande automatiques et circuits de contrôle pour les équipements de la chaîne de production dans les ateliers métallurgiques.

4. Construction de bâtiments : salles des machines au sous-sol, systèmes de climatisation centraux et systèmes de contrôle de tringlerie de protection incendie des ascenseurs.

5. Industrie générale : équipements de traitement des eaux usées, lignes de production de séchage et circuits de commande de support de machines-outils lorsqu'une construction résistante au feu est requise.

Considérations pratiques de sélection

1. Section transversale du conducteur

La section requise doit être déterminée à partir de la charge électrique, de la fonction du circuit, de la résistance admissible du conducteur et des exigences d'installation applicables. Les données disponibles couvrent des sections nominales de 0,5 mm² à 6 mm².

2. Quantité de base

La quantité de conducteurs doit correspondre au nombre de circuits de commande, d'alarme, de surveillance et auxiliaires à transporter. Le tableau répertorie les configurations de cœur recommandées jusqu'à 61 cœurs, avec des quantités de cœurs personnalisées disponibles selon les spécifications fournies.

3. Flexibilité et itinéraire d'installation

Lorsque les câbles doivent passer à travers des armoires de commande, des plateaux ou des connexions d'équipement, la construction des conducteurs et les conditions de flexion admissibles doivent être prises en compte ensemble. Le rayon de courbure requis doit être confirmé à partir des spécifications du câble applicable plutôt que supposé à partir du seul type de conducteur.

4. Exigences de résistance au feu

Les câbles résistants au feu doivent être sélectionnés en fonction de la durée d'essai requise, des conditions d'exposition au feu et de la norme du système. Un câble ne doit pas être spécifié uniquement par le terme « résistant au feu » ; la classification de performance requise et la documentation d'essai à l'appui doivent également être confirmées.

Vérification qualité et technique

Pour l'approvisionnement du projet, les principaux points de vérification comprennent le matériau et la construction du conducteur, la section nominale, la résistance du conducteur, la configuration du ruban mica, l'épaisseur de l'isolation en PVC et les dimensions du câble fini. Ces caractéristiques mesurables constituent une base pratique pour comparer le câble fourni avec les spécifications techniques convenues.

Pour les commandes d'exportation ou d'ingénierie, Qiancheng peut coordonner la documentation produit requise en fonction des spécifications du câble et des exigences du projet. Si un rapport d'essai de résistance au feu, un certificat ou un document d'inspection spécifique est requis, il doit être identifié avant la confirmation de la commande afin que la documentation applicable puisse être vérifiée par rapport à la configuration réelle du câble.

FAQ

Quelle est la tension nominale de ce câble de commande en cuivre PVC résistant au feu ?

La tension nominale est de 450/750 V. Il est destiné aux circuits de commande, de surveillance et auxiliaires où la construction résistante au feu spécifiée est requise.

Quel matériau assure la fonction ignifuge ?

Le ruban de mica est utilisé comme couche ignifuge autour du conducteur. Sa fonction est d'aider à maintenir l'isolation électrique et la continuité du circuit dans les conditions d'essai incendie spécifiées.

Quelles tailles de conducteurs sont couvertes par le tableau des spécifications ?

Le tableau couvre les sections nominales de 0,5 mm² à 6 mm², avec les configurations de conducteurs correspondantes, l'épaisseur d'isolation en PVC et les valeurs de résistance des conducteurs CC de 20 ℃.

Combien de cœurs peuvent être configurés ?

Les numéros de noyau recommandés répertoriés sont 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 et 61. Les quantités de noyaux personnalisées peuvent être discutées en fonction des spécifications du projet.

Où peut-on utiliser ce câble de commande résistant au feu en cuivre PVC ?

Il peut être appliqué dans les systèmes de contrôle de protection incendie, les circuits de contrôle de centrales électriques, les équipements métallurgiques, les systèmes mécaniques et électriques des bâtiments, les équipements de traitement des eaux usées et d'autres applications de contrôle industriel où une construction de câbles résistant au feu est requise.

Quelles informations doivent être fournies pour un devis de projet ?

Pour la confirmation des spécifications, il est utile de fournir le modèle requis, la section transversale du conducteur, la quantité de conducteurs, la longueur du câble, l'environnement d'installation, les exigences de résistance au feu et tous les documents techniques ou dossiers d'inspection requis.
