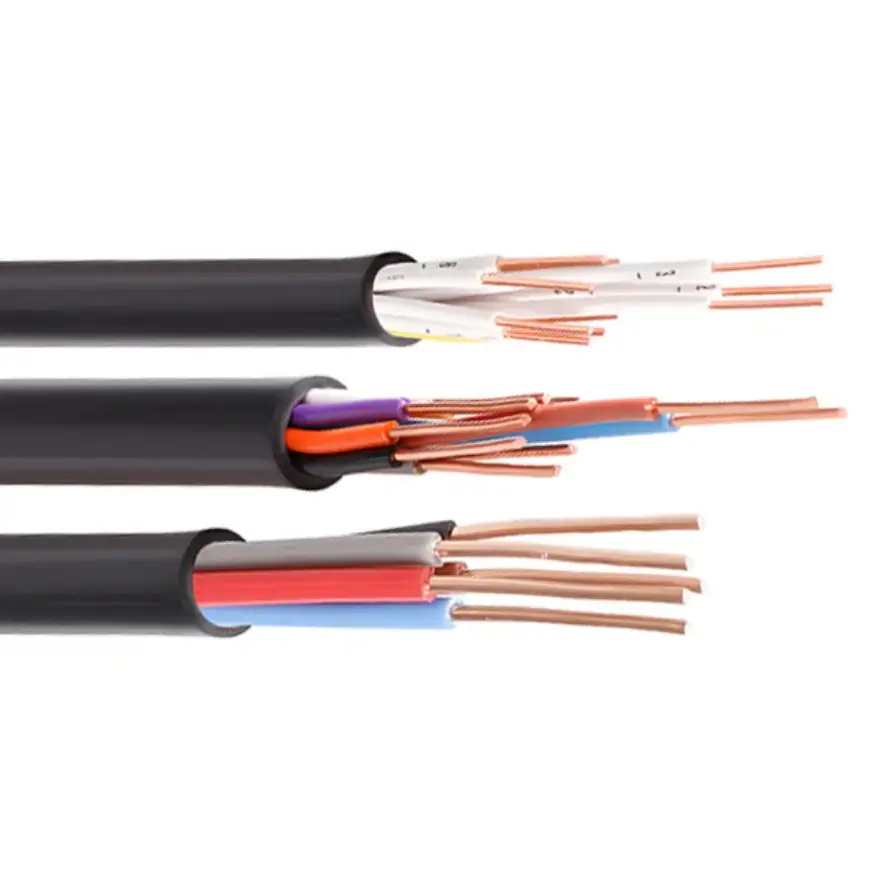

Câble de commande en cuivre PVC

Modèle de produit de base : KVV

Le câble de commande en cuivre PVC combine un conducteur en cuivre sans oxygène de haute pureté avec une isolation en PVC et une gaine de protection pour les circuits de commande, de surveillance et auxiliaires basse tension. La construction KVV est destinée au câblage fixe où plusieurs signaux de commande ou fonctions électriques doivent être acheminés via le même câble. La taille des conducteurs, la quantité de noyaux, le blindage et l'armure peuvent être sélectionnés en fonction de la configuration de l'équipement et de l'environnement d'installation.

Pour l'automatisation industrielle, les équipements électriques et les systèmes de contrôle de bâtiment, ce câble offre une option de câblage multiconducteur pratique pour connecter des armoires de commande, des appareils de terrain, des moteurs, des capteurs et d'autres circuits auxiliaires. La spécification applicable doit être confirmée par la tension du circuit, la section du conducteur, le nombre de conducteurs, la méthode de pose et les conditions environnementales plutôt que par le seul nombre de conducteurs.

Spécifications du produit Dimensions et tableau des paramètres techniques

Caractéristiques de construction et électriques

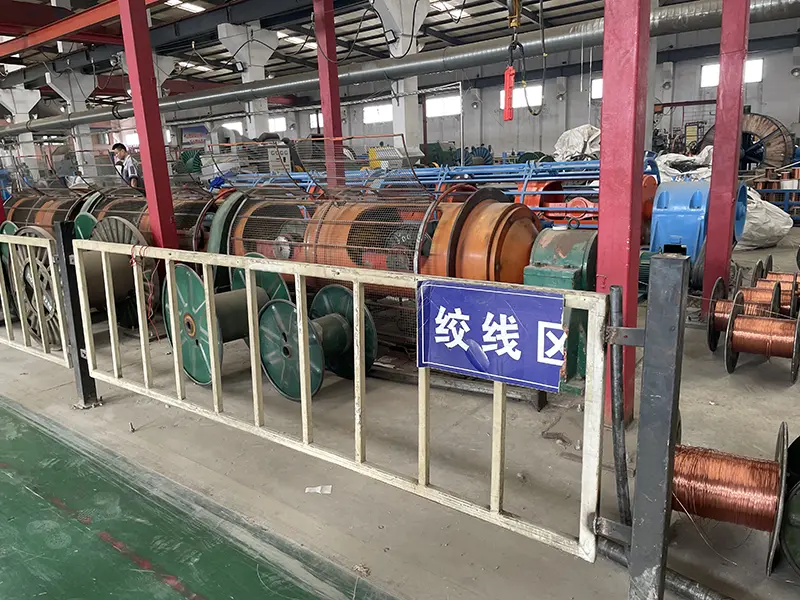

Conducteur en cuivre pour circuits de commande et auxiliaires

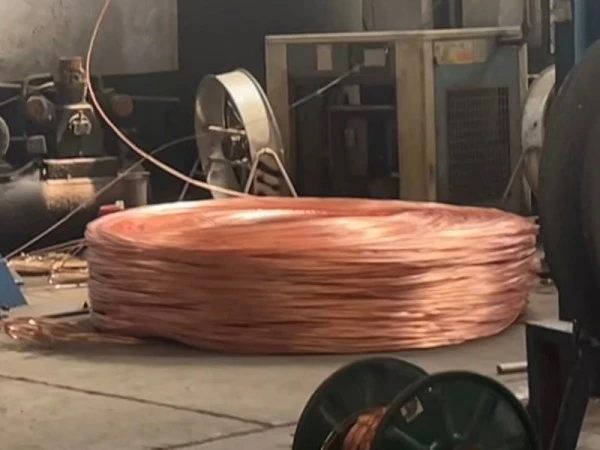

Le conducteur est spécifié en cuivre sans oxygène de haute pureté, avec des options de section transversale de 0,5 à 10 mm². Pour les applications de commande, la taille du conducteur doit correspondre à la charge connectée, à la tension de commande, à la chute de tension admissible et à la distance d'installation. La gamme de conducteurs disponible de 2 à 61 conducteurs permet également à un seul câble d'accueillir plusieurs circuits de contrôle ou de surveillance.

Isolation et gaine en PVC

Le PVC fournit l'isolation électrique principale et la protection externe pour la construction KVV standard. La température de fonctionnement maximale à long terme indiquée est de 70 ℃, tandis que le tableau spécifie une température ambiante de pose d'au moins 0 ℃. Les conditions d'installation en dehors de ces limites nécessitent une confirmation de la construction du câble et de la qualité du matériau applicable plutôt que de simplement modifier la méthode d'installation.

Options de blindage et de blindage

Les circuits de commande installés à proximité d'équipements à fréquence variable, de moteurs ou d'autres sources électriques peuvent nécessiter un blindage supplémentaire. Les configurations KVVP et KVVRP peuvent utiliser un blindage tressé avec le taux de couverture spécifié, tandis que le KVVP2 utilise un ruban de cuivre. Là où la protection mécanique est une priorité, la construction KVV22 ajoute un double blindage en ruban d'acier. Ces configurations doivent être sélectionnées en fonction de la source d'interférence, de l'exposition mécanique et du parcours de pose.

Conditions d'installation qui affectent la sélection des câbles

La méthode d'installation est directement liée à la construction du câble requise pour un projet. Les câbles non armés répertoriés dans le tableau des spécifications ont un rayon de courbure minimum de 6 fois le diamètre extérieur du câble, tandis que les constructions blindées ou blindées par ruban de cuivre nécessitent au moins 12 fois le diamètre extérieur. Le maintien du rayon de courbure spécifié permet d'éviter des contraintes mécaniques excessives sur l'isolation et la structure du câble lors de l'installation.

Pour l'enfouissement direct, la profondeur minimale indiquée est de 0,7 m, avec une protection supplémentaire contre les dommages mécaniques externes. Lorsque plusieurs câbles sont installés en parallèle, un espace de dissipation thermique adéquat doit être maintenu. Ces détails sont particulièrement pertinents lorsque la même spécification de câble de commande est utilisée dans différentes zones d'installation.

Scénarios d'application

Automatisation industrielle : le câble de commande en cuivre PVC peut être utilisé pour les armoires de commande PLC, les équipements de ligne de production, les circuits de commande de machines et le câblage de signaux auxiliaires où plusieurs fonctions de contrôle basse tension doivent être connectées.

Équipement mécanique et électrique : appliqué aux circuits de contrôle et de rétroaction associés aux pompes, ventilateurs, compresseurs, machines-outils, équipements de réfrigération et autres machines électriques.

Systèmes de bâtiments et municipaux : Utilisé dans l'automatisation des bâtiments, le contrôle des ascenseurs, les équipements de lutte contre l'incendie, le contrôle de l'éclairage public et les systèmes d'approvisionnement en eau ou de drainage lorsque les spécifications du câble correspondent aux exigences du circuit applicable.

Nouveaux équipements énergétiques : peuvent être utilisés pour les circuits de contrôle et de surveillance auxiliaires autour des équipements photovoltaïques, des systèmes de stockage d'énergie et des infrastructures de charge lorsque la tension, la température et les conditions d'installation correspondent aux spécifications applicables.

Transport et entreposage : appliqué aux circuits de contrôle des systèmes de transport, des équipements d'entrepôt et d'autres systèmes logistiques électriques. Des constructions blindées ou blindées peuvent être envisagées lorsque les interférences ou l'exposition mécanique nécessitent une protection supplémentaire.

Vérification de la qualité et des spécifications

Pour un achat technique ou une spécification de projet, le câble de commande en cuivre PVC doit être vérifié par rapport à des paramètres mesurables plutôt que de se fier uniquement aux descriptions générales du produit. Les éléments pertinents incluent le matériau conducteur, la section transversale, la quantité de noyaux, la résistance d'isolement, les performances de tenue à la tension, le rayon de courbure et la structure de blindage ou d'armure sélectionnée.

La spécification fournie identifie GB/T 9330-2020 comme norme de référence et fournit les exigences nominales en matière de tension, de résistance, d'isolation et d'installation. Pour les projets d'exportation, la norme CEI requise, la documentation de test et les exigences du marché de destination doivent être confirmées séparément avant la production. Lorsqu'une construction blindée, blindée ou résistante au feu est requise, le modèle exact doit également être indiqué dans les spécifications d'achat.

Comment sélectionner la spécification appropriée

Commencez par la fonction électrique du circuit et déterminez si le câble transporte des signaux de commande, de surveillance, de retour ou auxiliaires. Confirmez ensuite la section de conducteur requise et la quantité de conducteurs. Pour les projets comportant des interférences électriques, envisagez une construction blindée ; pour les itinéraires exposés où la protection mécanique est importante, une version blindée peut être plus appropriée.

Pour les systèmes de contrôle plus importants, la réservation de cœurs supplémentaires peut fournir de la capacité pour de futurs changements de circuit. Le tableau répertorie une suggestion de 10 à 20 % de noyaux de rechange, tandis que la sélection de la section doit être vérifiée par rapport à la charge réelle, à la longueur du circuit, à la chute de tension et aux conditions d'installation. Un conducteur plus grand ne doit pas être sélectionné uniquement parce que le projet comporte un plus grand nombre de points de contrôle.

FAQ

1. Quelle norme est utilisée pour ce câble ?

La spécification fournie pour les références de produits GB/T 9330-2020 pour les câbles de commande isolés en plastique. Pour les commandes à l'exportation, les exigences CEI et les normes du marché de destination doivent être confirmées en fonction de l'application réelle et de la construction du câble.

2. Quelles quantités de conducteurs et quelles tailles de conducteurs sont disponibles ?

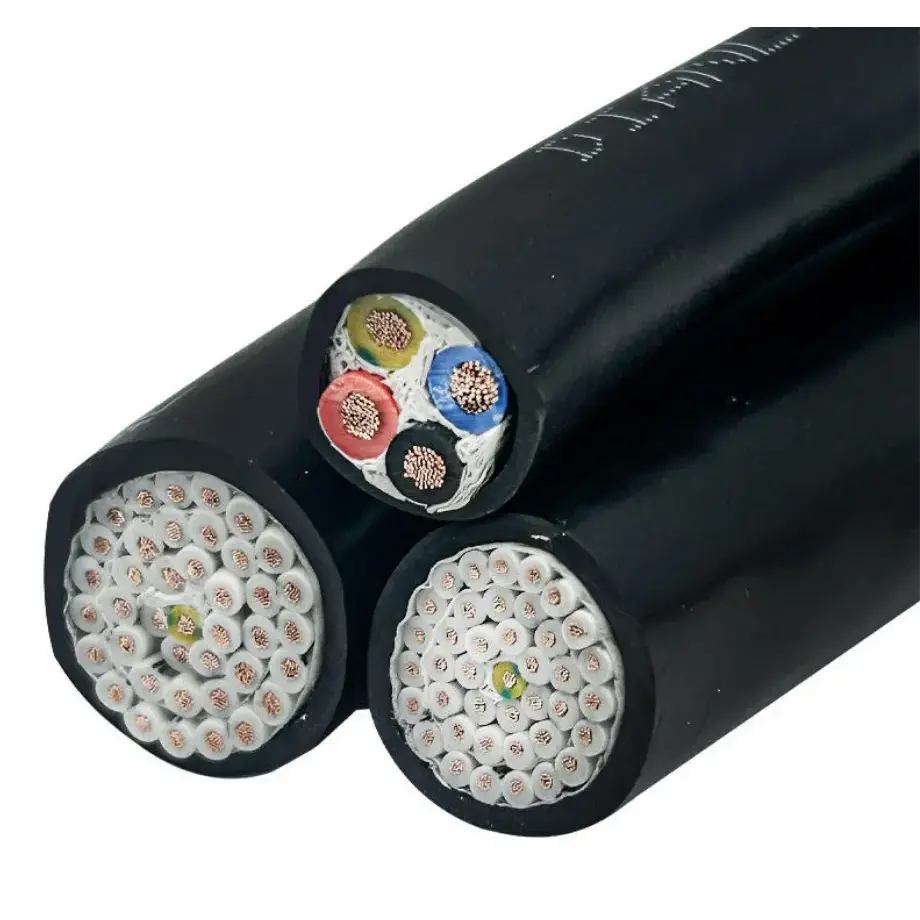

La gamme répertoriée couvre 2 à 61 conducteurs et des sections de conducteur de 0,5 à 10 mm². Les quantités de noyaux communs incluent 4, 7, 10, 14, 19, 24 et 37 noyaux, tandis que 0,75, 1,0, 1,5 et 2,5 mm² sont répertoriés comme sections transversales communes.

3. Une version blindée est-elle disponible pour les applications avec interférences électriques ?

Oui. Les constructions KVVP et KVVRP peuvent être spécifiées avec un blindage tressé au taux de couverture indiqué d'au moins 80 %. KVVP2 utilise un ruban de cuivre. La structure de blindage appropriée dépend de la source d'interférence et de l'environnement d'installation.

4. Quelles sont les exigences en matière de température de fonctionnement et de pose ?

Les données techniques fournies indiquent une température de fonctionnement maximale autorisée à long terme de 70 ℃ et une température ambiante de pose conventionnelle d'au moins 0 ℃. Si une installation en dessous de 0℃ est requise, le préchauffage du câble est spécifié dans le tableau. Les constructions spéciales à basse température doivent être confirmées séparément pour les environnements plus froids.

5. Le câble peut-il être utilisé pour un enterrement direct ?

La spécification fournie indique une profondeur minimale de pose enfouie directement de 0,7 m et appelle à une protection contre les dommages mécaniques externes. La construction réelle du câble doit être vérifiée par rapport aux conditions du sol, à l'exposition mécanique, à l'humidité et aux exigences d'installation du projet avant l'enfouissement direct.

6. Quelles informations doivent être fournies lors d’une demande de devis ?

Pour une vérification précise des spécifications, indiquez la quantité de conducteurs requise, la section du conducteur, la tension nominale, la longueur du câble, la méthode de pose et l'environnement d'installation. Si un blindage, un emballage en ruban de cuivre, un blindage en ruban d'acier ou une construction résistante au feu est requis, incluez l'exigence correspondante afin que le modèle de câble et la documentation technique puissent correspondre correctement.
