Câble de commande ignifuge en cuivre PVC

Modèles de produits : ZR-KVV à savoir Z(A、B、C、D) -KVV, ZR-KVVP à savoir Z(A、B、C、D) -KVVP, ZR-KVV22 à savoir Z(A、B、C、D) -KVV22, etc.

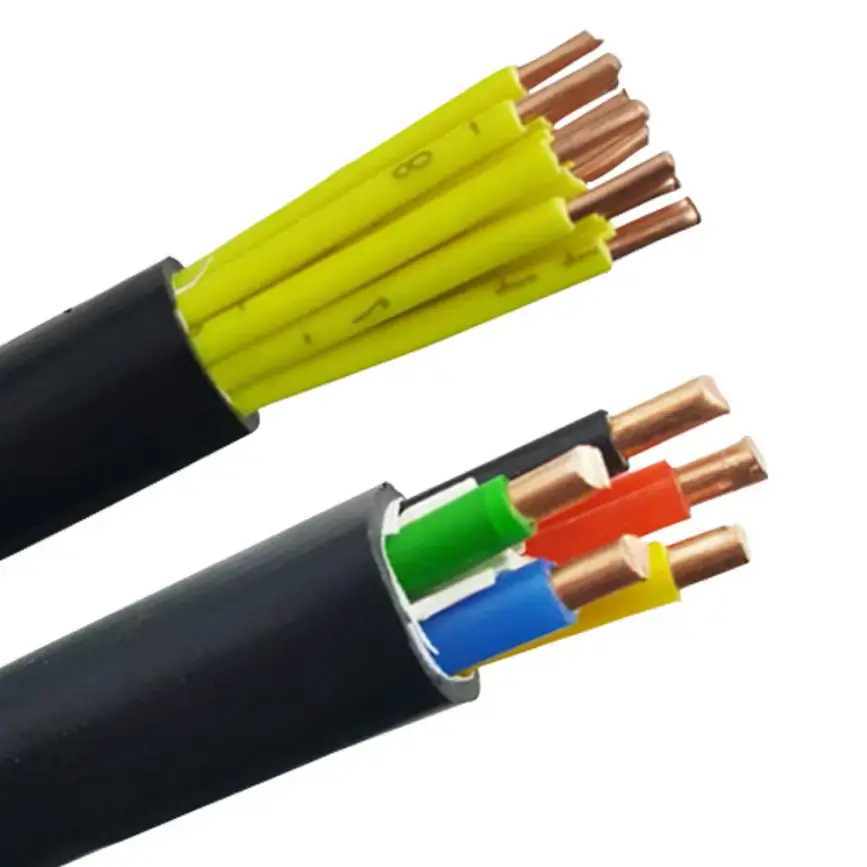

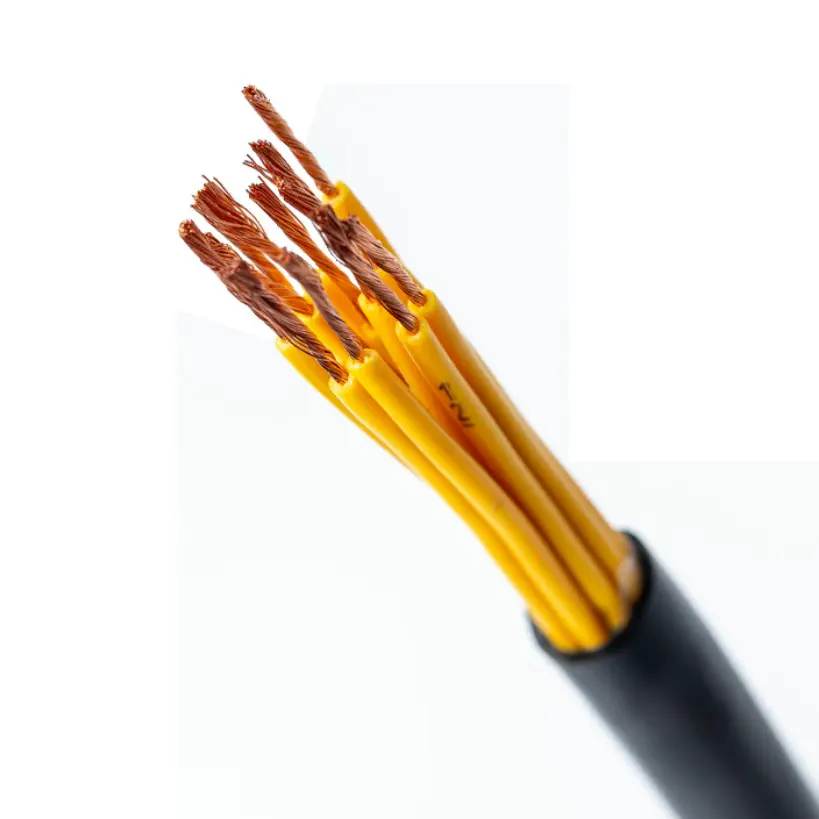

Le câble de commande ignifuge en cuivre PVC est un câble de commande 450/750 V utilisant des conducteurs en cuivre de haute pureté sans oxygène, du ruban de mica et une isolation et une gaine en PVC ignifuge. Des constructions de conducteurs solides de classe 1, toronnés de classe 2 et flexibles de classe 5 sont disponibles pour différentes conditions de câblage. Le câble est destiné aux circuits de commande, de surveillance et auxiliaires dans les installations industrielles, les bâtiments et autres systèmes électriques basse tension où des performances ignifuges et résistantes au feu sont requises.

La construction du câble peut également inclure en option une tresse de fil de cuivre ou un blindage en ruban de cuivre, avec des quantités de conducteurs de 2 à 61 conducteurs. La sélection peut donc être basée sur le type de conducteur, la section transversale, la quantité de conducteurs, les exigences de blindage, la méthode d'installation et les exigences de résistance au feu applicables du projet.

Spécifications du produit Dimensions et tableau des paramètres techniques

Construction et performances

Options de conducteurs pour différentes conditions de câblage

Le câble est disponible avec des conducteurs en cuivre massifs, toronnés ou flexibles. Les constructions solides et toronnées peuvent être utilisées là où le chemin des câbles est relativement fixe, tandis que les conducteurs flexibles sont plus pratiques pour le câblage des armoires, les connexions d'équipements et les installations nécessitant une manipulation plus facile des câbles. La construction de conducteur appropriée doit être sélectionnée en fonction de la méthode d'installation et des exigences mécaniques.

Ruban mica et isolation PVC

Le ruban de mica forme la couche ignifuge autour du conducteur, tandis que le PVC fournit la principale isolation électrique. La gaine extérieure est également en PVC ignifuge. Cette combinaison confère au câble à la fois une construction résistante au feu définie et des caractéristiques ignifuges pour la configuration de câble applicable.

Blindage en option

Pour les circuits où les interférences électromagnétiques doivent être prises en compte, une tresse de fil de cuivre ou un ruban de cuivre peut être spécifié comme couche de blindage. Le taux de couverture de blindage indiqué est ≥80 %. La construction blindée doit être sélectionnée en fonction du type de signal, de l'équipement électrique environnant et de l'environnement d'installation.

Où le câble répond aux exigences pratiques de câblage

Le câble de commande ignifuge en cuivre PVC peut être configuré pour des conditions de câblage de commande fixes et plus flexibles. Cela réduit le besoin de sélectionner des constructions de conducteurs complètement différentes lorsqu'un projet contient des armoires de commande, des connexions d'équipement et des chemins de câbles fixes au sein du même système électrique.

Pour les circuits transportant des signaux de commande et de surveillance, la résistance du conducteur est une spécification importante plutôt qu'une simple description du matériau. Le tableau technique fournit les exigences de résistance d'isolement, de tension de tenue et de résistance des conducteurs qui peuvent être utilisées pour la confirmation technique avant de passer commande.

Lorsque la protection incendie fait partie de la conception électrique, les caractéristiques ignifuges et résistantes au feu du câble doivent être évaluées ainsi que le cheminement des câbles, les méthodes de support et les exigences du système complet de protection incendie. Les performances du câble ne doivent pas être considérées indépendamment de la méthode d'installation.

Scénarios d'application

1. Systèmes de protection contre l'incendie : armoires de commande de protection contre l'incendie, circuits liés à l'alarme, équipements d'évacuation des fumées et systèmes de contrôle des pompes à eau d'incendie.

2. Installations électriques : armoires de commande électrique, circuits auxiliaires des groupes électrogènes et câblage de commande ou de signalisation dans les salles de distribution d'énergie.

3. Automatisation industrielle : systèmes de contrôle pour les lignes de production, les machines et les équipements de processus où une construction de câbles ignifuges est requise.

4. Systèmes électriques du bâtiment : systèmes de contrôle d'ascenseur, équipements de climatisation centrale, salles des machines du sous-sol et autres applications d'automatisation du bâtiment.

5. Équipement industriel général : équipement de traitement des eaux usées, lignes de séchage, machines-outils et autres circuits de commande auxiliaires.

Vérification qualité et technique

Pour l'approvisionnement technique, les principaux points de vérification comprennent la construction du conducteur, la section du conducteur, l'épaisseur de l'isolation en PVC, la résistance de l'isolation, la tension de tenue, la résistance du conducteur, la configuration du blindage et les exigences spécifiées en matière de résistance au feu. Ces paramètres fournissent une base plus pratique pour l'acceptation du produit que les descriptions générales de la qualité des câbles.

Qiancheng peut fournir les spécifications du produit et la documentation technique applicables en fonction de la configuration du câble commandée. Pour les projets d'ingénierie et d'exportation, les exigences relatives aux rapports de test, aux certificats, aux dossiers d'inspection, à l'emballage et à la longueur des câbles doivent être confirmées avant la production.

Guide de sélection des spécifications

Section transversale du conducteur

La section de conducteur disponible est de 0,5 mm² à 10 mm². La sélection doit être basée sur la fonction du circuit, la charge électrique, la résistance admissible du conducteur et les exigences d'installation applicables.

Quantité de base

La configuration standard couvre 2 à 61 cœurs. La quantité de base doit être déterminée à partir du nombre de circuits de contrôle, de surveillance et auxiliaires requis par l'équipement ou le projet.

Exigences de blindage

Lorsque l'interférence du signal est un problème, un tressage en fil de cuivre ou un blindage en ruban de cuivre peut être envisagé. La méthode de blindage requise doit être confirmée en fonction de l'environnement électrique et des exigences du système de contrôle.

Performance au feu

Le tableau technique spécifie une condition d'exposition au feu d'au moins 830 ℃ pendant 90 minutes et des exigences ignifuges selon GB/T 19666. Les conditions de test et la documentation requises doivent être confirmées par rapport aux spécifications réelles du projet avant de passer la commande.

FAQ

1. Quelles normes sont spécifiées pour ce câble ?

Les données techniques font référence au GB/T 9330 pour la résistance des conducteurs CC et au GB/T 19666 pour les exigences ignifuges répertoriées. Toute certification ou documentation de test supplémentaire requise pour un projet d'exportation doit être confirmée en fonction de la configuration du câble commandée.

2. Quelles constructions de conducteurs sont disponibles ?

Le câble peut être configuré avec des conducteurs rigides solides ou des conducteurs flexibles multibrins. La construction appropriée dépend du fait que l'installation soit fixe, passe par une armoire de commande ou nécessite une plus grande flexibilité lors de l'installation.

3. Quelles sections transversales et quantités de noyau sont disponibles ?

Les sections de conducteurs répertoriées vont de 0,5 mm² à 10 mm², avec des quantités de conducteurs de 2 à 61 conducteurs. La combinaison finale doit être confirmée en fonction de la conception du circuit et de la configuration des câbles.

4. Le câble peut-il être blindé ?

Oui. Un tressage de fil de cuivre ou un enroulement de ruban de cuivre peuvent être spécifiés comme couche de blindage optionnelle, avec un taux de couverture de blindage répertorié de ≥80 %.

5. Où ce câble de commande ignifuge en cuivre PVC est-il couramment utilisé ?

Il est utilisé pour les circuits de contrôle, de surveillance et auxiliaires dans les systèmes de protection incendie, les installations électriques, les équipements d'automatisation industrielle, les systèmes électriques de bâtiment et d'autres applications industrielles où les caractéristiques ignifuges et résistantes au feu spécifiées sont requises.

6. Quelles informations sont nécessaires pour un devis ?

Fournissez le modèle requis, le type de conducteur, la section transversale, la quantité de conducteurs, les exigences de blindage, la longueur du câble, l'environnement d'installation et les exigences de performance incendie applicables. Tous les rapports d’inspection, certificats ou documents d’exportation requis doivent également être spécifiés à l’avance.
