Câble d'alimentation isolé XLPE 21/35 kV

Le câble d'alimentation isolé XLPE 21/35 kV de Qiancheng répond aux exigences de construction des lignes de transport principales à haute tension telles que la rénovation du réseau électrique urbain et la transmission d'énergie pour les sous-stations industrielles et minières.

Définition et introduction du produit

Nom complet du produit

Câble d'alimentation isolé XLPE Qiancheng 21/35 kV. Il est conforme aux deux normes GB/T 12706 et IEC 60840. Avec une tension nominale de 21/35 kV, il sert de câble de transmission d'énergie majeur à moyenne et haute tension.

Prise en charge de la qualification d'entreprise

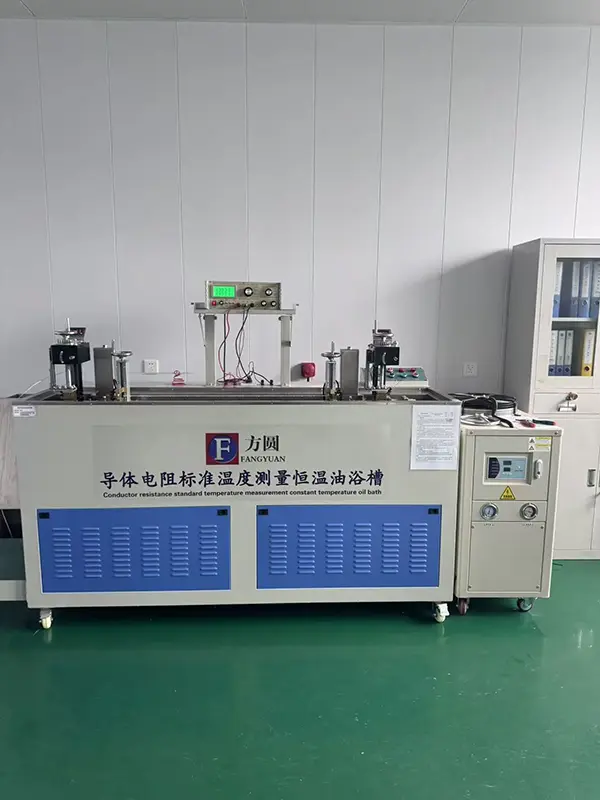

Notre usine possède 20 ans d'expérience dans la fabrication de câbles. Il est équipé d'un laboratoire d'essais accrédité CNAS. Les qualifications complètes peuvent être vérifiées sur le site officiel. Chaque lot de câbles est accompagné de rapports d'inspection qualité et de certificats d'usine, et tous les documents de qualification sont traçables pour vérification.

Cas de projets pratiques vérifiés

Plus de 800 000 mètres de câble d'alimentation isolé XLPE Qiancheng 21/35 kV ont été fournis pour l'extension des sous-stations, la rénovation de l'alimentation électrique haute tension dans les zones minières et les projets globaux de distribution d'électricité des parcs industriels de la région du Shandong. Les tests de fonctionnement sur le terrain prouvent l'absence de vieillissement ou de panne de l'isolation après 3 ans de fonctionnement continu à pleine charge.

Tableau des spécifications du produit et des paramètres techniques

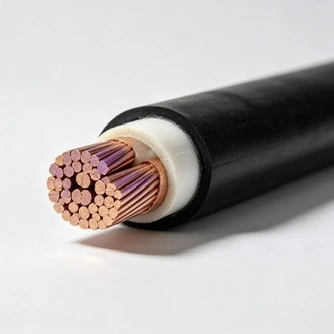

Structure de câble interne

Conducteur

Conducteur en cuivre toronné compacté sans oxygène de haute pureté. La résistance CC mesurée du conducteur est strictement maintenue dans les limites des normes nationales, avec une faible perte conductrice. Élévation de température mesurée sous une charge de courant importante ≤65K.

Couche isolante XLPE triple co-extrudée

Fabriqué par procédé intégré de triple co-extrusion. L'épaisseur de l'isolation est uniforme, sans entrefer. Il peut résister de manière stable à un test de tension à fréquence industrielle de 42 kV pendant 1 heure sans panne. Il sert de structure de support de pression de base du câble d'alimentation isolé XLPE Qiancheng 21/35 kV.

Couche de protection

Structure combinée d'un bouclier semi-conducteur interne et d'un bouclier semi-conducteur externe, qui égalise la distribution du champ électrique et empêche les dommages à l'isolation causés par la concentration locale du champ électrique.

Blindage et gaine extérieure

Le blindage en ruban d'acier résiste à la force d'écrasement et aux dommages causés par les excavations souterraines. La gaine extérieure en PEHD offre une résistance à la corrosion acide-alcali et au vieillissement UV, adaptée à de multiples scénarios de pose : enfouissement direct, installation de conduits et acheminement de chemins de câbles.

Avantages principaux du produit

Excellente stabilité d'isolation

Le matériau réticulé XLPE a une classe de résistance à la température de 90 ℃. Il peut résister à une surcharge à court terme à 250 ℃ pendant 5 secondes sans fondre. L'isolation ne se dégrade pratiquement pas en cas de transmission de charges lourdes à long terme, ce qui réduit la fréquence de maintenance des défauts de ligne.

Contrôle qualité entièrement traçable

Procédures de test depuis l’inspection entrante des matériaux en cuivre jusqu’à la livraison du câble fini. Les données de test clés, notamment la tenue en tension, la décharge partielle et le vieillissement thermique, sont enregistrées dans le système. Les acheteurs peuvent accéder à toutes les données de test originales via les numéros de lot.

Moins de pertes et plus d'économies d'énergie

Performances Le conducteur de forme compacte atteint un coefficient de remplissage supérieur à 92 %. Par rapport aux câbles ordinaires à brins lâches, la chute de tension de ligne diminue d'environ 7 % en mesure réelle, ce qui permet d'économiser la perte de consommation d'énergie pendant le fonctionnement à long terme du réseau électrique.

Forte compatibilité de personnalisation

Options personnalisables de câble d'alimentation isolé XLPE Qiancheng 21/35 kV : gaine LSZH sans halogène à faible dégagement de fumée, type ignifuge de classe A et type résistant au feu, s'adaptant aux conditions de travail spéciales de protection contre l'incendie telles que les tunnels et les salles de distribution d'énergie fermées.

Directives d'installation et de pose standard

Pose directement enterrée

Posez un coussin de sable fin au fond de la tranchée avant la pose. Profondeur d'enfouissement des câbles armés ≥0,8 m. Évitez les zones sujettes au roulage de véhicules lourds. Terminer le marquage du tracé après la construction pour éviter la coupure des câbles lors d'une excavation ultérieure.

Pose de Chemins de Câbles / Tunnels

Pour un seul câble d'alimentation isolé XLPE Qiancheng 21/35 kV, le rayon de courbure de pose ne doit pas être inférieur à 15 fois le diamètre extérieur du câble. Réservez des espaces de dissipation thermique pour une disposition multi-câbles afin d'éviter la surchauffe causée par un empilement dense.

Restrictions relatives à l'environnement de pose

Évitez une immersion à long terme dans des eaux usées fortement corrosives et une exposition extérieure non protégée sous un soleil intense. Préchauffez les câbles avant la pose à des températures inférieures à 0 ℃ pour éviter les fissures fragiles de la gaine extérieure.

Acceptation d'achèvement

Un nouveau test de tenue à la tension à fréquence industrielle doit être effectué une fois la pose terminée. La mise sous tension n'est autorisée qu'après avoir réussi les tests. Nos techniciens professionnels peuvent être dépêchés pour fournir des conseils d’acceptation sur site.

FAQ

Q1 : Quels avantages pratiques le processus de conducteur à brins compactés du câble d'alimentation isolé XLPE 21/35 kV peut-il apporter ?

R : Par rapport à un conducteur classique à brins lâches, la construction compactée peut réduire les espaces entre les conducteurs et supporter une résistance électrique plus faible. Il aide également à gérer l'augmentation de la température sous une charge de courant élevé, ce qui est utile pour les applications de transmission de puissance à long terme.

Q2 : À quelle température de surcharge à court terme l’isolation XLPE peut-elle résister ?

R : La température de fonctionnement à long terme de l’isolation XLPE est de 90 ℃. Dans des conditions de court-circuit ou de surcharge de courte durée, l'isolation peut résister à des températures allant jusqu'à 250 ℃ pendant une courte période spécifiée. Les limites de fonctionnement réelles doivent respecter la norme de câble et les conditions d'installation applicables.

Q3 : Quelles fonctions remplissent les boucliers semi-conducteurs intérieurs et extérieurs ?

R : Les couches semi-conductrices intérieure et extérieure aident à contrôler la répartition du champ électrique autour de l'isolation. En réduisant la concentration localisée du champ électrique au niveau des interfaces du conducteur et de l'isolation, le système de blindage assure des performances d'isolation stables pendant le fonctionnement à haute tension.

Q4 : Quels sont les points de construction clés pour une installation directement enterrée ?

R : Une construction blindée est généralement préférée lorsque l’enfouissement direct nécessite une protection mécanique supplémentaire. Un coussin de sable approprié peut être prévu au fond de la tranchée, et la profondeur d'enfouissement doit répondre aux spécifications applicables du projet. Les itinéraires des câbles doivent également être clairement marqués après l'installation, en particulier dans les zones où des excavations ultérieures ou une circulation de véhicules peuvent avoir lieu.

Q5 : Quelles sont les exigences de courbure et de disposition pour l'installation de chemins de câbles ou de tunnels ?

R : Le rayon de courbure minimum d'un seul câble ne doit pas être inférieur à 15 fois son diamètre extérieur, sauf indication contraire dans les spécifications applicables. Lorsque plusieurs câbles sont installés en parallèle, un espacement adéquat doit être maintenu pour la dissipation thermique. Un empilement excessif doit être évité pour éviter une augmentation inutile de la température.

Q6 : Quels environnements ne conviennent pas à la pose directe ?

R : L'exposition à long terme à des eaux usées fortement corrosives et à des conditions extérieures non protégées avec un ensoleillement intense doit être évitée à moins que la construction du câble sélectionnée n'ait été vérifiée pour ces environnements. Pour une installation à des températures ambiantes inférieures à 0℃, des mesures de préchauffage appropriées doivent être prises pour réduire le risque de dommages fragiles à la gaine.

Q7 : Quels tests doivent être effectués avant de mettre sous tension le câble installé ?

R : Après l'installation, l'inspection électrique requise et le test de tenue à la tension à fréquence industrielle doivent être effectués conformément à la norme applicable et aux exigences du projet. Le circuit ne doit être mis sous tension qu'après avoir passé avec succès les tests requis et accepté l'installation. Une assistance technique peut être fournie pour les exigences d’acceptation spécifiques au projet.
