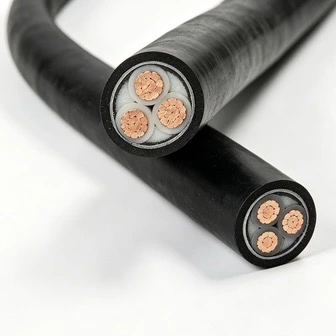

Le câble d'alimentation isolé XLPE Qiancheng 12/20 kV est utilisé pour les projets de nouvelle construction et de rénovation de diverses transmissions d'énergie moyenne tension de 20 kV. Il propose deux séries principales : YJV à noyau en cuivre à noyau unique et à trois noyaux et YJLV à noyau en aluminium, avec gaine à faible fumée sans halogène LSZH en option. Largement adopté dans les projets d'infrastructures de nouvelles énergies et de réseaux électriques au pays et à l'étranger. Les données d'exploitation mesurées et les cas de projet sont disponibles pour vérification.
|
Section transversale nominale du conducteur (mm²) |
Épaisseur d'isolation (mm) |
Épaisseur de la gaine (mm) |
Diamètre extérieur approximatif du câble (mm) |
Résistance CC Cu (Ω/km) |
Résistance CC Al (Ω/km) |
Tension d'essai (kV/5min) |
Ampacité-Cu dans l'air (A) |
Ampacité-Al dans l'air (A) |
Ampacité-Cu dans un sol enfoui directement (A) |
Ampacité-Al dans un sol enfoui directement (A) |
|
1×35 |
5.5 |
2.0 |
27 |
≤0,524 |
≤0,868 |
42 |
170 |
135 |
180 |
135 |
|
1×50 |
5.5 |
2.0 |
29 |
≤0,387 |
≤0,641 |
42 |
205 |
160 |
215 |
160 |
|
1×70 |
5.5 |
2.0 |
30 |
≤0,268 |
≤0,443 |
42 |
260 |
200 |
265 |
200 |
|
1×95 |
5.5 |
2.0 |
32 |
≤0,193 |
≤0,320 |
42 |
315 |
245 |
315 |
240 |
|
1×120 |
5.5 |
2.0 |
34 |
≤0,153 |
≤0,253 |
42 |
360 |
280 |
360 |
270 |
|
1×150 |
5.5 |
2.0 |
35 |
≤0,124 |
≤0,206 |
42 |
410 |
320 |
405 |
305 |
|
1×185 |
5.5 |
2.5 |
38 |
≤0,0991 |
≤0,164 |
42 |
470 |
365 |
455 |
345 |
|
1×240 |
5.5 |
2.5 |
40 |
≤0,0754 |
≤0,125 |
42 |
555 |
435 |
530 |
400 |
|
1×300 |
5.5 |
2.5 |
43 |
≤0,0601 |
≤0,100 |
42 |
640 |
500 |
585 |
455 |
|
1×400 |
5.5 |
2.5 |
45 |
≤0,0470 |
≤0,0778 |
42 |
745 |
585 |
650 |
520 |
|
1×500 |
5.5 |
2.5 |
48 |
≤0,0366 |
≤0,0605 |
42 |
885 |
680 |
765 |
595 |
|
1×630 |
5.5 |
2.6 |
49 |
≤0,0283 |
≤0,0469 |
42 |
980 |
790 |
860 |
680 |
|
1×800 |
5.5 |
2.8 |
57 |
≤0,0221 |
≤0,0367 |
42 |
1100 |
910 |
950 |
765 |
|
1×1000 |
5.5 |
2.9 |
61 |
≤0,0176 |
≤0,0291 |
42 |
1230 |
1030 |
1040 |
850 |
|
1×1200 |
5.5 |
3.1 |
65 |
≤0,0151 |
≤0,0247 |
42 |
1320 |
1120 |
1100 |
910 |
|
3×35 |
5.5 |
3.0 |
57 |
≤0,524 |
≤0,868 |
42 |
140 |
110 |
155 |
120 |
|
3×50 |
5.5 |
3.0 |
60 |
≤0,387 |
≤0,641 |
42 |
165 |
130 |
180 |
140 |
|
3×70 |
5.5 |
3.0 |
63 |
≤0,268 |
≤0,443 |
42 |
210 |
165 |
220 |
170 |
|
3×95 |
5.5 |
3.5 |
67 |
≤0,193 |
≤0,320 |
42 |
255 |
200 |
235 |
210 |
|
3×120 |
5.5 |
3.5 |
71 |
≤0,153 |
≤0,253 |
42 |
290 |
225 |
260 |
235 |
|
3×150 |
5.5 |
3.5 |
74 |
≤0,124 |
≤0,206 |
42 |
330 |
255 |
300 |
260 |
|
3×185 |
5.5 |
3.5 |
78 |
≤0,0991 |
≤0,164 |
42 |
395 |
295 |
350 |
300 |
|
3×240 |
5.5 |
3.5 |
84 |
≤0,0754 |
≤0,125 |
42 |
455 |
345 |
435 |
345 |
|
3×300 |
5.5 |
4.0 |
89 |
≤0,0601 |
≤0,100 |
42 |
565 |
390 |
485 |
390 |
|
3×400 |
5.5 |
4.1 |
96 |
≤0,0470 |
≤0,0778 |
42 |
640 |
450 |
520 |
440 |
Comparé aux câbles ordinaires, il présente une faible perte diélectrique d’isolation et une excellente résistance au vieillissement dû à l’eau. La tolérance d'épaisseur d'isolation est contrôlée à ± 0,05 mm pour éviter les risques de panne causés par la concentration du champ électrique. Sa durée de vie en extérieur conçue atteint jusqu'à 40 ans.
Taux de tour de bouclier ≥25 %. Il a passé avec succès des tests rigoureux de tenue à haute tension avec un niveau de décharge partielle inférieur à 10 pC. Il fait face aux fluctuations de charge du réseau électrique et réduit considérablement les pannes de courant inattendues.
Vapeurs à faible fumée, non toxiques et sans corrosion dans des conditions d'incendie avec une transmission lumineuse ≥70 %. Des ensembles complets de certificats de test CEI en chinois et en anglais sont disponibles pour faciliter l'acceptation de la sécurité incendie des projets publics.
Les types à noyau de cuivre offrent une faible perte de ligne pour les scénarios de charge lourde sur de courtes distances. Le YJLV à noyau en aluminium réduit son poids propre de 30 %, réduisant ainsi efficacement les coûts globaux du projet pour la transmission de puissance sur de longues distances.
L'entreprise possède un laboratoire accrédité CNAS. Des vidéos de test complètes sont archivées pour chaque lot de câbles d'alimentation isolés XLPE Qiancheng 12/20 kV. Les câbles sont attachés avec des codes QR traçables et une inspection aléatoire sur site du client est prise en charge.
La structure d'isolation stable résiste aux pannes causées par l'humidité pendant un fonctionnement à long terme. Il maintient une résistance d'isolation stable même dans des conditions humides de mine et d'usine chimique et réduit les défaillances par court-circuit.
Les versions ignifuges conventionnelles limitent la propagation des flammes. Les variantes personnalisées à faible dégagement de fumée, sans halogène, ne produisent aucune fumée corrosive hautement toxique en cas d'incendie, garantissant la visibilité des passages d'évacuation du personnel et adaptées aux zones densément peuplées.
Les types blindés résistent à l’extrusion et aux impacts de pierres. La gaine extérieure est résistante aux UV et à la corrosion acide-alcali, évitant ainsi les dommages lors d'une pose extérieure et souterraine et éliminant les risques de fuite électrique.
Lignes de transport d'énergie sur site de 20 kV pour les sous-stations photovoltaïques et éoliennes.
Lignes d'alimentation électrique moyenne tension pour les sous-stations régionales et la modernisation et la rénovation du réseau électrique urbain.
Systèmes de distribution d'énergie sur site 20 kV pour les usines chimiques et les grands parcs industriels.
Infrastructures publiques urbaines Transport ferroviaire, tunnels souterrains complets, hôpitaux à grande échelle et complexes commerciaux. Les types sans halogène à faible dégagement de fumée sont préférés pour les espaces souterrains fermés.
Le câble d'alimentation isolé XLPE Qiancheng 12/20 kV peut être posé sur des chemins de câbles, dans des tranchées de câbles, des tunnels et des conduits de protection. Les types blindés sont recommandés pour un enfouissement direct léger dans un sol meuble.
Préchauffez les câbles au-dessus de 5 ℃ avant la pose lorsque la température ambiante est inférieure à 0 ℃ pour éviter les fissures fragiles de l'isolation à basse température.
Éloignez le câblage des bords et des coins tranchants pour éviter les rayures sur la gaine et la pénétration d'eau qui déclenchent le vieillissement de l'arbre à eau.
Les câbles CA unipolaires ne doivent jamais être installés uniquement à l’intérieur de conduits en acier, afin d’éviter un échauffement par courants de Foucault qui accélère le vieillissement des câbles.
R : Le bouclier métallique à double couche est conçu avec un taux de recouvrement ≥25 %, tandis que la décharge partielle est contrôlée en dessous de 10 PC. Associée à des tests de tenue à haute tension, la structure de blindage contribue à améliorer la stabilité électrique et à réduire le risque de défaillances liées à l'isolation pendant le fonctionnement.
R : L’isolation XLPE présente une faible perte diélectrique et des performances électriques stables. La tolérance d'épaisseur d'isolation est contrôlée à ±0,05 mm pour maintenir un champ électrique uniforme et réduire le risque de contrainte localisée. Des pratiques d'installation appropriées, notamment la prévention des dommages à la gaine et de l'infiltration d'eau, améliorent encore la fiabilité à long terme.
R : Oui. Il convient aux systèmes de transmission d'énergie moyenne tension dans les projets photovoltaïques et éoliens. Les versions à conducteur en cuivre peuvent être sélectionnées pour les applications à charge élevée, tandis que les versions YJLV à conducteur en aluminium conviennent aux distances de transmission plus longues où le contrôle du poids et des coûts est important.
R : Les câbles ignifuges conventionnels visent principalement à limiter la propagation des flammes. Les versions sans halogène à faible dégagement de fumée offrent des avantages supplémentaires, notamment des émissions de fumée réduites, des gaz de combustion non corrosifs et une transmission de la lumière ≥70 %, ce qui les rend adaptées aux zones fermées telles que les tunnels de services publics et les installations publiques.
R : La structure d'isolation stable aide à maintenir la résistance d'isolation dans des conditions humides et réduit le risque de défauts électriques. Les versions blindées offrent une protection mécanique supplémentaire contre la pression externe et les impacts dans les environnements d'installation exigeants.
R : Les types non blindés sont généralement utilisés dans les chemins de câbles, les tranchées, les tunnels et les conduits de protection où une protection mécanique est disponible. Les types blindés sont recommandés pour l’enfouissement direct ou les zones soumises à des contraintes mécaniques plus élevées afin d’améliorer la résistance aux dommages externes.
R : Les versions à conducteurs en aluminium sont couramment utilisées dans les projets de transmission longue distance en raison de leur poids réduit et de leurs avantages en termes de coût. Les versions à conducteur en cuivre sont préférées pour les applications nécessitant une conductivité plus élevée ou une capacité de charge concentrée.
R : À des températures inférieures à 0 ℃, il est recommandé de préchauffer le câble au-dessus de 5 ℃ avant l'installation pour réduire le risque de fissuration de l'isolation. Pendant la pose, évitez les flexions excessives, les arêtes vives et les dommages mécaniques pour maintenir les performances du câble.
