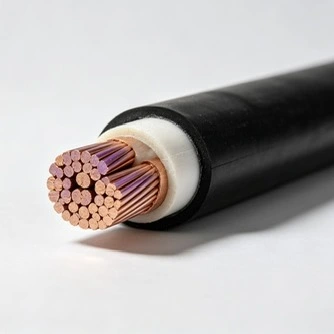

Pour les projets d'infrastructure nationaux et internationaux, le câble d'alimentation isolé XLPE Qiancheng 6/10 kV est conçu pour les applications de distribution d'énergie moyenne tension. Le produit est disponible avec des conducteurs en cuivre ou en aluminium et peut être spécifié pour différentes tailles de conducteurs et conditions d'installation. Qiancheng conserve des enregistrements de production et de tests pour prendre en charge le contrôle qualité au niveau des lots et la traçabilité des produits.
|
Section transversale nominale du conducteur (mm²) |
Épaisseur d'isolation (mm) |
Épaisseur de la gaine (mm) |
Diamètre extérieur approximatif du câble (mm) |
Résistance CC Cu (Ω/km) |
Résistance CC Al (Ω/km) |
Tension d'essai (kV/5min) |
Ampacité-Cu dans l'air (A) |
Ampacité-Al dans l'air (A) |
Ampacité-Cu dans un sol enfoui directement (A) |
Ampacité-Al dans un sol enfoui directement (A) |
|
1×251×35 |
3.43.4 |
2.02.0 |
2022 |
≤0,7270≤0,5240 |
≤1,2000≤0,8680 |
2121 |
140170 |
110135 |
150180 |
115135 |
|
1×501×70 |
3.43.4 |
2.02.0 |
2324 |
≤0,3870≤0,2680 |
≤0,6410≤0,4430 |
12.512.5 |
205260 |
160200 |
215265 |
160200 |
|
1×951×120 |
3.43.4 |
2.02.0 |
2628 |
≤0,1930≤0,1530 |
≤0,3200≤0,2530 |
12.512.5 |
315360 |
245280 |
315360 |
240270 |
|
1×1501×185 |
3.43.4 |
2.02.0 |
3031 |
≤0,1240≤0,0991 |
≤0,2060≤0,1640 |
12.512.5 |
410470 |
320365 |
405455 |
305345 |
|
1×2401×300 |
3.43.4 |
2.02.0 |
3436 |
≤0,0754≤0,0601 |
≤0,1250≤0,1000 |
12.512.5 |
555640 |
435500 |
530595 |
400455 |
|
1×4001×500 |
3.43.4 |
2.52.5 |
3942 |
≤0,0470≤0,0366 |
≤0,0778≤0,0600 |
12.512.5 |
745885 |
585580 |
680765 |
520595 |
|
1×6301×800 |
3.43.4 |
2.52.6 |
4852 |
≤0,0283≤0,0221 |
≤0,0469≤0,0367 |
12.512.5 |
9801100 |
790910 |
850950 |
680765 |
|
1×10003×25 |
3.43.4 |
2.82.5 |
5742 |
≤0,0176≤0,7270 |
≤0,0291≤0,1200 |
12.512.5 |
1230120 |
103090 |
1040125 |
850100 |
|
3×353×50 |
3.43.4 |
2.52.5 |
4446 |
≤0,5240≤0,3870 |
≤0,8680≤0,6410 |
12.512.5 |
140165 |
110130 |
155180 |
120140 |
|
3×703×95 |
3.43.4 |
3.03.0 |
5054 |
≤0,2680≤0,1930 |
≤0,4430≤0,3200 |
12.512.5 |
210255 |
165300 |
220265 |
170210 |
|
3×1203×150 |
3.43.4 |
3.03.0 |
5862 |
≤0,1530≤0,1240 |
≤0,2530≤0,2060 |
12.512.5 |
290330 |
225255 |
300340 |
235200 |
|
3×1853×240 |
3.43.4 |
3.03.5 |
6571 |
≤0,0991≤0,0754 |
≤0,1640≤0,1250 |
12.512.5 |
375435 |
295345 |
380435 |
300345 |
|
3×3003×400 |
3.43.4 |
3.53.7 |
7584 |
≤0,0601≤0,0470 |
≤0,1005≤0,0778 |
12.512.5 |
495565 |
390450 |
485520 |
390440 |
Le système d'isolation XLPE fournit une isolation électrique stable pour la distribution moyenne tension. Ses performances dépendent de la qualité de l'isolation, de la conception des conducteurs, de la structure du blindage et de l'installation correcte. Les spécifications du câble doivent être sélectionnées en fonction de la tension nominale, du courant de fonctionnement, de l'environnement d'installation et de la norme de câble applicable.
La couche de blindage métallique fournit un chemin électrique contrôlé autour du conducteur isolé et soutient l'ensemble du système d'isolation. Un blindage, un jointage et une terminaison appropriés sont importants pour maintenir les performances électriques après l'installation, en particulier dans les réseaux de distribution moyenne tension.
Des conducteurs en cuivre et en aluminium sont disponibles pour différentes exigences du projet. Le cuivre offre une conductivité électrique plus élevée, tandis que l'aluminium a une densité plus faible et peut réduire le poids du câble. La sélection des conducteurs doit tenir compte de la capacité actuelle, de la chute de tension, de l'espace d'installation, du poids du câble et du coût du projet plutôt que du seul matériau du conducteur.
Les tailles répertoriées couvrent différentes exigences de charge et conditions d'installation. La sélection finale doit être basée sur le courant de fonctionnement calculé, la chute de tension admissible, les exigences de tenue aux courts-circuits, les conditions ambiantes, la méthode de pose et les exigences de conception électrique applicables.
Pour les tunnels souterrains, les hôpitaux, les installations de transport ferroviaire et autres lieux clos, les exigences de résistance au feu des câbles doivent être confirmées lors de la phase de conception électrique. Des constructions sans halogène et à faible dégagement de fumée peuvent être spécifiées lorsque le projet nécessite une émission de fumée plus faible et une réduction des gaz corrosifs. La construction requise doit être confirmée par rapport à la norme locale applicable et aux spécifications du projet.
Pour la distribution d'énergie sur de longues distances, le poids du câble et les conditions d'installation peuvent être des facteurs importants dans la sélection des conducteurs. Les conducteurs en aluminium peuvent réduire le poids global du câble, tandis que le cuivre peut être sélectionné lorsqu'une conductivité plus élevée ou un agencement de conducteurs plus compact est requis. Le choix final doit être basé sur le calcul électrique et les conditions d'installation.
Pour les projets d’infrastructure et d’exportation, les enregistrements de production et la documentation de test contribuent à assurer la traçabilité depuis la fabrication jusqu’à la livraison. Qiancheng conserve des enregistrements de production et de test liés aux lots, qui peuvent prendre en charge l'inspection des clients et la documentation sur la qualité du projet conformément aux exigences de la commande.
Les projets d'exportation peuvent nécessiter des certificats d'usine, des dossiers d'inspection, des spécifications techniques et d'autres documents justificatifs. Les exigences en matière de documentation doivent être confirmées avant la production afin que les documents fournis correspondent aux exigences du contrat, de la procédure d'inspection et du marché de destination.
Le produit peut être utilisé dans les systèmes de distribution d'énergie moyenne tension 6/10 kV desservant les parcs industriels, les installations minières, les tunnels de services publics municipaux, les infrastructures de transport ferroviaire, les hôpitaux et les sous-stations urbaines. La construction du câble et la taille du conducteur doivent être sélectionnées en fonction de l'environnement d'installation spécifique et de la charge électrique.
Lorsque la température ambiante est inférieure à 0 ℃, l'installation doit suivre la température de manipulation spécifiée par le fabricant. Lorsqu'un préchauffage est nécessaire, le câble doit être porté au-dessus de 5 ℃ avant la pose. Lors de l'installation, évitez les flexions excessives, les chocs et les contacts avec des arêtes vives qui pourraient endommager la gaine ou l'isolation.
Les gaines des câbles doivent être protégées contre les coupures, l'abrasion et les chocs mécaniques pendant le transport et la pose. Pour les installations souterraines, des procédures appropriées d’étanchéité, de jointoiement et de terminaison sont nécessaires pour limiter la pénétration d’eau. Le rayon de courbure et la tension de traction spécifiés doivent également être respectés lors de l'installation.
Les câbles CA unipolaires ne doivent pas être acheminés individuellement dans des conduits en acier ferromagnétiques car les courants induits peuvent provoquer un échauffement supplémentaire. Lorsqu'une protection des conduits est requise, la disposition des câbles doit être conçue conformément aux exigences d'installation électrique applicables.
Le colis de livraison peut inclure des certificats d'usine, des dossiers d'inspection, des spécifications techniques et des informations de traçabilité des lots selon les exigences de la commande. Pour les projets à l'étranger, la documentation chinois-anglais peut être préparée si nécessaire pour les douanes, l'inspection ou le transfert du projet.
Pour la sélection des spécifications, les clients peuvent fournir le niveau de tension requis, le matériau du conducteur, la section transversale, la longueur du câble, la méthode d'installation et les conditions d'application. Qiancheng peut examiner ces exigences et fournir le produit correspondant et la documentation technique pour la commande.
R : Il convient aux systèmes de distribution d'énergie moyenne tension dans les parcs industriels, les installations minières, les tunnels de services publics municipaux, les infrastructures de transport ferroviaire, les hôpitaux et les sous-stations urbaines. La construction spécifique doit être sélectionnée en fonction de l'environnement d'installation, des exigences de charge et des normes applicables.
R : Une construction sans halogène et à faible dégagement de fumée peut être spécifiée lorsque le projet l'exige. Ses exigences en matière de résistance au feu doivent être confirmées par rapport à la norme de câble applicable, au code de prévention des incendies local et aux spécifications du projet avant la production.
R : La sélection dépend de la capacité actuelle, de la chute de tension, de la taille du conducteur, du poids du câble, des conditions d'installation et du coût du projet. Le cuivre est généralement envisagé lorsqu'une conductivité plus élevée est requise, tandis que l'aluminium peut être envisagé lorsqu'un poids de câble inférieur est un facteur important du projet.
R : La qualité de la production est contrôlée par l’inspection des matériaux, le contrôle des processus de fabrication et les tests du produit fini. Les enregistrements de production et de test liés aux lots sont conservés pour répondre aux exigences de traçabilité et d'inspection des clients.
R : L'installation doit respecter la température de manipulation minimale spécifiée et les instructions du fabricant. Lorsque les températures ambiantes sont inférieures à 0℃, un préchauffage supérieur à 5℃ peut être nécessaire avant la pose. Le câble doit également être protégé contre les courbures excessives, les chocs et les arêtes vives.
R : Cette disposition doit généralement être évitée car un câble CA unipolaire à l'intérieur d'un conduit en acier ferromagnétique peut générer des courants induits et de la chaleur supplémentaire. La disposition des conduits et le regroupement des câbles doivent être conçus conformément aux exigences d'installation applicables.
