Le câble d'alimentation isolé XLPE Qiancheng 26/35 kV est le choix préféré pour les achats d'ingénierie. Il présente une qualité stable, une conformité totale et une fiabilité élevée. Il est largement utilisé pour la construction de nouvelles constructions de réseaux électriques principaux de 35 kV ainsi que pour la rénovation et la mise à niveau des lignes d'alimentation électriques existantes.
|
Section transversale nominale du conducteur (mm²) |
Épaisseur d'isolation (mm) |
Épaisseur de la gaine (mm) |
Diamètre extérieur approximatif du câble (mm) |
Résistance CC du conducteur Cu (Ω/km) |
Résistance CC du conducteur Al (Ω/km) |
Tension d'essai (kV/5min) |
Ampacité du Cu dans l'Air (A) |
Ampacité de Al dans l’air (A) |
Ampacité du Cu dans un sol enfoui directement (A) |
Ampacité de l'Al dans un sol enfoui directement (A) |
|
1×50 |
10.5 |
2.2 |
39 |
≤0,3870 |
≤0,6411 |
91 |
220 |
170 |
215 |
165 |
|
1×70 |
10.5 |
2.4 |
41 |
≤0,2680 |
≤0,4431 |
91 |
270 |
210 |
265 |
200 |
|
1×95 |
10.5 |
2.4 |
43 |
≤0,1930 |
≤0,3201 |
91 |
330 |
255 |
315 |
240 |
|
1×120 |
10.5 |
2.4 |
44 |
≤0,1530 |
≤0,2530 |
91 |
375 |
290 |
360 |
270 |
|
1×150 |
10.5 |
2.5 |
46 |
≤0,1240 |
≤0,2060 |
91 |
425 |
330 |
400 |
305 |
|
1×185 |
10.5 |
2.5 |
48 |
≤0,0991 |
≤0,1640 |
91 |
485 |
380 |
455 |
345 |
|
1×240 |
10.5 |
2.6 |
50 |
≤0,0754 |
≤0,1250 |
91 |
560 |
435 |
525 |
400 |
|
1×300 |
10.5 |
2.7 |
53 |
≤0,0601 |
≤0,1000 |
91 |
650 |
510 |
595 |
455 |
|
1×400 |
10.5 |
2.8 |
56 |
≤0,0470 |
≤0,0778 |
91 |
760 |
595 |
680 |
525 |
|
1×500 |
10.5 |
2.9 |
59 |
≤0,0366 |
≤0,0605 |
91 |
875 |
690 |
775 |
600 |
|
1×630 |
10.5 |
3.0 |
63 |
≤0,0283 |
≤0,0469 |
91 |
1000 |
800 |
875 |
685 |
|
1×800 |
10.5 |
3.1 |
68 |
≤0,0221 |
≤0,0367 |
91 |
1130 |
920 |
970 |
770 |
|
1×1000 |
10.5 |
3.3 |
72 |
≤0,0176 |
≤0,0291 |
91 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
10.5 |
3.4 |
76 |
≤0,0151 |
≤0,0247 |
91 |
1350 |
1130 |
1120 |
920 |
|
3×50 |
10.5 |
3.4 |
81 |
≤0,3870 |
≤0,6410 |
91 |
185 |
145 |
200 |
170 |
|
3×70 |
10.5 |
3.5 |
84 |
≤0,2680 |
≤0,4430 |
91 |
230 |
190 |
250 |
190 |
|
3×95 |
10.5 |
3.6 |
88 |
≤0,1930 |
≤0,3200 |
91 |
280 |
215 |
300 |
230 |
|
3×120 |
10.5 |
3.8 |
93 |
≤0,1530 |
≤0,2530 |
91 |
310 |
245 |
330 |
255 |
|
3×150 |
10.5 |
3.9 |
96 |
≤0,124 |
≤0,2060 |
91 |
360 |
280 |
380 |
295 |
|
3×185 |
10.5 |
4.0 |
100 |
≤0,0991 |
≤0,1640 |
91 |
400 |
310 |
425 |
330 |
|
3×240 |
10.5 |
4.1 |
105 |
≤0,0754 |
≤0,1250 |
91 |
470 |
365 |
490 |
380 |
|
3×300 |
10.5 |
4.4 |
108 |
≤0,0601 |
≤0,1000 |
91 |
540 |
430 |
555 |
435 |
|
3×400 |
10.5 |
4.5 |
116 |
≤0,0470 |
≤0,0778 |
91 |
610 |
485 |
625 |
500 |
Rayon de courbure
Rayon de courbure admissible pour câble unipolaire : 20 (d+D) ±5 %
Rayon de courbure admissible pour câble multiconducteur : 15 (d+D) ±5 %
D = Diamètre extérieur réel du câble (mm)
d = Diamètre réel du conducteur (mm)
Température de pose
Le préchauffage est obligatoire si la pose est réalisée en dessous de 0℃.
Différence de hauteur de pose
Aucune restriction sur la différence de hauteur verticale pour la pose des câbles.

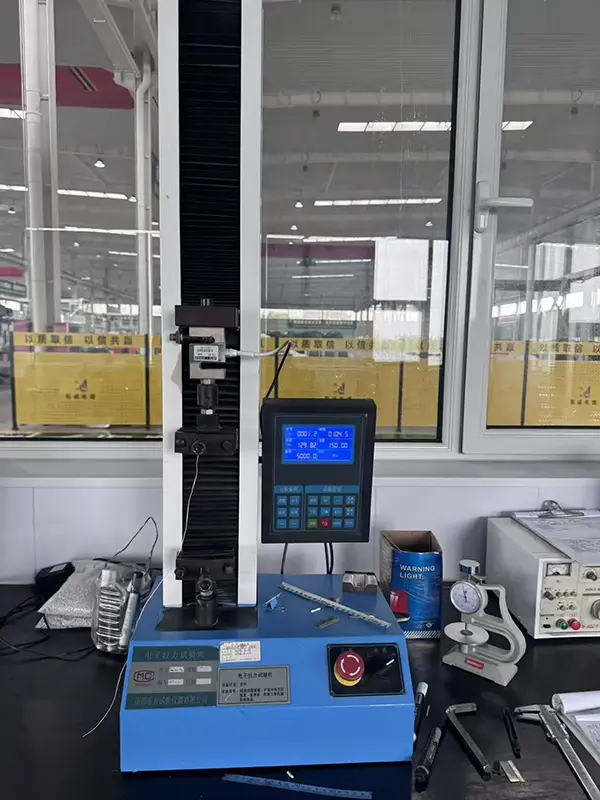

Tous les câbles d'alimentation isolés XLPE Qiancheng 26/35 kV effectuent des tests complets avant la livraison. Tous les résultats des tests en laboratoire répondent à des normes stables, éliminant les risques cachés de rupture d'isolation et d'incendie par court-circuit lors d'un fonctionnement à long terme.
Les versions ignifuges limitent efficacement la propagation longitudinale des flammes. Pour les types sans halogène à faible dégagement de fumée, la transmission de la lumière pendant la combustion dépasse 75 % sans fumées d'halogénures toxiques et corrosives. Plusieurs projets de tunnels de services publics souterrains urbains ont passé avec succès l'acceptation de la surveillance des incendies en une seule fois grâce à ce câble.

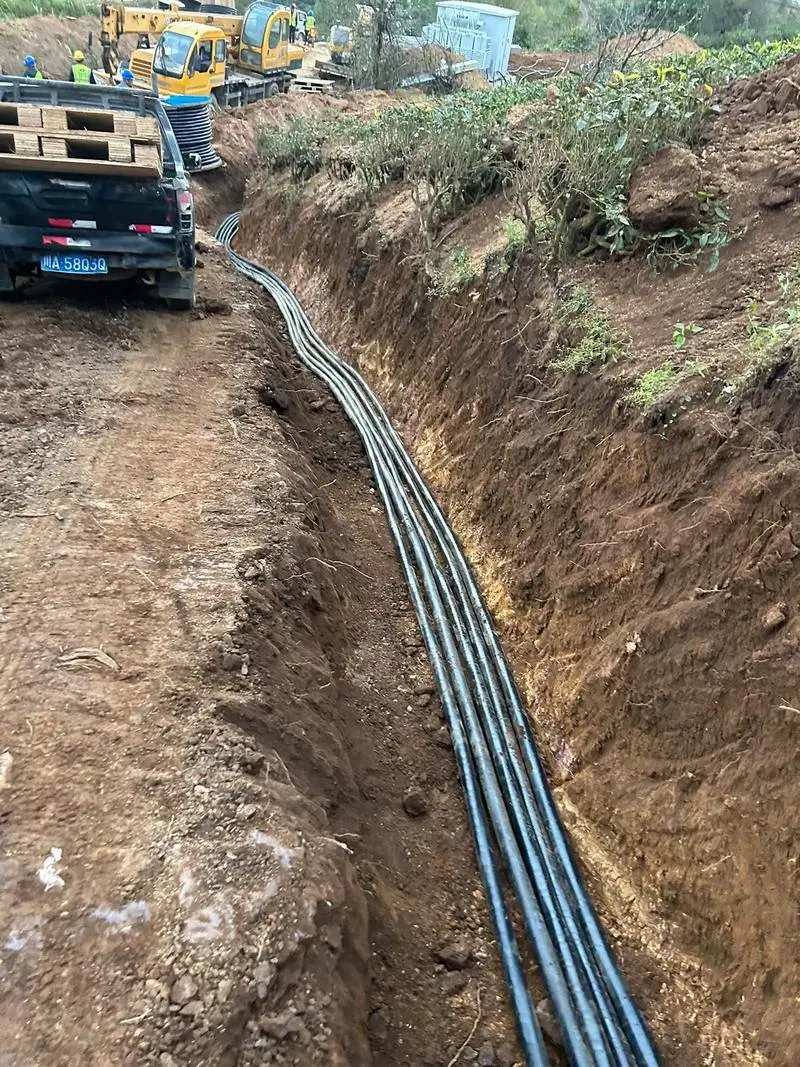

La structure blindée résiste à l’écrasement et aux rayures dues aux forces d’excavation externes. La gaine extérieure adopte un matériau PVC/PE résistant aux intempéries. Pour une installation extérieure en plein air et directement enterrée, il offre une résistance aux rayons UV et à la corrosion acide-alcali du sol, réduisant ainsi la fréquence d’inspection et de maintenance sur site.
Secteur des énergies nouvelles : câbles de transmission principaux à l'intérieur des sous-stations élévateurs de 35 kV pour les projets éoliens et photovoltaïques.

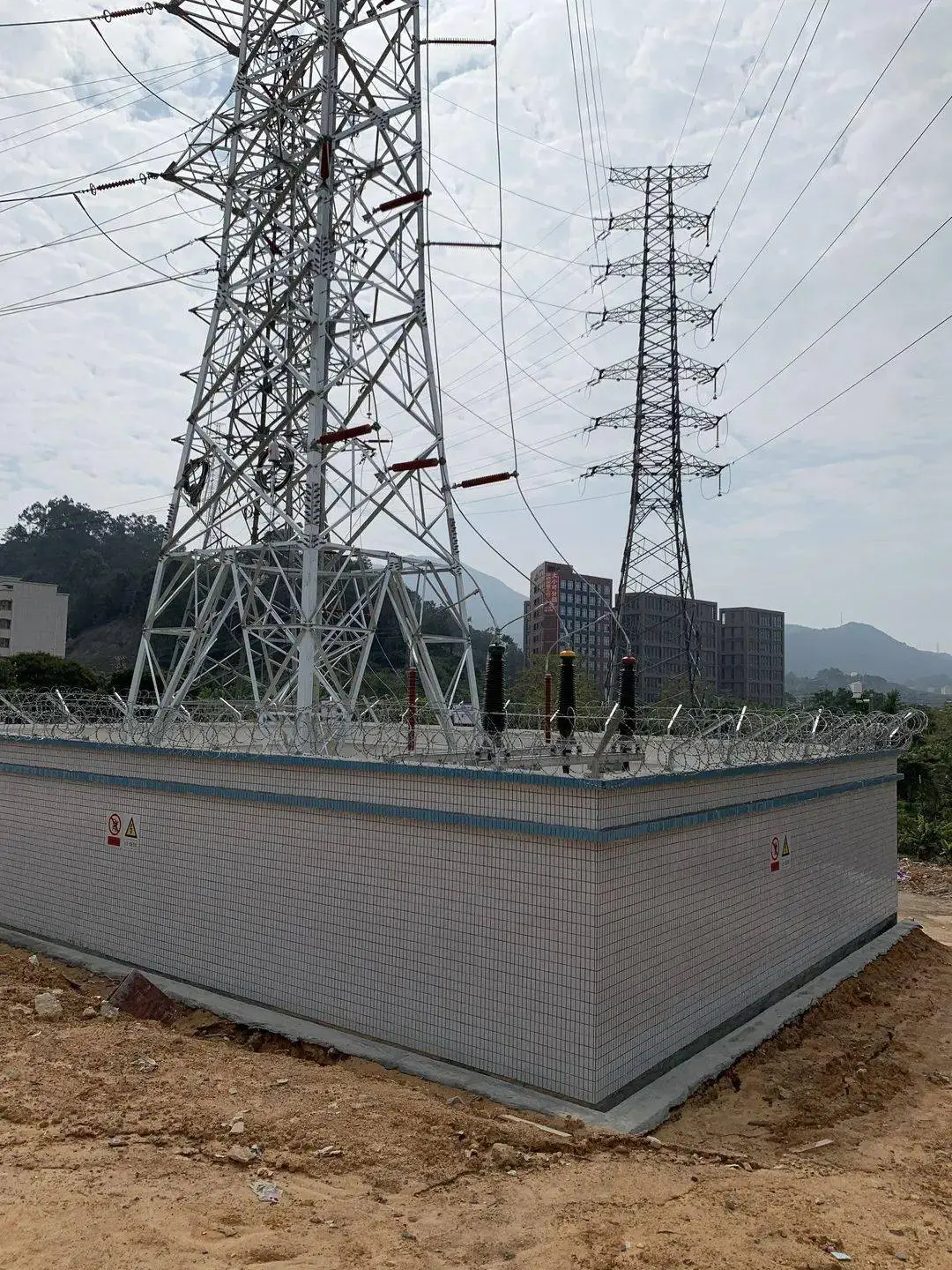

Réseau électrique municipal : Mise en réseau des sous-stations urbaines 35kV et modernisation des anciennes lignes à haute tension.
Installations industrielles : lignes d'alimentation électrique dédiées à haute tension pour les bases métallurgiques, chimiques et minières à grande échelle.
Infrastructure municipale : distribution d'énergie pour les espaces confinés tels que les tunnels souterrains complets, le transport ferroviaire et les parcs industriels à grande échelle.
R : Il n’y a aucune limitation spécifique sur la différence de hauteur de pose verticale pour ce câble. Il peut être envisagé pour les installations présentant des dénivelés importants, notamment les puits, les pentes et les sites montagneux, à condition que la construction sélectionnée réponde aux exigences du projet.
R : La version sans halogène à faible fumée produit moins de fumée pendant la combustion et ne dégage pas de vapeurs corrosives contenant des halogènes. Sa visibilité optique et ses caractéristiques de faible dégagement de fumée peuvent être avantageuses dans les zones fermées telles que les tunnels souterrains où les exigences en matière d'incendie et de fumée sont plus exigeantes.
R : La construction blindée offre une protection mécanique supplémentaire contre l'écrasement, les impacts et les dommages lors de l'excavation. En fonction du matériau de gaine sélectionné, le câble peut également offrir une résistance à l'exposition aux UV et aux conditions acides-alcalis du sol, ce qui le rend adapté aux installations extérieures et directement enterrées où ces conditions sont présentes.
R : Les câbles finis sont soumis aux tests électriques pertinents spécifiés pour les exigences du produit et du projet. Les éléments de test peuvent inclure les performances d'isolation et de tenue à la tension, aidant ainsi à vérifier l'état électrique du câble avant l'expédition et l'installation.
R : Les applications typiques incluent les circuits principaux de transmission d'énergie dans les sous-stations élévateurs de 35 kV pour les projets d'énergie éolienne et photovoltaïque. Le câble peut également être envisagé pour les réseaux de sous-stations urbaines, la rénovation de lignes à haute tension et les circuits d'alimentation dédiés aux installations minières et chimiques.
R : La pose directe n’est pas recommandée lorsque la température ambiante est inférieure à 0℃. Lorsqu'une installation à basse température est inévitable, le câble doit être préchauffé conformément aux exigences d'installation applicables afin de réduire le risque de fissuration ou de dommages mécaniques à l'isolation et à la gaine.
R : Le câble peut être utilisé pour la distribution d'énergie dans des environnements techniques fermés tels que des tunnels de services publics souterrains, des installations de transport ferroviaire et de grands parcs industriels. La construction de câble appropriée doit être sélectionnée en fonction des exigences de résistance au feu, d'installation et environnementales du projet.
