Câble d'alimentation minier isolé en PVC

Modèles : MVV, MVV22.

Le câble d'alimentation minier isolé en PVC (MVV) est un câble minier de type pose spécial fabriqué selon la norme MT/T 818.12-2009. Il adopte un conducteur en cuivre sans oxygène ainsi qu'une isolation et une gaine en PVC ignifuge. Tensions nominales : 0,6/1kV, 1,8/3kV. Spécialement développé pour les conditions de travail difficiles dans les mines de charbon souterraines et à ciel ouvert, il présente des propriétés ignifuges et antidéflagrantes avec une résistance aux environnements difficiles, exclusivement pour la transmission de puissance fixe dans les mines.

Tableau des spécifications du produit et des paramètres techniques

Principaux scénarios d'application

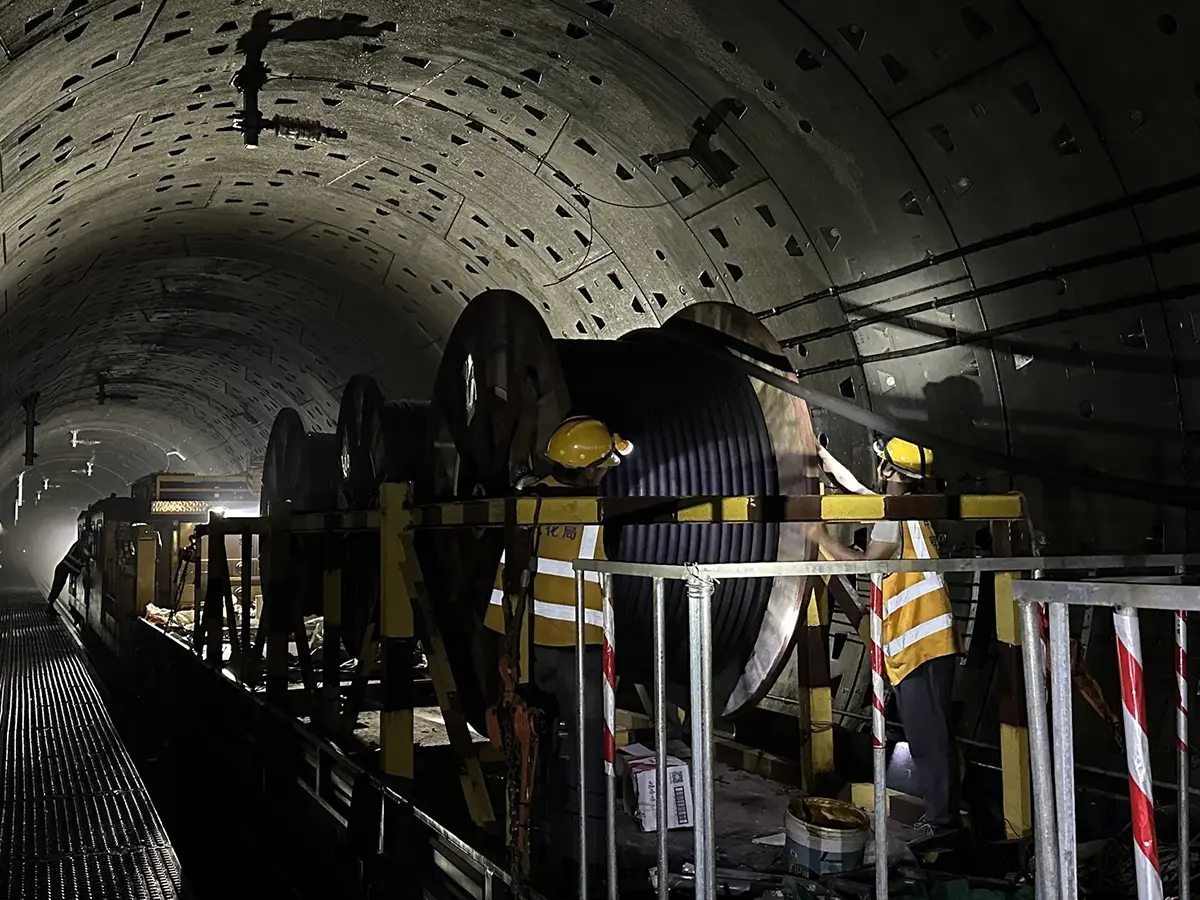

1. Distribution d'électricité sur les routes souterraines des mines de charbon

Utilisé pour les lignes fixes de transport d'énergie dans les principales voies souterraines et les embranchements afin de fournir une alimentation continue pour l'éclairage souterrain, la surveillance, les équipements de communication et les petits appareils électromécaniques fixes. Après un déploiement massif dans un projet de rénovation routière à Jincheng, Shanxi, le taux annuel de défaillance des lignes a chuté de 90 %.

2. Alimentation pour équipements souterrains fixes

Convient pour le raccordement électrique d'équipements fixes de haute puissance tels que des pompes à eau souterraines, des ventilateurs et des convoyeurs. Doté de faibles pertes et d'une grande stabilité, il résout les problèmes de tension instable et de déclenchement dû à une surchauffe lors du fonctionnement à long terme de l'équipement et garantit une production minière continue.

3. Projets de distribution d'électricité au sol dans les mines de charbon à ciel ouvert

Transmission d'énergie pour les zones de bureaux, les parcs à bestiaux, les équipements électromécaniques au sol et les postes de distribution d'énergie temporaires dans les mines à ciel ouvert. Résistant aux UV, à la pluie et au vieillissement par la poussière, adapté aux conditions extérieures complexes à ciel ouvert.

4. Projets d’infrastructures de soutien à l’industrie minière

Pose de câbles électriques fixes pour les usines de lavage du charbon, les quartiers résidentiels des mines et les usines minières de soutien. Il s'agit d'un câble d'alimentation standardisé à usage général pour les applications de mines de charbon sur toute la scène et sur toute la zone.

Problèmes fondamentaux de l'industrie résolus par le produit

Éliminer les risques potentiels de sécurité électrique sous terre

Résout efficacement les défauts courants des câbles ordinaires tels qu'un mauvais pouvoir ignifuge, la propagation des flammes lors de l'allumage, le risque d'empoisonnement par la fumée importante, les pannes dues à des fuites électriques, etc. Prévient les accidents d'incendie électrique et de choc électrique dans les mines et évite les violations des réglementations de production en matière de sécurité minière.

Résoudre les problèmes de vieillissement facile et de courte durée de vie des câbles

Cibler les défaillances courantes des câbles, notamment le pelage de la gaine, les fissures et les défauts d'isolation causés par des environnements miniers humides, poussiéreux et corrosifs. Le câble d'alimentation minier isolé en PVC adopte une technologie améliorée de résistance aux intempéries pour prolonger considérablement la durée de vie et réduire les coûts de remplacement fréquent.

Résoudre les problèmes de perte de ligne importante et d'alimentation électrique instable

Améliore les inconvénients des câbles de qualité inférieure avec des conducteurs impurs, une résistance élevée, une génération de chaleur importante et une chute de tension rapide. Garantit une alimentation électrique stable pour les routes longue distance et les équipements à haute puissance et réduit la probabilité de panne d'arrêt de l'équipement.

Surmonter les difficultés d’acceptation des projets et les qualifications incomplètes

Élimine les problèmes liés aux produits non standard provenant de petites usines dépourvues de normes et de qualifications valides qui échouent à l'acceptation en matière de sécurité dans les mines. Des documents complets et conformes peuvent être fournis à tout moment pour faciliter l'achèvement du projet et la mise en œuvre des appels d'offres.

Résoudre les longs délais d’approvisionnement et les difficultés de personnalisation

Tire parti de la capacité de production de l'usine interne et des réserves de stock pour résoudre les problèmes du secteur, notamment les ruptures de stock pour les spécifications régulières, les longs cycles de personnalisation et les majorations intermédiaires. Réalise un approvisionnement direct en usine, une livraison rapide et une personnalisation à la demande.

Avantages principaux du produit

1. Normes et documentation

La série MVV est fabriquée en référence aux exigences MT/T 818.12-2009 et GB/T 3956 pour la construction du câble et le conducteur applicables. La documentation du produit peut inclure des enregistrements d'inspection d'usine, des résultats de tests électriques et des enregistrements de tests ignifuges conformément aux spécifications sélectionnées et aux exigences du projet. L'ensemble exact des normes et des documents doit être confirmé avant la livraison lorsque des exigences spécifiques en matière de sécurité des mines ou d'acceptation du projet s'appliquent.

2. Inspection des processus et de la qualité

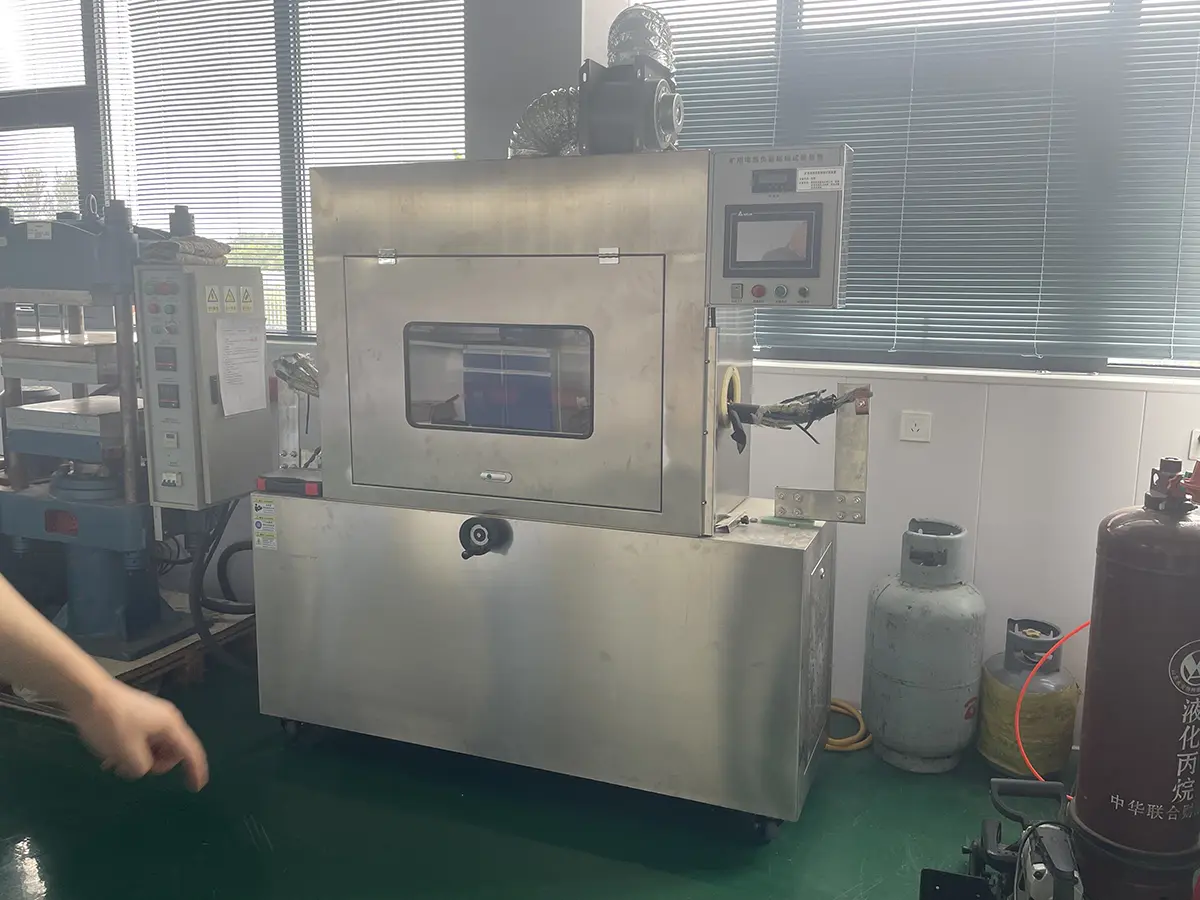

Le contrôle qualité couvre les matériaux entrants, l’inspection au stade de la production et les tests des câbles finis. Les éléments clés de l’inspection peuvent inclure la résistance des conducteurs, la résistance d’isolement, la tenue à la tension, la cohérence dimensionnelle et les performances ignifuges. Lorsque des tolérances ou des valeurs de test spécifiques sont requises, elles doivent être vérifiées par rapport aux spécifications techniques et à la norme applicable au câble sélectionné.

3. Capacité de fabrication

Qiancheng exploite des installations de production et de test de câbles pour les produits de câbles électriques et miniers. La production peut être organisée en fonction du modèle de câble, de la section du conducteur, de la configuration du noyau, de la tension nominale et de la quantité requise. Pour les commandes de projets, les spécifications techniques et les exigences de production peuvent être examinées avant la fabrication.

4. Spécifications et flexibilité de l’approvisionnement

Des spécifications de câbles régulières peuvent être fournies en fonction de la disponibilité de la production, tandis que les commandes de projets peuvent être examinées pour les dispositions spécifiques des conducteurs, les tailles de conducteurs, les longueurs de câbles et les exigences en matière de documentation. Avant l'expédition, les spécifications du produit et les exigences d'inspection peuvent être vérifiées par rapport aux informations de commande.

5. Sélection spécifique à l'application

La construction du câble est destinée aux applications fixes de distribution d'énergie plutôt qu'aux équipements soumis à une traction et une flexion continues. La sélection doit donc tenir compte de la méthode d'installation, du mouvement mécanique, du niveau de tension, de la charge et des conditions environnementales. Pour les équipements miniers très mobiles, un câble minier flexible gainé de caoutchouc peut être plus approprié.

FAQ

Q1 : Quelle norme est référencée pour le câble minier MVV ?

R : Les informations sur le produit font référence à MT/T 818.12-2009 pour la construction de câbles miniers applicable et à GB/T 3956 pour les exigences en matière de conducteurs. La norme applicable exacte et les documents justificatifs doivent être confirmés en fonction du modèle sélectionné et des spécifications du projet.

Q2 : Quelles tensions et tailles de conducteurs sont disponibles ?

R : Les spécifications MVV répertoriées incluent des tensions nominales de 0,6/1 kV et 1,8/3 kV, avec des configurations monocœur, 3 cœurs et 3+1 cœurs disponibles selon les données techniques. Les sections de conducteur peuvent varier de 1,5 mm² à 120 mm² selon la construction spécifiée.

Q3 : Ce câble est-il adapté aux environnements souterrains humides ?

R : Le câble peut être envisagé pour les installations fixes dans les zones souterraines où l'humidité, la poussière et d'autres facteurs environnementaux sont présents, à condition que la construction sélectionnée réponde aux exigences du site. L'exposition à l'eau, la température, le contact chimique et les conditions d'installation doivent être vérifiés lors de la sélection du câble plutôt que de supposer que les mêmes spécifications conviennent à chaque environnement minier.

Q4 : Peut-il être utilisé sur des cisailles à charbon ou d’autres équipements en mouvement continu ?

R : Il est généralement destiné aux applications fixes de distribution d’énergie. Les cisailles à charbon et autres équipements impliquant une traction, une flexion ou une torsion continue nécessitent normalement une construction de câble minier flexible spécialement conçue pour le service mobile.

Q5 : Quelles informations sont nécessaires lors d’une demande de devis ?

A: Provide the required rated voltage, conductor cross-section, core configuration, cable length, quantity, installation method and application equipment. If the project requires specific mining certificates, inspection reports or other technical documents, these requirements should also be included.

Q6 : Que faut-il vérifier avant d’accepter le câble ?

R : Le modèle du produit, la tension nominale, la taille du conducteur, la configuration du noyau et la longueur du câble doivent d'abord être vérifiés par rapport aux spécifications d'achat. Selon le projet, l'inspection peut également couvrir la résistance des conducteurs, la résistance d'isolement, la tenue en tension, les performances ignifuges et la documentation requise.

Pour les systèmes de distribution d'énergie fixes des mines, le câble d'alimentation minier isolé en PVC doit être sélectionné en fonction de la charge électrique, de la méthode d'installation et des conditions environnementales. Lorsque l'installation implique un mouvement continu de l'équipement, la construction du câble doit être examinée séparément pour garantir que ses caractéristiques mécaniques correspondent à l'application.
