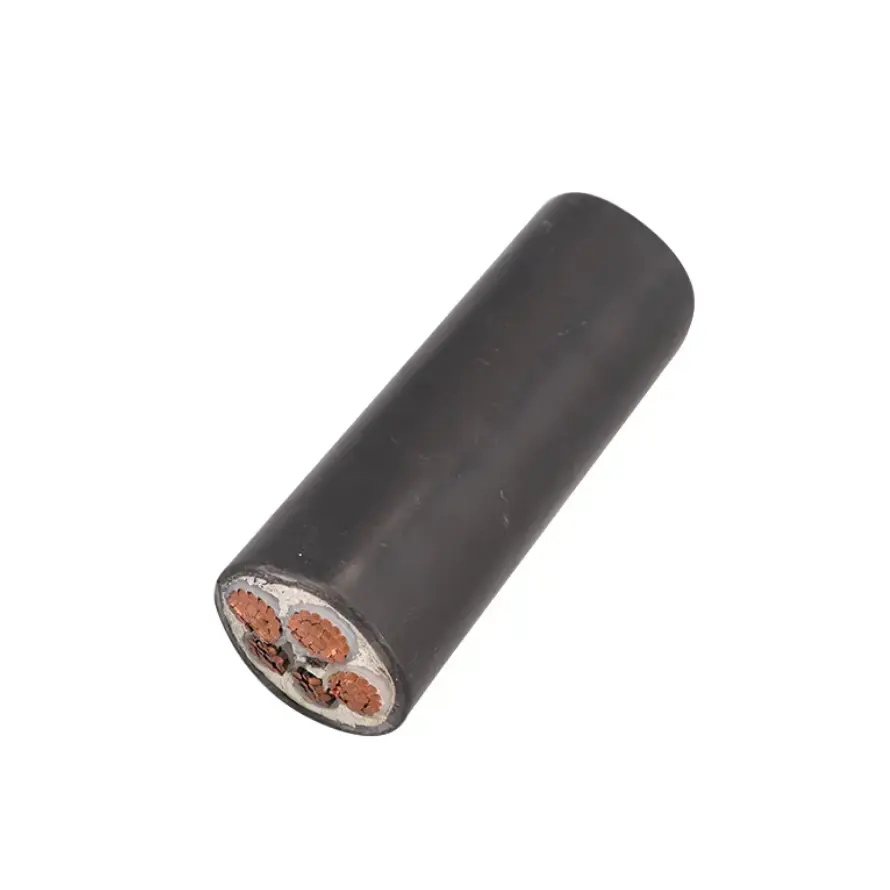

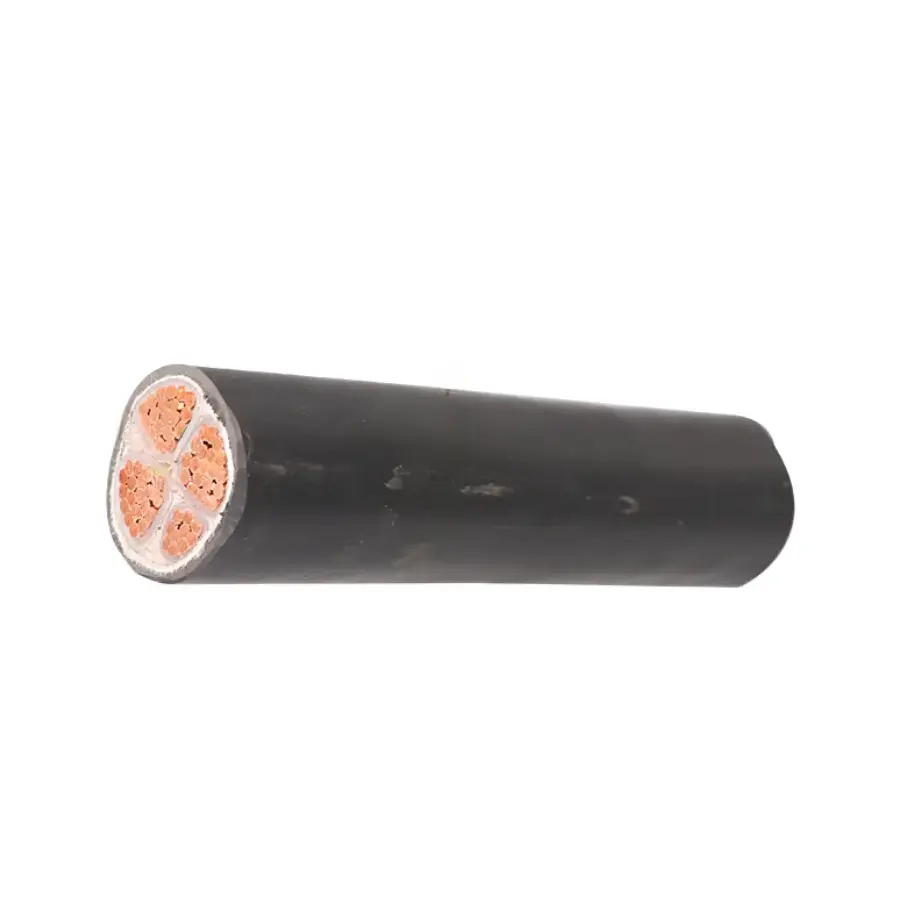

Câble d'alimentation minier isolé XLPE

Modèle : MYJV, MYJV22.

Le câble d'alimentation minier isolé au XLPE est conforme à la norme MT/T 818.13-2009, avec des conducteurs en cuivre de haute pureté sans oxygène, une isolation réticulée au XLPE et une gaine en PVC ignifuge. La tension nominale varie de 0,6/1 kV à 8,7/10 kV, avec une température de fonctionnement à long terme de 90 ℃. Le câble est destiné à la distribution d'énergie fixe dans les mines de charbon souterraines et à ciel ouvert. Il est destiné à une installation statique et ne doit pas être utilisé sur un équipement mobile nécessitant un traînage continu ou une flexion répétée.

Tableau des spécifications du produit et des paramètres techniques

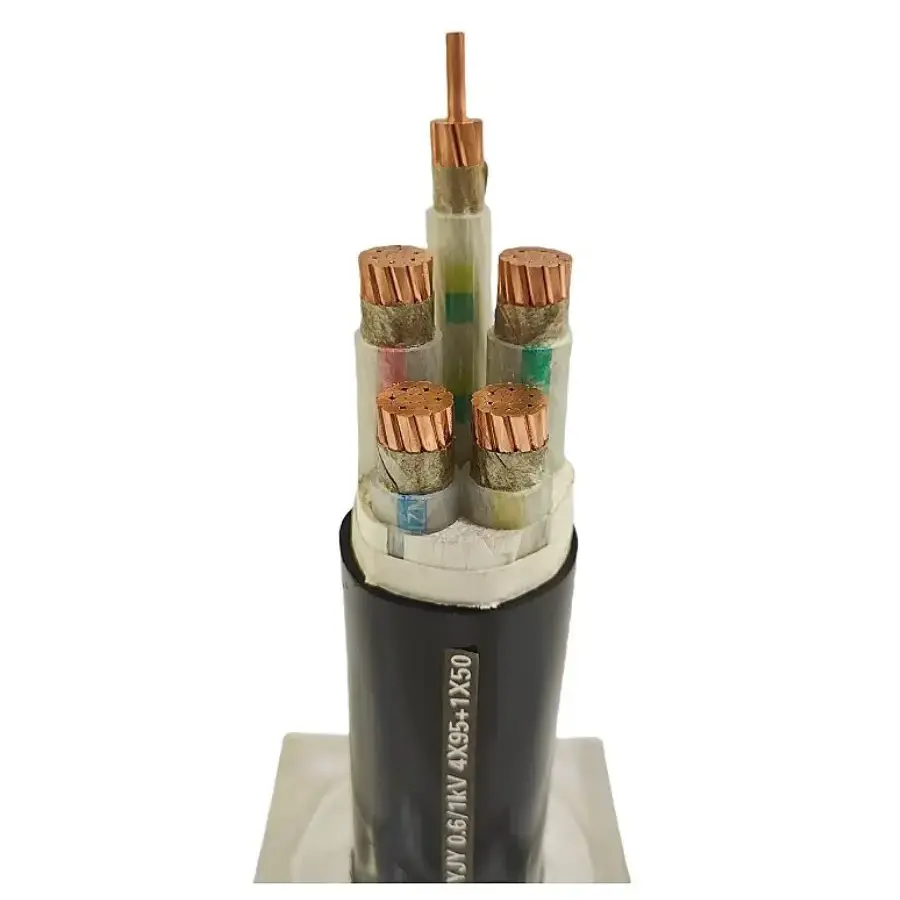

Principales caractéristiques de construction

1. Isolation XLPE pour des températures de fonctionnement plus élevées

L'isolation XLPE a une température de fonctionnement à long terme spécifiée de 90 ℃, avec une température de court-circuit de courte durée allant jusqu'à 250 ℃. Par rapport à l'isolation en PVC, le XLPE offre une température nominale plus élevée pour les circuits de puissance fixes où la charge des conducteurs et les conditions ambiantes doivent être prises en compte ensemble.

2. Conducteur en cuivre et performances électriques

Le conducteur est fabriqué à partir de cuivre sans oxygène de haute pureté et est disponible en construction solide ou toronnée selon les spécifications du câble. La section du conducteur, la disposition des conducteurs et la tension nominale doivent correspondre à la charge connectée, à la distance de transmission et aux conditions d'installation. La résistance du conducteur CC est vérifiée par rapport aux exigences applicables MT 818 ou GB/T 3956.

3. Gaine en PVC ignifuge

La gaine extérieure assure la protection externe du câble et intègre des propriétés ignifuges pour les applications minières. Les spécifications fournies identifient également la résistance à l’exposition à l’huile et aux acides-alcalis. L'exposition chimique réelle, les conditions de l'eau, la température et les contraintes mécaniques doivent être prises en compte lors de la confirmation de la construction de gaine appropriée.

4. Armure en ruban d'acier en option

Pour les installations où une protection mécanique supplémentaire est requise, une construction blindée en ruban d'acier est disponible. MYJV22 se différencie donc de la construction MYJV non blindée par sa couche de blindage. La construction finale doit être sélectionnée en fonction de la méthode de pose, du risque mécanique et des spécifications du projet applicables.

Conditions d'installation et d'application

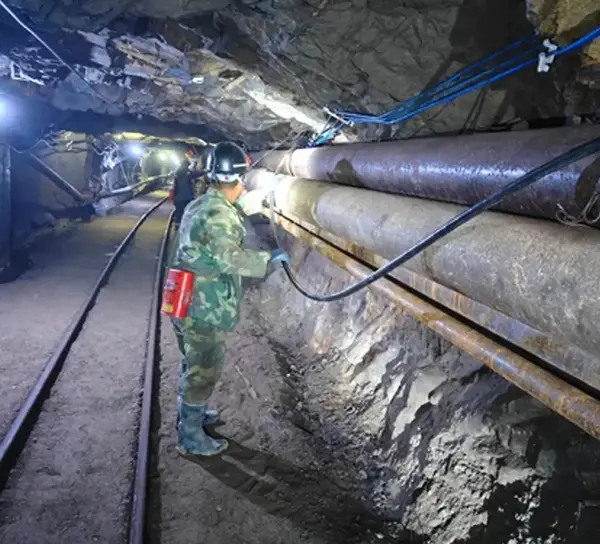

Cette gamme de câbles est destinée à la distribution d'énergie fixe plutôt qu'au service mobile continu. Les applications typiques incluent les routes principales souterraines, les chambres électromécaniques, les systèmes de pompes fixes, les équipements de ventilation, les circuits électriques de convoyeurs et autres points de distribution d'énergie fixes dans les mines.

1. Distribution d’énergie fixe souterraine

Pour les installations souterraines, les spécifications du câble doivent être vérifiées par rapport à la tension nominale, au courant de charge, au tracé d'installation, à la température ambiante, à l'exposition à l'humidité et à la protection mécanique disponible. Lorsque le câble est acheminé à travers des zones présentant un risque plus élevé d'impact ou de compression, une construction blindée peut être envisagée.

2. Systèmes électriques des mines à ciel ouvert

Les circuits fixes dans les mines à ciel ouvert peuvent impliquer une exposition extérieure, de la poussière, de la pluie et des changements de température. La sélection des câbles doit tenir compte de ces conditions environnementales ainsi que du niveau de tension requis, de la taille des conducteurs et de la disposition de pose.

3. Installations de lavage du charbon et installations annexes

Les circuits électriques fixes pour les usines de lavage du charbon, les salles de pompage, les systèmes de ventilation et autres installations auxiliaires peuvent être spécifiés en fonction de la charge de l'équipement et de la distance de distribution. La construction du câble doit être vérifiée en fonction de l'environnement réel plutôt que d'appliquer une seule spécification à toutes les installations minières.

Sélection technique et inspection

Avant de commander, la tension nominale requise, la section du conducteur, le nombre de conducteurs, la construction de l'armure, la longueur du câble et la méthode d'installation doivent être confirmées. Pour les itinéraires d'alimentation plus longs, la chute de tension et la résistance des conducteurs doivent également être prises en compte ainsi que la charge attendue.

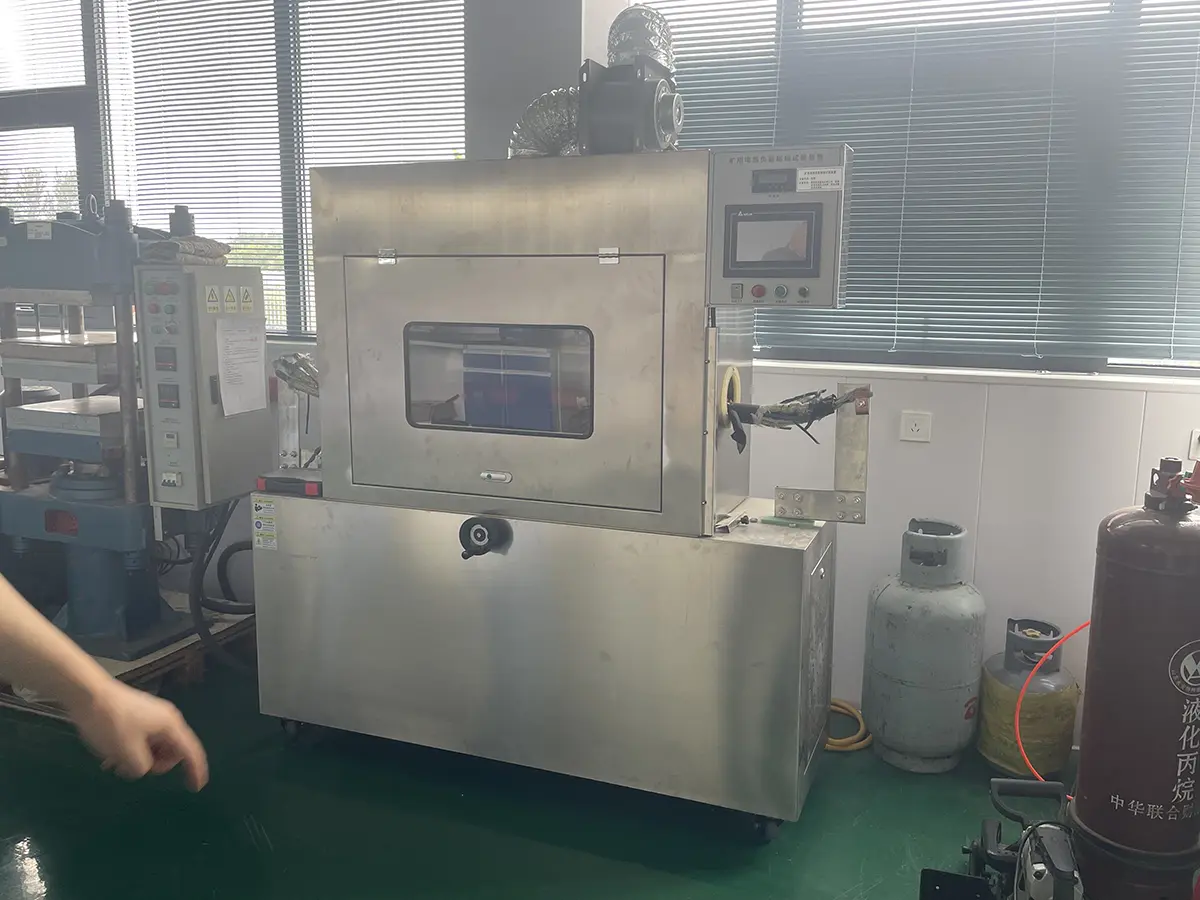

Lors de l'inspection à réception, le modèle du produit et la construction du câble peuvent être vérifiés par rapport aux spécifications d'achat. En fonction des exigences du projet, la documentation et les enregistrements de tests peuvent inclure la résistance des conducteurs, les tests liés à l'isolation, les résultats de tenue à la tension et les enregistrements de tests ignifuges. Lorsqu’une certification spécifique à une mine ou des documents d’inspection supplémentaires sont requis, ceux-ci doivent être confirmés avant la production et l’expédition.

FAQ

Q1 : Quelle norme s’applique à ce câble d’alimentation minier ?

R : Le produit est spécifié conformément à la norme MT/T 818.13-2009, avec des exigences en matière de conducteurs référencées à la norme GB/T 3956, le cas échéant. La norme exacte et la documentation requise pour un projet doivent être confirmées par rapport au modèle sélectionné et à la tension nominale.

Q2 : Quelles tensions et tailles de conducteurs sont disponibles ?

R : La plage de tension nominale indiquée est de 0,6/1 kV à 8,7/10 kV, tandis que le tableau technique répertorie les sections de conducteurs de 2,5 mm² à 300 mm². La configuration des cœurs peut être à 3 cœurs ou à 3 + 1 cœurs, la combinaison exacte dépendant des spécifications du câble sélectionné.

Q3 : Quelle est la différence entre MYJV et MYJV22 ?

R : MYJV fait référence à la construction à isolation XLPE et gainée de PVC, tandis que MYJV22 ajoute un blindage en ruban d'acier. La version blindée est envisagée lorsque l'installation nécessite une protection mécanique supplémentaire. La construction appropriée dépend du tracé du câble et des conditions de pose.

Q4 : Ce câble peut-il être utilisé sur des cisailles à charbon ou d'autres équipements miniers mobiles ?

R : Non. Ce câble est destiné à une installation statique et à une distribution d’énergie fixe. Les équipements impliquant un traînage continu, des flexions répétées ou tout autre service mobile nécessitent normalement un câble minier flexible spécifiquement spécifié pour cette condition de fonctionnement.

Q5 : Quelles informations doivent être fournies lors d’une demande de devis ?

R : Les informations requises incluent normalement la tension nominale, la section du conducteur, la configuration du noyau, la longueur du câble, la quantité, la méthode d'installation et l'équipement d'application. Si le projet nécessite une certification spécifique, des dossiers d'inspection, des exigences d'emballage ou des documents techniques, ceux-ci doivent également être indiqués dans la demande.

Q6 : Que faut-il vérifier avant l’expédition ou l’acceptation sur site ?

R : Vérifiez le modèle de câble, la tension nominale, la taille du conducteur, la configuration du noyau, le type d'armure et la longueur du câble par rapport aux spécifications d'achat. En fonction du projet, examinez les résultats des tests électriques pertinents, les données de résistance des conducteurs, les enregistrements de tenue en tension, la documentation ignifuge et les certificats requis avant l'acceptation.

Pour les systèmes de distribution d'énergie fixes des mines, le câble d'alimentation minier isolé en XLPE doit être sélectionné en fonction de la charge électrique, de la tension nominale, de la méthode d'installation et des conditions environnementales. Pour les applications impliquant un mouvement continu, la construction du câble doit être revue séparément pour correspondre aux exigences mécaniques de l'équipement.
