Le câble d'alimentation basse tension résistant au feu en aluminium PVC FR Qiancheng est conçu pour la distribution d'énergie basse tension où des performances ignifuges et résistantes au feu sont requises. La construction des conducteurs en aluminium peut être spécifiée pour les services du bâtiment, les circuits électriques de secours, les installations industrielles et d'autres projets où le poids du conducteur, les conditions d'installation et les exigences de résistance au feu doivent être pris en compte ensemble.
|
Section transversale nominale du conducteur (mm²) |
Épaisseur d'isolation (mm) |
Épaisseur de la gaine (mm) |
Diamètre extérieur approximatif du câble (mm) |
Résistance CC du conducteur Al (Ω/km) |
Tension d'essai (kV/5min) |
Ampacité-Al dans l'air (A) |
Ampacité-Al dans un sol enfoui directement (A) |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Le câble utilise un conducteur en aluminium pour la transmission d'énergie basse tension. La construction en aluminium peut réduire le poids des conducteurs par rapport au cuivre à section transversale équivalente, mais la sélection des conducteurs doit également prendre en compte la résistance, le courant admissible, la chute de tension, la méthode de connexion et les conditions d'installation. Les valeurs du tableau technique constituent le point de départ pour la sélection des câbles au niveau du projet.
La construction résistante au feu est destinée à aider à maintenir la continuité du circuit dans des conditions d'essai au feu spécifiées. Le niveau de résistance au feu requis doit être confirmé par la norme de produit applicable et les spécifications du projet. La résistance au feu et le caractère ignifuge sont des caractéristiques de performance différentes et doivent être évaluées à l'aide des exigences d'essai correspondantes.
Du PVC ignifuge est utilisé pour l’isolation et la gaine extérieure de la construction indiquée. Son rôle est de limiter la propagation de la flamme dans les conditions d'essai spécifiées. Le niveau de performance réel doit être vérifié via le rapport de test du produit concerné plutôt que déduit du seul nom du matériau.
L'épaisseur de l'isolation et de la gaine augmente avec la section transversale du conducteur conformément aux spécifications du produit. Ces dimensions affectent le diamètre total du câble, l'espace d'installation et les exigences de protection mécanique. La taille finale du câble doit donc être vérifiée par rapport à la disposition des chemins de câbles, des conduits ou des tranchées disponibles.

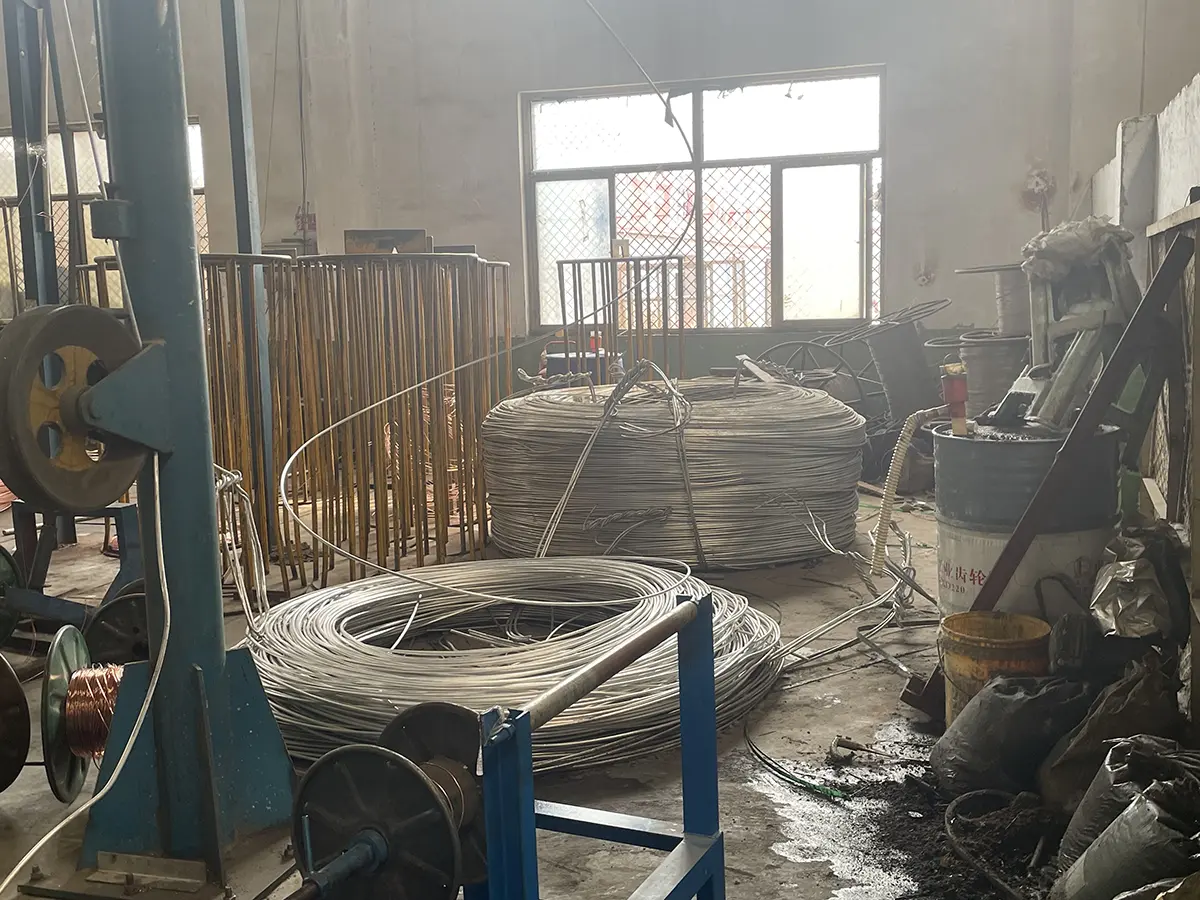

Qiancheng fabrique le câble par traitement de conducteurs, application de couches résistantes au feu, extrusion d'isolants et extrusion de gaines. L'inspection de la production peut inclure la résistance des conducteurs, les contrôles dimensionnels, les performances d'isolation et les tests de performance au feu pertinents conformément aux spécifications convenues.
Les matériaux conducteurs et isolants entrants sont vérifiés par rapport aux exigences de production applicables avant le traitement. La résistance des conducteurs en aluminium et la cohérence dimensionnelle sont des points de contrôle qualité importants car elles affectent directement les performances électriques et la conformité du câble fini.
Le traitement des conducteurs, l’application de couches résistantes au feu et les paramètres d’extrusion sont contrôlés pendant la production. L'isolation et l'épaisseur de la gaine sont vérifiées par rapport aux spécifications du produit afin de réduire les variations dimensionnelles entre les lots de production.
Les enregistrements de production et d’inspection peuvent être associés à l’identification du lot de câbles et de la bobine concernée. Pour les commandes d'ingénierie, les documents d'inspection requis, les enregistrements de test et les informations sur les bobines peuvent être convenus avant la production pour soutenir le dépôt et l'acceptation du projet.
Une inspection d'usine par un tiers, un échantillonnage ou des tests devant témoin peuvent être organisés lorsque les spécifications d'achat l'exigent. La portée de l'inspection doit être confirmée à l'avance afin que les échantillons, équipements de test et enregistrements de production pertinents soient disponibles.
La construction résistante au feu est destinée aux circuits où le fonctionnement électrique continu pendant une exposition au feu définie fait partie des exigences du projet. La durée de l'essai requise, la température de la flamme, les conditions mécaniques et les critères d'intégrité du circuit doivent être confirmés par la norme applicable et les spécifications du projet.
La performance ignifuge concerne la limitation de la propagation de la flamme le long du câble dans des conditions de test définies. La CEI 60332 couvre les essais sur les câbles électriques et à fibres optiques dans des conditions d'incendie, y compris les méthodes de propagation verticale de la flamme pour les câbles individuels et les agencements de câbles groupés.
Pour les projets comportant des exigences d'acceptation en matière de sécurité incendie, le rapport d'essai applicable doit identifier la construction du câble testé, la taille du conducteur, la méthode d'essai et le résultat. Ceci est plus utile pour l'examen technique que de s'appuyer uniquement sur des descriptions générales telles que résistant au feu ou ignifuge.
Pour les câbles basse tension nécessaires au maintien de l'intégrité du circuit en cas d'incendie, la CEI 60331 fournit des méthodes d'essai dans des conditions d'incendie définies. Différentes parties de la norme s'appliquent en fonction du diamètre du câble et de la disposition des tests. La méthode de test exacte doit donc être adaptée à la construction du câble et aux exigences du projet.

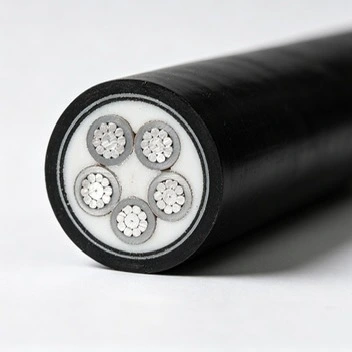

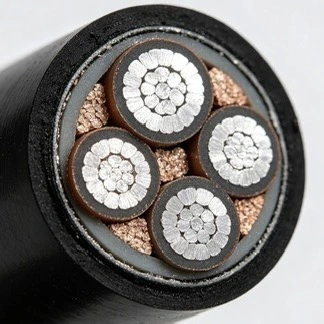

La construction du câble combine le conducteur en aluminium, la couche ignifuge, l'isolation et la gaine extérieure. Chaque couche remplit une fonction différente, la sélection doit donc prendre en compte la construction complète plutôt que le matériau conducteur seul.
Le conducteur constitue le chemin électrique du circuit basse tension. La section transversale doit être sélectionnée en fonction du courant de conception, de la chute de tension admissible, des conditions d'installation et des exigences électriques applicables.
La couche ignifuge assure une protection thermique autour du conducteur pendant l'exposition au feu spécifiée. Ses performances sont évaluées par le test de résistance au feu applicable plutôt que par les données de température de fonctionnement normale.
L'isolation sépare le conducteur sous tension des autres composants conducteurs ou externes. Une épaisseur d’isolation uniforme est importante pour l’intégrité électrique et la cohérence dimensionnelle pendant la production.
La gaine extérieure offre une protection contre l'environnement d'installation externe et contribue aux performances ignifuges du câble. Lorsqu'une installation extérieure est requise, le matériau de la gaine et la résistance environnementale doivent être confirmés par rapport aux conditions d'exposition réelles.
Le câble d'alimentation basse tension résistant au feu en aluminium PVC FR peut être spécifié pour certains circuits basse tension dans les hôpitaux, les écoles, les centres commerciaux, les immeubles de bureaux et autres établissements publics où des exigences de résistance au feu s'appliquent. Les circuits typiques peuvent inclure une alimentation de secours, des équipements liés aux incendies et d'autres charges basse tension désignées.
Les installations industrielles et les installations de production peuvent utiliser des câbles basse tension ignifuges pour certains circuits électriques de secours ou essentiels. La taille du câble doit être déterminée à partir de la charge de l'équipement, du courant de démarrage, de la disposition de l'installation et des limites de chute de tension requises.
Le câble peut être envisagé pour les projets de distribution et de rénovation basse tension où les conducteurs en aluminium sont adaptés à la conception électrique et aux exigences spécifiées en matière de résistance au feu. L'installation peut inclure des chemins de câbles, des tranchées ou d'autres systèmes de routage protégés selon le projet.
Les chemins de câbles souterrains nécessitent de prendre en compte l'humidité, les dommages mécaniques, la corrosion, le drainage et l'accès pour la maintenance. L'enfouissement direct ne doit être utilisé que lorsque la construction du câble et les spécifications du projet le permettent, avec une protection supplémentaire appliquée lorsque les conditions du site l'exigent.
Avant l'installation sur plateau ou verticale, les ingénieurs doivent vérifier le poids du câble, les exigences de flexion, l'espacement des supports, la dissipation thermique et le nombre de circuits installés ensemble. Les conducteurs en aluminium peuvent être utiles lorsque le poids du câble est un facteur d'installation important, mais le dimensionnement électrique reste le principal facteur de sélection.
La section transversale doit être sélectionnée en fonction du courant de conception et vérifiée par rapport à la chute de tension admissible, aux conditions d'installation, à la température ambiante et au regroupement des câbles. Les valeurs d'intensité admissible dans le tableau doivent être interprétées avec les conditions d'installation réelles du projet plutôt que d'être utilisées comme valeurs de champ universelles.
La résistance au feu et le caractère ignifuge doivent être spécifiés séparément dans la documentation d'achat. Si un projet nécessite un fonctionnement continu du circuit pendant un incendie, la méthode et la durée requises du test d'intégrité au feu doivent être clairement indiquées. Si le projet nécessite uniquement une limitation de la propagation des flammes, l'essai ignifuge applicable doit être identifié.
Les installations intérieures, extérieures, souterraines et sur chemins de câbles peuvent imposer différentes exigences en matière de gaine extérieure et de système d'installation de support. Pour les projets impliquant de l'humidité, une exposition à des produits chimiques, un fort ensoleillement ou un risque mécanique élevé, les conditions d'installation doivent être revues avant de finaliser la construction du câble.
Pour les commandes d'exportation et d'infrastructure, les spécifications d'achat peuvent définir la résistance des conducteurs, les dimensions de l'isolation, la tension d'essai, les tests de résistance au feu, la portée de l'inspection et les exigences en matière de documentation. Agreeing these items before production helps avoid differences between procurement documents and final acceptance criteria.
Pour un devis ou un examen technique, les clients peuvent fournir la tension nominale, la section du conducteur, la longueur de câble requise, la méthode d'installation, l'application du projet et la norme applicable. Qiancheng peut examiner ces détails et confirmer la construction appropriée du câble d'alimentation basse tension résistant au feu en aluminium PVC FR ainsi que les documents techniques requis.
Pour les projets impliquant des circuits résistants au feu, il est également utile de spécifier la méthode de test d'intégrité au feu requise, le niveau de test ignifuge, les exigences de résistance des conducteurs et la procédure d'inspection avant la production. Ces informations permettent aux équipes de fabrication et de contrôle qualité de travailler sur une spécification technique définie.

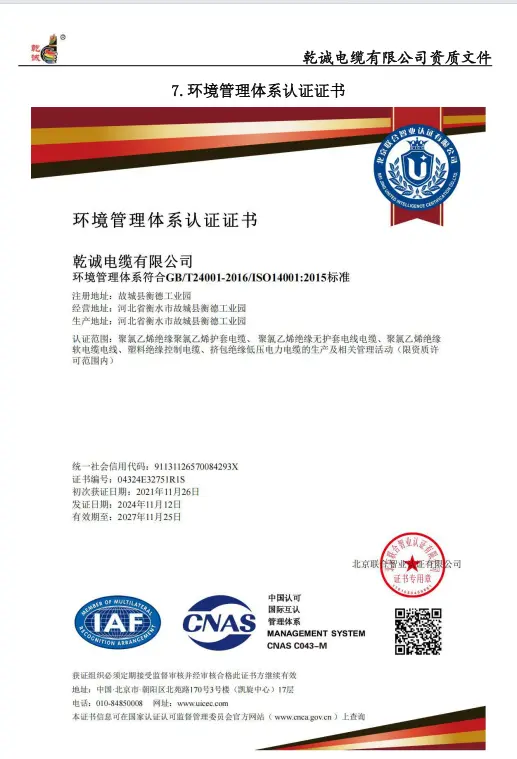

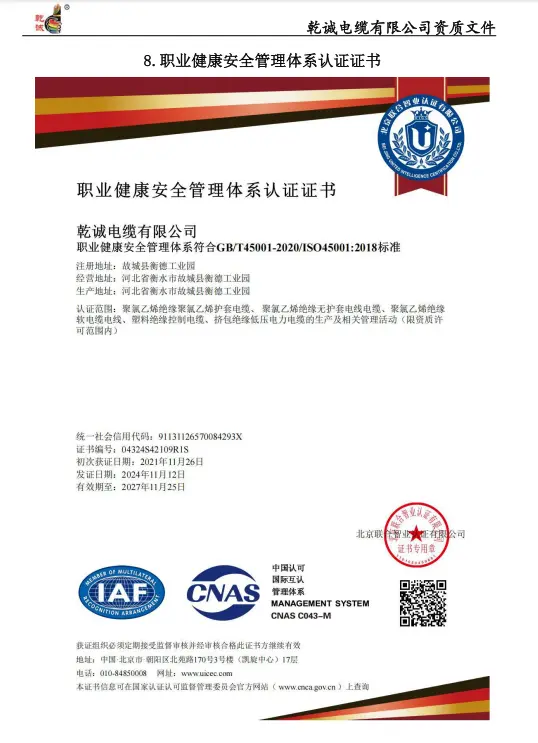

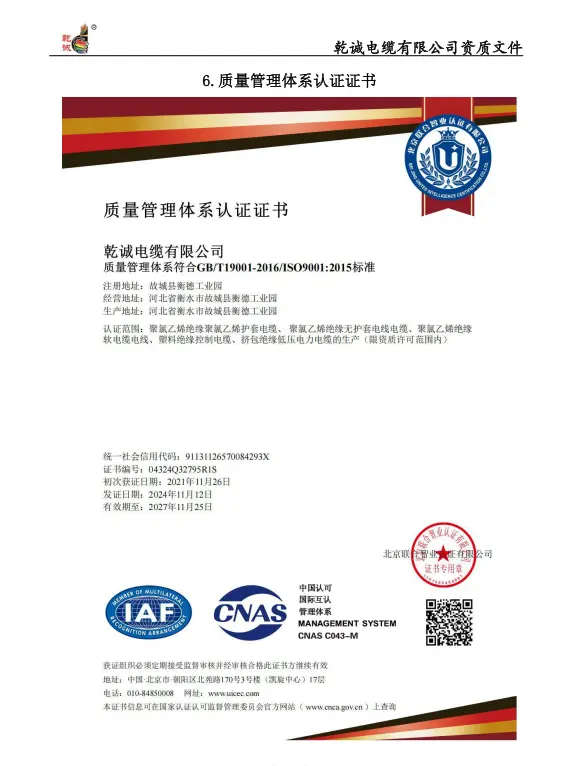

Le cas échéant, Qiancheng peut fournir une documentation relative aux systèmes de gestion de la qualité, de l'environnement, de la santé et de la sécurité au travail, notamment les certificats ISO9001, ISO14001 et ISO45001.
Des licences de production et des documents de qualification spécifiques au produit peuvent être fournis en fonction des exigences du produit, du marché de destination et du projet. Les clients doivent confirmer les certificats exacts requis pour l'acceptation de la réglementation locale ou du projet avant de commander.
Des rapports d'essais de résistance au feu et d'ignifugation peuvent être fournis selon la construction testée et la méthode d'essai applicable. Pour l'examen technique, le rapport doit être vérifié par rapport à la construction du câble commandé, à la taille du conducteur et au niveau de performance requis.
Pour les commandes à l'étranger, les documents techniques peuvent inclure des spécifications en anglais, des dossiers d'inspection, des documents d'acceptation en usine, des informations sur l'emballage et des enregistrements de traçabilité des lots lorsqu'ils sont inclus dans le contrat d'achat.
R : Ils répondent à différentes caractéristiques de performance au feu. Un câble ignifuge est conçu pour limiter la propagation de la flamme dans des conditions d'essai définies, tandis qu'un câble résistant au feu est conçu pour maintenir l'intégrité du circuit pendant une période spécifiée dans les conditions d'essai au feu applicables. Les performances requises doivent être indiquées dans les spécifications du projet.
R : L'aluminium peut réduire le poids des conducteurs par rapport au cuivre pour la même section transversale nominale. Il peut donc être envisagé pour des projets où le poids du câble, la manutention de l'installation et le coût du matériel sont des facteurs importants. La taille du conducteur doit toujours être sélectionnée en fonction de la capacité de courant, de la chute de tension et des exigences électriques applicables.
R : La sélection doit prendre en compte le courant de conception, la méthode d'installation, la température ambiante, le groupement de câbles, la longueur du circuit, la chute de tension et les conditions de court-circuit. Les valeurs d'intensité admissible dans le tableau fournissent des données de référence, mais la sélection finale doit être vérifiée par rapport à la disposition d'installation réelle.
R : Il peut être envisagé pour les circuits basse tension où le projet nécessite la construction ignifuge correspondante. Pour les pompes à incendie, l'éclairage de secours ou tout autre équipement de sécurité des personnes, la durée d'intégrité du circuit requise et la norme locale ou de projet applicable doivent être confirmées avant la sélection du câble.
R : L'utilisation en extérieur dépend de la construction de la gaine, de l'exposition environnementale et de la méthode d'installation. Lorsque le câble est exposé de manière prolongée au soleil, à l'humidité, à des produits chimiques ou à des dommages mécaniques, le projet doit spécifier la protection de l'environnement et le système d'installation requis.
R : L'enfouissement direct ne doit être utilisé que lorsque les spécifications du câble et la conception du projet le permettent. L'humidité du sol, la corrosion, la protection mécanique, le drainage et les conditions de service attendues doivent être évalués avant de sélectionner l'enfouissement direct. Des conduits ou d'autres mesures de protection peuvent être nécessaires dans des environnements exigeants.
R : Oui. L'inspection en usine, l'échantillonnage et les tests devant témoin peuvent être organisés selon le plan d'inspection convenu. Les éléments de test requis, la méthode d'échantillonnage, la documentation et les critères d'acceptation doivent être confirmés avant la production.
R : Les informations utiles incluent la taille du conducteur, la longueur du câble, le niveau de tension, la méthode d'installation, l'application, le pays de destination, la norme applicable et le niveau de résistance au feu requis. Si les spécifications du câble n'ont pas été finalisées, la charge du projet et les conditions d'installation peuvent être fournies pour un premier examen technique.
