Le câble d'alimentation basse tension Qiancheng Copper XLPE LSZH est conçu pour la distribution d'énergie basse tension dans les bâtiments et les infrastructures où une construction de câbles à faible fumée et sans halogène est spécifiée. Il peut être utilisé dans les installations de métro, les hôpitaux, les immeubles de bureaux, les tunnels utilitaires et autres zones fermées, avec des tailles de conducteurs sélectionnées en fonction de la charge requise, de la méthode d'installation et des spécifications du projet.
|
Section nominale du conducteur (mm²) |
Nombre minimum de fils conducteurs |
Diamètre extérieur du conducteur (mm) |
Épaisseur nominale d'isolation XLPE (mm) |
Diamètre extérieur approximatif de l'isolation (mm) |
Max. Résistance du conducteur à 20℃ de cuivre (Ω/km) |
|
1.5 |
1 |
1,36 ± 0,02 |
0.7 |
3.0 |
12.1 |
|
1,5 (B) |
7 |
1,56 ± 0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75 ± 0,02 |
0.7 |
3.4 |
7.41 |
|
2.5 (B) |
7 |
2,01 ± 0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22 ± 0,02 |
0.7 |
3.8 |
4.61 |
|
4 (B) |
7 |
2,52 ± 0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72 ± 0,03 |
0.7 |
4.3 |
3.08 |
|
6 (B) |
7 |
3,09 ± 0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9 ± 0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0 ± 0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1 ± 0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1 ± 0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2 ± 0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8 ± 0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6 ± 0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2 ± 0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6 ± 0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2 ± 0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5 ± 0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5 ± 0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3 ± 0,20 |
2.0 |
27.5 |
0.0470 |

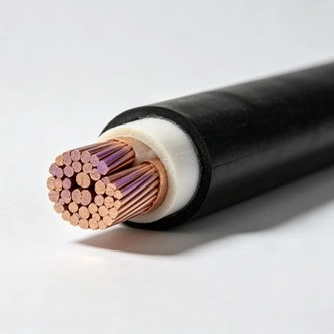

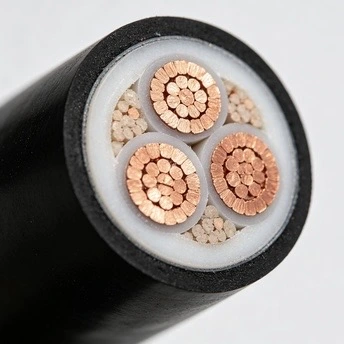

Le câble d'alimentation basse tension en cuivre XLPE LSZH utilise une isolation XLPE pour la séparation électrique entre le conducteur et les composants du câble environnants. Le XLPE offre une température de fonctionnement normale plus élevée que l'isolation PVC conventionnelle et est couramment sélectionné lorsque des performances thermiques, une stabilité d'isolation et une fiabilité électrique à long terme sont requises. Les limites de fonctionnement réelles doivent respecter la norme de câble applicable et les spécifications du projet.
La construction LSZH est destinée aux installations où la génération de fumée et les produits de combustion contenant des halogènes doivent être contrôlés. La densité de la fumée et le gaz acide halogène sont des caractéristiques de performance distinctes et doivent être vérifiées par rapport aux normes de test applicables et aux exigences du projet. La CEI 61034 couvre la mesure des émissions de fumée, tandis que la CEI 60754-1 spécifie une méthode de détermination de la teneur en gaz acide halogène.
Le câble utilise des conducteurs en cuivre pour la transmission d'énergie basse tension. La résistance des conducteurs est un paramètre important pour évaluer les chutes de tension et les pertes de fonctionnement, tandis que la section des conducteurs doit être sélectionnée en fonction de la capacité de transport de courant, des conditions d'installation, de la température ambiante, du regroupement et de la chute de tension admissible.
Les tailles de conducteur disponibles dans le tableau technique couvrent les petites exigences de contrôle et de circuits de dérivation ainsi que les applications plus importantes de distribution d'énergie basse tension. La sélection finale doit tenir compte de la charge connectée, de la longueur du circuit, de la méthode d'installation, des conditions de court-circuit et des exigences électriques locales applicables plutôt que de la seule section du conducteur.

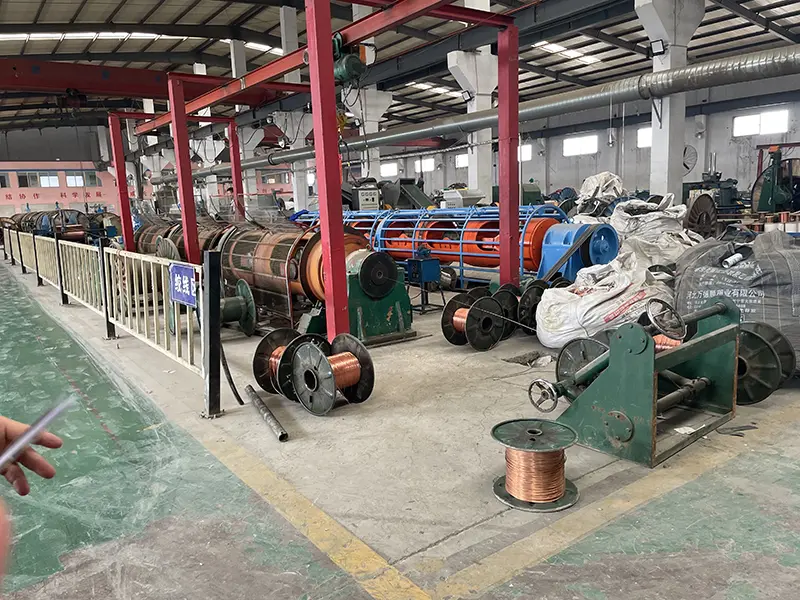

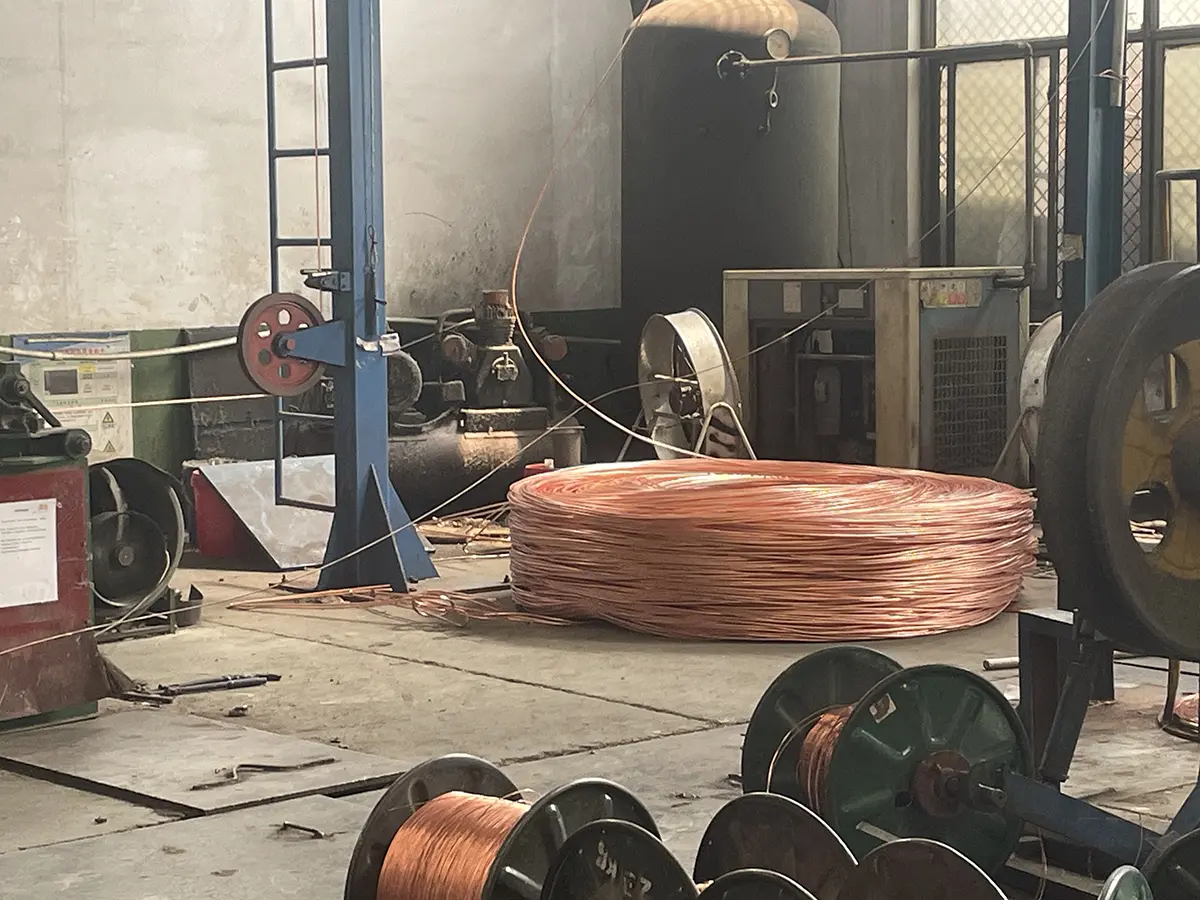

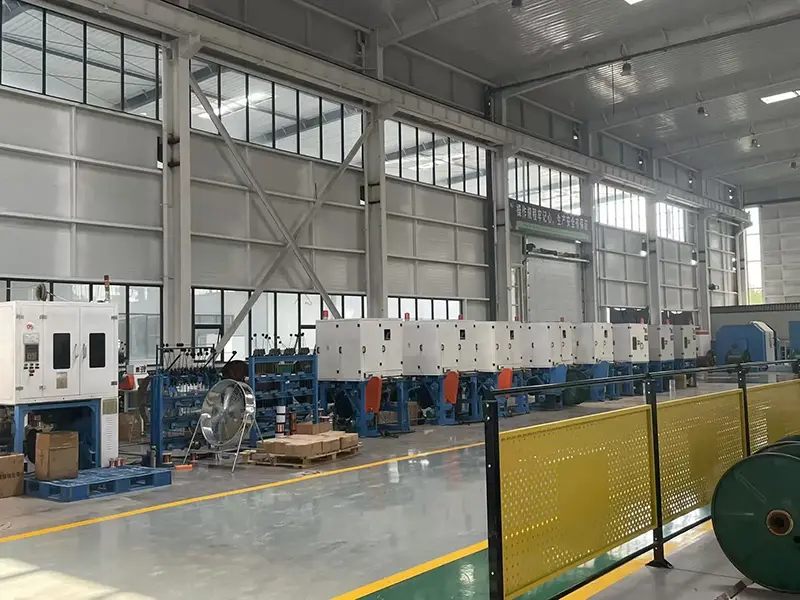

Qiancheng exploite ses propres installations de production avec des équipements d'extrusion et de test de câbles pour la fabrication et le contrôle qualité de routine. Les enregistrements de production, l'inspection des matières premières et les résultats des tests électriques ou liés à la combustion peuvent être conservés conformément aux exigences de la documentation du projet. Pour les projets nécessitant une vérification supplémentaire, des visites d’usine et des échantillonnages par des tiers peuvent être organisés sous réserve des conditions du projet.
Le matériau du conducteur, le composé isolant, le matériau de la gaine, les dimensions du conducteur et l'épaisseur de l'isolation sont contrôlés pendant la production conformément aux spécifications applicables. Les contrôles dimensionnels et les tests électriques fournissent des points de contrôle pratiques avant que le câble fini ne soit livré pour la livraison.
La documentation au niveau du lot peut être utilisée pour relier le câble fini à ses enregistrements de production et d'inspection. Lorsque la documentation du projet nécessite une identification de la bobine, des rapports de test ou des enregistrements de matériaux, les informations requises peuvent être préparées avec l'expédition.
Pour les projets d'exportation et d'infrastructure avec des exigences de contrôle de qualité indépendantes, une inspection ou un échantillonnage par un tiers peut être coordonné avant expédition. La portée de l'inspection peut être définie en fonction des spécifications d'achat, de la norme applicable et des exigences d'acceptation.
Lorsque les tests CEI 60332 sont spécifiés, la construction du câble concernée peut être évaluée pour la propagation de la flamme conformément à la partie applicable de la série CEI 60332. Le niveau de test exact doit être confirmé par rapport aux spécifications du projet, car différentes constructions de câbles et dispositions d'installation peuvent nécessiter différentes méthodes de test.
Les performances à faible dégagement de fumée sont particulièrement pertinentes dans les zones fermées où la fumée peut affecter la visibilité, l'évacuation et l'accès des services d'incendie. La CEI 61034 fournit des méthodes d'essai pour mesurer la densité de la fumée dans des conditions de combustion définies. La documentation du projet doit donc identifier la méthode d'essai requise et le niveau d'acceptation plutôt que de s'appuyer uniquement sur le terme « faible fumée ».
Pour les projets spécifiant des matériaux sans halogène, les exigences pertinentes en matière de construction de câbles et de tests de matériaux doivent être confirmées avant la production. La CEI 60754-1 traite de la détermination du gaz acide halogène dégagé par les matériaux des câbles pendant la combustion, fournissant un point de vérification distinct des essais de propagation de flamme et de densité de fumée.
Le câble d'alimentation basse tension en cuivre XLPE LSZH peut être spécifié pour les circuits de distribution basse tension dans les stations de métro, les bâtiments de transport ferroviaire, les quais, les zones de service et autres infrastructures fermées où les documents de projet exigent une construction de câbles à faible émission de fumée et sans halogène.
Les applications peuvent inclure des circuits de distribution d'énergie desservant les services, les zones d'opération, les services d'urgence, les espaces publics et les installations de soutien. La sélection des câbles doit respecter la conception électrique, les spécifications de sécurité incendie et les exigences d'installation du bâtiment.
Le câble convient à la distribution basse tension dans les immeubles de bureaux, les centres commerciaux, les écoles, les centres d'exposition et autres bâtiments publics où les exigences en matière de fumée et de produits de combustion font partie des spécifications électriques.
Les applications typiques incluent les parkings souterrains, les tunnels utilitaires, les locaux techniques et autres infrastructures de service fermées. La conception de l'installation doit tenir compte du regroupement des câbles, de la dissipation thermique, de la protection mécanique et de l'accès pour la maintenance.
Les aéroports, les installations ferroviaires, les salles de communication et autres bâtiments techniques peuvent spécifier des constructions de câbles LSZH pour certains circuits basse tension. Le type de câble final doit être adapté à la fonction du circuit et aux exigences de résistance au feu du projet.
Le dimensionnement des câbles doit commencer par le courant de conception, puis être vérifié par rapport à la méthode d'installation, aux conditions ambiantes, au groupement de conducteurs et à la température admissible. La résistance des conducteurs tabulée peut également être utilisée dans le cadre des calculs de chute de tension et de perte.
Pour les conduits, les plateaux ou toute autre installation fermée, l'espace disponible, le rayon de courbure, la dissipation thermique et les conditions de traction doivent être pris en compte avant de commander. Les longs câbles peuvent nécessiter un examen supplémentaire de la chute de tension et de la tension d'installation.
Les installations intérieures, souterraines et partiellement exposées peuvent avoir des exigences différentes en matière d'humidité, de protection mécanique, de température et d'exposition chimique. La construction du câble doit donc être confirmée par rapport à l'environnement d'installation réel plutôt que sélectionnée uniquement en fonction de la tension et de la taille du conducteur.
Pour les commandes d'infrastructures et d'exportation, les documents d'approvisionnement peuvent inclure des fiches techniques, des enregistrements de tests de routine, des rapports d'inspection, des informations sur l'emballage et l'identification des bobines. Fournir ces exigences avant la production permet d’aligner la fabrication et l’inspection avec le processus d’acceptation du projet.
Pour l'examen des spécifications, les clients peuvent fournir la tension nominale, la taille du conducteur, la longueur de câble requise, la méthode d'installation, la charge attendue et la norme du projet. Qiancheng peut utiliser ces détails pour confirmer la construction appropriée du câble d'alimentation basse tension en cuivre XLPE LSZH et préparer la documentation technique correspondante.
Pour les commandes de projets, il est également utile de confirmer les niveaux de tests requis en matière d'ignifugation, d'émission de fumée et d'absence d'halogène avant la production. Lorsqu’une inspection par un tiers ou des exigences spécifiques en matière de marquage des bobines et de documentation s’appliquent, celles-ci peuvent être incluses dans l’accord technique et les spécifications d’achat.
R : La construction du câble LSZH est conçue pour limiter la génération de fumée et les produits de combustion contenant des halogènes lorsque les matériaux spécifiés et les exigences de test sont satisfaits. Le câble PVC conventionnel utilise un système polymère contenant des halogènes. Le choix correct dépend des spécifications de sécurité incendie et des normes applicables à l'installation.
R : Le XLPE fournit une isolation électrique avec une capacité de température de fonctionnement normale plus élevée que l'isolation PVC conventionnelle. Il est couramment utilisé là où des performances d’isolation et une résistance thermique stables sont requises. La température de fonctionnement autorisée doit être confirmée à partir des spécifications du câble applicable.
R : Les principaux facteurs comprennent le courant de conception, la méthode d'installation, la température ambiante, le groupement de câbles, la longueur du circuit, la chute de tension et les conditions de court-circuit. La taille du conducteur doit être déterminée à partir de la conception électrique complète plutôt que du seul courant nominal.
R : Il peut être envisagé pour les applications où les spécifications du projet nécessitent un câble en cuivre basse tension avec isolation XLPE et construction LSZH. Les niveaux de test requis sans flamme, sans fumée et sans halogène doivent être confirmés par rapport à la norme de projet applicable avant de commander.
R : En fonction des exigences de la commande, la documentation peut inclure des spécifications techniques, des enregistrements d'inspection ou de test, l'identification de la bobine, des informations sur l'emballage et d'autres documents de qualité convenus. Une inspection par un tiers peut également être coordonnée lorsque le projet l'exige.
R : Oui. Les visites d'usine et l'échantillonnage ou l'inspection par des tiers peuvent être coordonnés en fonction de la commande et du plan d'inspection. La portée de l'inspection doit être convenue à l'avance afin que les enregistrements de production, les échantillons et les éléments de test requis soient disponibles.
R : Les informations utiles incluent la taille du conducteur, le nombre de conducteurs, la longueur de câble requise, le niveau de tension, la méthode d'installation, la destination, la norme applicable et toute exigence spécifique sans flamme, sans fumée ou sans halogène. Si les spécifications finales ne sont pas encore fixées, la demande de projet et la charge électrique peuvent être fournies pour un examen technique initial.
