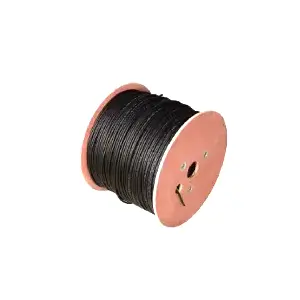

Le câble solaire CC Qiancheng PV1-F est acheté pour l'ingénierie des centrales photovoltaïques, adapté à la construction de câbles de transmission CC côté module photovoltaïque. Il offre une excellente résistance aux UV, aux hautes et basses températures, à la corrosion acide-alcali, à la surcharge, à l'usure et aux performances anticorrosion. Adaptable à diverses conditions de travail photovoltaïques difficiles, il garantit un fonctionnement sûr et stable du système avec une longue durée de vie.
|
Nombre de noyaux × Surface de section transversale nominale (mm²) |
Épaisseur nominale d'isolation (mm) |
Épaisseur nominale de la gaine (mm) |
Diamètre extérieur moyen maximum (mm) |
Résistance d'isolation minimale à 20 ℃ (MΩ・km) |
Résistance d'isolation minimale à 90 ℃ (MΩ・km) |
|
1×1,5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2,5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1,5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2,5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1,5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2,5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1,5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2,5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1,5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2,5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |

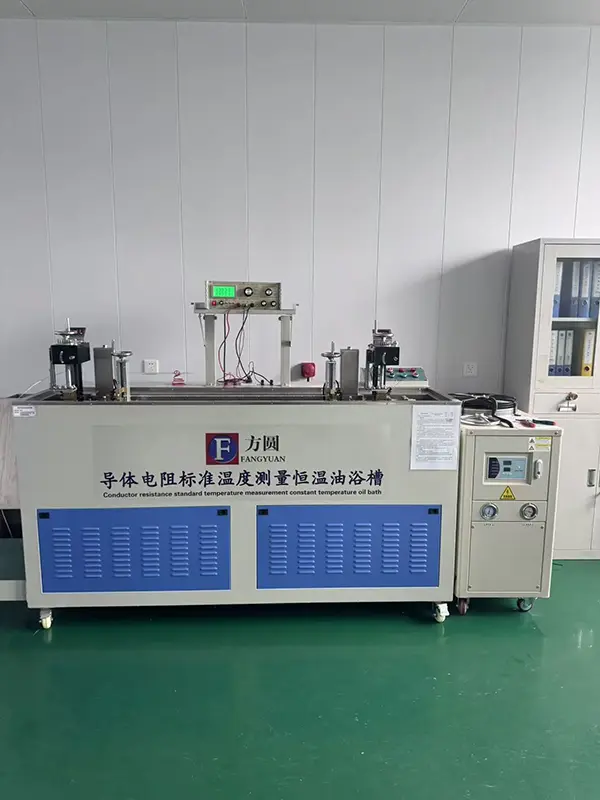

Le câble CC solaire PV1-F de Qiancheng adopte un conducteur en cuivre flexible étamé avec une résistance meilleure que la norme nationale et une faible élévation de température dans des conditions de pleine charge. Il a passé le test de vieillissement UV pour la résistance au vieillissement et aux fissures. Les matières premières et les données de test peuvent être vérifiées pour éviter toute falsification.
Les câbles photovoltaïques ordinaires ont tendance à se fissurer à basse température. Ce produit a réussi le test de flexion de -40 ℃ et résiste aux dommages lors de la construction dans des régions glaciales. La gaine est résistante à l'ozone, à l'huile et à la corrosion, adaptée aux environnements difficiles tels que les zones salines-alcalis et les conditions de brouillard salin côtier avec un taux de défaillance plus faible.
Les marchandises ponctuelles sont disponibles pour une livraison directe. Pour les projets photovoltaïques de grands mégawatts, une section transversale nominale personnalisée, une qualité ignifuge et une longueur de bobine peuvent être fournies. Pas de majoration intermédiaire, ce qui offre des avantages en termes de coûts pour les achats d'ingénierie de gros volumes.

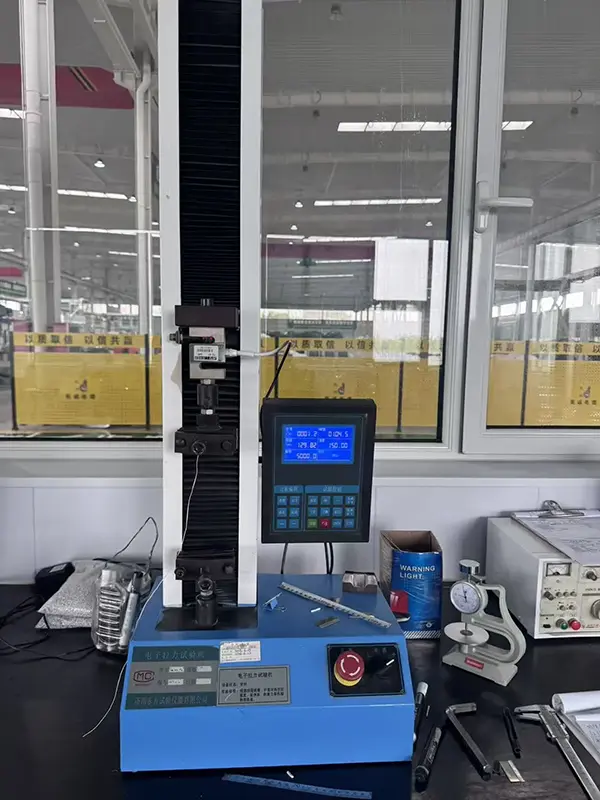

Tous les câbles CC solaires Qiancheng PV1-F sont testés par échantillonnage pour la tenue à la tension CC et la résistance d'isolation avant la livraison. Il peut résister à l'impact inverse à haute tension des systèmes photovoltaïques et prévenir les risques de fuite électrique, de panne et d'incendie dans les circuits CC. Il répond aux normes ignifuges de classe C pour limiter la propagation des flammes le long des câbles.
Résistant aux UV pour un fonctionnement stable à long terme entre -40 ℃ et 90 ℃. Résiste au vieillissement et aux fissures sous une exposition extérieure à long terme. Le type sans halogène à faible dégagement de fumée est facultatif pour réduire les fumées toxiques en cas d'incendie et garantir la sécurité des applications photovoltaïques intérieures.
L'excellente flexibilité du câble évite les dommages à la couche d'isolation causés par le traînage ou une compression mineure pendant la construction, réduisant ainsi les risques de reprise et les coûts de maintenance ultérieurs.
Le câble CC solaire Qiancheng PV1-F est spécialement conçu pour le câblage côté CC des systèmes de production d'énergie photovoltaïque :
- Câblage par barres omnibus pour modules de centrales photovoltaïques centralisées au sol de grande taille ;
- Centrales photovoltaïques distribuées sur les toits des bâtiments industriels et commerciaux ;
- Systèmes photovoltaïques distribués par les ménages connectés au réseau ;
- Projets photovoltaïques dans des conditions complexes, y compris les sites hybrides pêche-solaire, agriculture-solaire, montagne et Gobi.
R : Le conducteur est fabriqué en cuivre flexible étamé, offrant une bonne conductivité électrique et une bonne flexibilité pour un fonctionnement continu sous tension dans les circuits photovoltaïques à courant continu. Sa construction conductrice aide également à contrôler l’augmentation de la température dans des conditions normales de pleine charge.
R : La plage de températures de fonctionnement continu spécifiée est de -40 ℃ à 90 ℃. Le câble a également subi des tests de flexion à basse température à -40℃ pour évaluer sa flexibilité et sa résistance à la fissuration lors d'une installation dans des environnements froids.
R : La gaine offre une résistance à l’exposition à l’ozone, à l’huile, au brouillard salin et aux acides et alcalis. Cela rend le câble applicable aux installations photovoltaïques dans les zones côtières, aux environnements salins-alcalis et aux projets hybrides pêche-solaire ou autres projets extérieurs, sous réserve des conditions réelles du site.
R : Les câbles finis peuvent être testés pour la tenue à la tension continue et la résistance d'isolation conformément aux exigences d'inspection applicables. Ces tests permettent de vérifier l'intégrité de l'isolation et les performances électriques avant l'expédition du câble.
R : Le câble est ignifuge de classe C. Sa construction est destinée à limiter la propagation des flammes le long du câble lorsqu'il est exposé à un incendie localisé, répondant ainsi aux exigences de sécurité incendie du câblage photovoltaïque CC.
R : La construction flexible aide le câble à résister au routage normal, à la traction et à une compression mineure lors de l'installation. Une manipulation appropriée et le respect du rayon de courbure spécifié sont toujours nécessaires pour éviter des dommages mécaniques à l'isolation ou à la gaine.
R : Il est principalement utilisé pour le câblage côté CC dans les systèmes de production d'énergie photovoltaïque, y compris les centrales électriques au sol, les toits commerciaux et industriels, les systèmes photovoltaïques résidentiels, les projets agricoles-solaires et les installations solaires de pêche.
R : L'isolation utilise de la polyoléfine réticulée par rayonnement et a subi des tests de vieillissement UV. La construction du matériau offre une résistance à l'exposition aux ultraviolets et aide à maintenir les propriétés physiques du câble lors d'un service extérieur prolongé.
