Pour les circuits basse tension qui doivent rester sous tension pendant une exposition au feu spécifiée, le câble d'alimentation résistant au feu en aluminium PVC combine un conducteur en aluminium avec une isolation électrique, une couche ignifuge dédiée et une gaine de protection en PVC. Il est destiné à la distribution d'énergie de secours et à d'autres circuits avec des exigences définies en matière de continuité d'incendie.
La gamme couvre des tailles de conducteur de 1,5 mm² à 1 000 mm², avec des données électriques fournies pour la résistance des conducteurs, la tension de tenue et l'intensité admissible dans différentes conditions d'installation. La sélection finale du câble dépend de la charge du circuit, de la longueur du tracé, de la méthode d'installation, de la chute de tension admissible et des exigences de sécurité incendie applicables.
|
Section nominale (mm²) |
Épaisseur de l'isolation (mm) |
Épaisseur de la gaine (mm) |
Diamètre extérieur approximatif du câble (mm) |
Résistance CC du conducteur (Ω/km)Al |
Tension d'essai (kV/5min) |
Courant admissible dans l'air (A) (A)-Al |
Ampacité dans un sol enfoui directement (A) -Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |

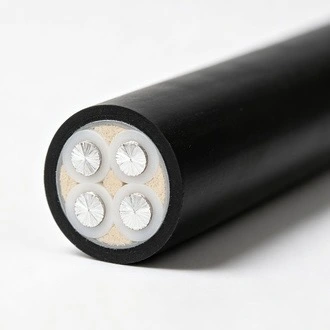

Le câble est construit autour de quatre couches fonctionnelles qui fonctionnent ensemble en fonctionnement normal et dans les conditions d'essai au feu spécifiées. Le conducteur en aluminium supporte la charge électrique, tandis que l'isolation assure la séparation électrique. Une couche ignifuge dédiée aide à protéger le circuit lorsqu'il est exposé à des températures élevées, et la gaine en PVC forme la surface de protection extérieure.
L'aluminium est utilisé comme conducteur de courant. Sa densité inférieure à celle du cuivre peut avoir un impact sur le poids et la manipulation des câbles, en particulier sur les longs chemins de câbles. Cependant, les conducteurs en aluminium nécessitent un dimensionnement approprié et des composants de terminaison compatibles. La capacité de courant, la chute de tension et les conditions d'installation doivent être prises en compte avant de sélectionner la section du conducteur.
La couche ignifuge est destinée à assurer une protection thermique au noyau électrique pendant l'exposition au feu spécifiée. Sa fonction doit être distinguée de l'ignifugation : les matériaux ignifuges sont principalement destinés à limiter la propagation des flammes, tandis que les constructions de câbles résistantes au feu sont évaluées pour maintenir le fonctionnement du circuit dans des conditions d'essai au feu définies.
L'isolation assure la séparation électrique requise autour du conducteur, tandis que la gaine en PVC protège le câble fini des contacts externes normaux lors de la manipulation et de l'installation. Les épaisseurs d'isolation et de gaine indiquées dans le tableau varient en fonction de la taille du conducteur et font partie des spécifications dimensionnelles du câble.
Pour les circuits électriques liés au feu, les performances des câbles ne peuvent pas être évaluées uniquement par la résistance aux flammes. La continuité électrique, l'état de l'isolation, la résistance des conducteurs et les conditions d'essai incendie applicables doivent tous être pris en compte ensemble. Les données produit fournies spécifient une tension d'essai de 3,5 kV/5 min et fournissent des valeurs de courant admissibles distinctes pour une installation dans l'air et dans un sol directement enterré.
Les informations produit fournies spécifient une performance de résistance au feu de 90 minutes dans des conditions de test de 750 °C. Cette valeur doit être comprise comme un résultat de test associé à la construction du câble et à la méthode de test spécifiées plutôt que comme une déclaration universelle selon laquelle le câble conservera sa puissance pendant la même durée sous chaque incendie réel. L'approbation du projet doit être basée sur le rapport d'essai applicable et les exigences locales en matière de sécurité incendie.
La résistance CC des conducteurs est répertoriée dans le tableau technique pour les tailles de conducteurs en aluminium applicables. Les valeurs d'intensité admissible sont fournies séparément pour une installation dans l'air et dans un sol directement enterré, car la dissipation thermique change en fonction des conditions d'installation. Le dimensionnement réel des câbles peut également nécessiter la prise en compte de la température ambiante, du regroupement des câbles, des conditions d'enfouissement, de la longueur du trajet et de la chute de tension admissible.
La valeur indiquée de 3,5 kV/5 min représente la tension et la durée de test spécifiées dans les données du produit fournies. Les tests de tension de tenue sont utilisés pour vérifier le système d'isolation dans les conditions de test définies. La documentation du produit et la norme de fabrication applicable doivent être examinées lorsque le câble est soumis pour approbation du projet.
La sélection des câbles doit commencer par la charge électrique, puis être vérifiée par rapport à l'environnement d'installation réel. Pour les circuits d'urgence et liés à l'incendie, la durée de résistance au feu requise et les exigences de construction applicables doivent également être identifiées avant la commande du câble.
La section nominale doit être sélectionnée en fonction du courant de fonctionnement, de la chute de tension et des conditions d'installation. Pour les circuits longue distance, la chute de tension peut devenir un facteur de dimensionnement important même lorsque la capacité de transport de courant du conducteur est suffisante. La sélection finale doit donc être basée sur la conception complète du circuit plutôt que sur le seul courant admissible.
Lorsqu'ils sont installés dans des chemins de câbles ou d'autres chemins ouverts, la dissipation thermique, l'espacement des câbles, la température ambiante et le nombre de câbles chargés peuvent affecter le courant admissible. Les valeurs d'intensité admissible de l'air dans le tableau fournissent des données de référence sur le produit et doivent être appliquées avec la norme d'installation appropriée.
Pour l’enfouissement direct ou l’installation de tranchées souterraines, les conditions thermiques du sol, la profondeur d’enfouissement, l’espacement des câbles, le drainage et la protection mécanique doivent être pris en compte. Les valeurs d'intensité admissible directement enterrées dans le tableau sont des valeurs de référence spécifiques à l'installation et ne doivent pas être traitées comme un substitut aux calculs de câbles spécifiques au projet.
Les conducteurs en aluminium doivent être connectés à l'aide de bornes, de cosses ou de connecteurs adaptés aux conducteurs en aluminium et à la charge électrique spécifiée. Une préparation et une compression correctes du conducteur sont importantes au niveau du joint, car une terminaison mal préparée peut créer une résistance de contact supplémentaire et un échauffement local.
Le câble d'alimentation résistant au feu en aluminium PVC peut être spécifié pour les circuits de distribution basse tension où le service électrique continu pendant une condition d'incendie définie fait partie des exigences du projet. Les applications typiques incluent certains circuits d'alimentation de secours, les charges électriques liées aux incendies, les bâtiments publics, les installations industrielles et les voies de distribution souterraines.
Le câble peut être utilisé pour les circuits d'alimentation de secours désignés où le système de câbles doit maintenir le fonctionnement du circuit pendant une période spécifiée pendant l'exposition au feu. Le niveau de résistance au feu requis doit être confirmé par la conception du projet et les réglementations locales applicables.
Les applications peuvent inclure des circuits électriques sélectionnés dans les hôpitaux, les écoles, les bâtiments commerciaux et autres installations où des systèmes électriques de secours sont installés. La nécessité d'une construction de câble particulière dépend de la conception du bâtiment, de la stratégie anti-incendie et des codes électriques et anti-incendie applicables.
Dans les usines et les installations industrielles, le câble peut être envisagé pour la distribution d'urgence, les équipements liés aux incendies et autres circuits basse tension lorsqu'un conducteur en aluminium et des exigences définies en matière de résistance au feu sont spécifiés. La taille du câble doit être adaptée à la charge électrique et au parcours d'installation.
Les plus grandes tailles de conducteurs disponibles peuvent être envisagées pour les itinéraires de distribution souterrains et les tranchées de câbles lorsque la conception de l'installation permet cette construction de câbles. Les conditions d'enfouissement, la protection mécanique et la dissipation thermique doivent être vérifiées avant l'installation.

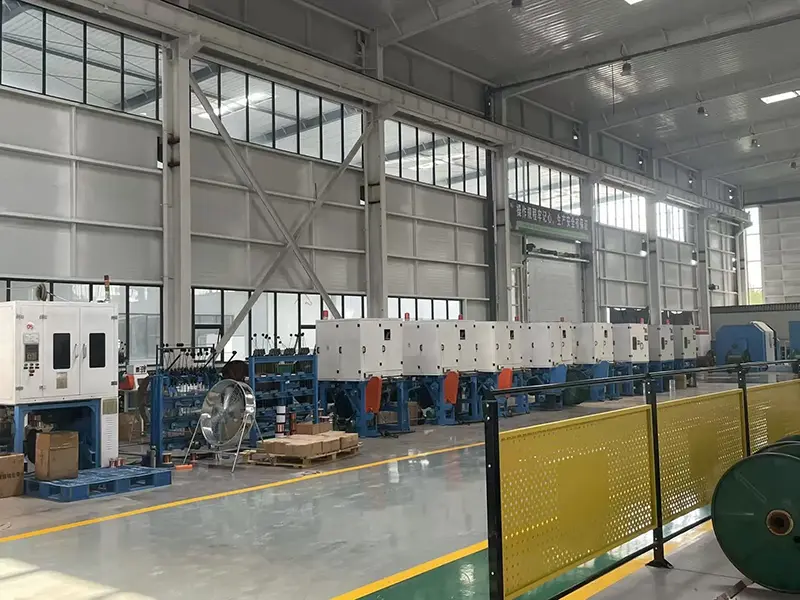

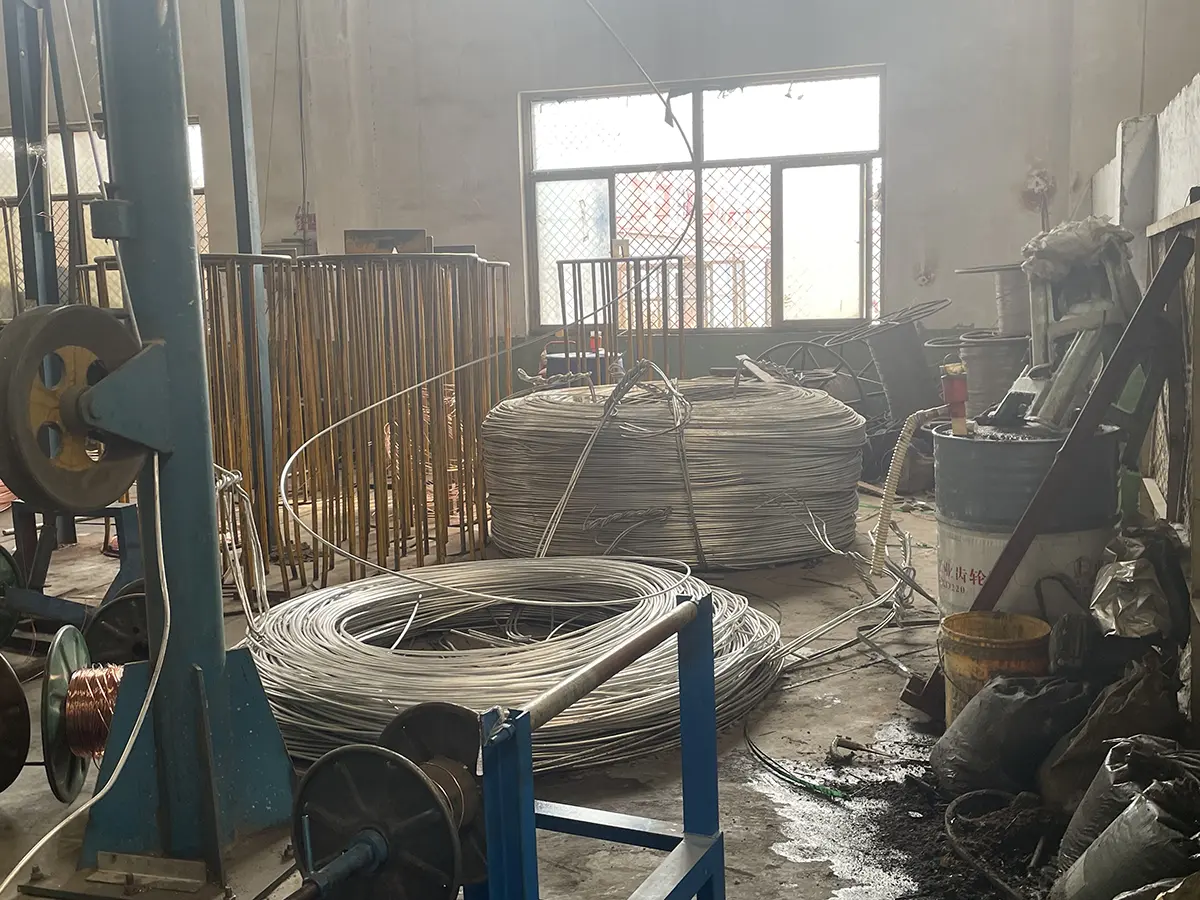

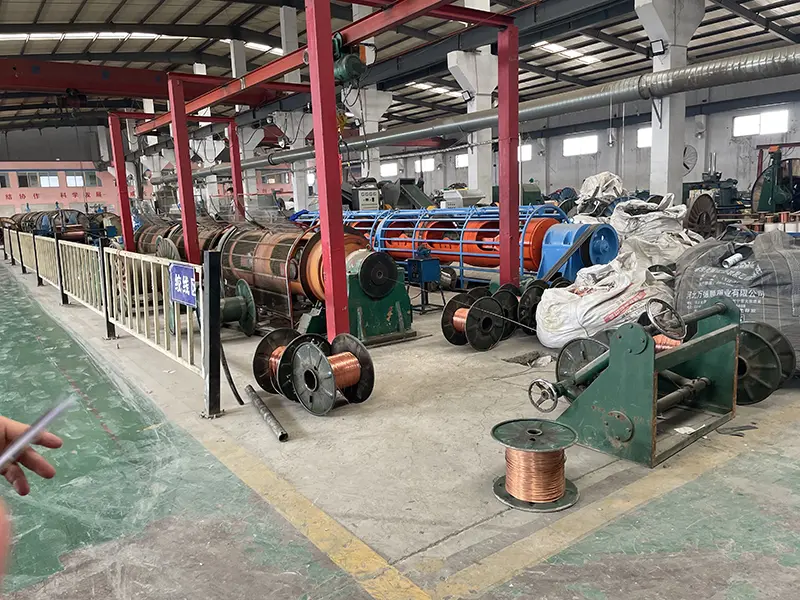

Qiancheng Cable exploite ses propres ateliers de production de câbles et installations de test. Le processus de fabrication couvre le traitement des conducteurs, l’extrusion de l’isolant, l’application de la couche ignifuge et l’extrusion de la gaine extérieure. Les enregistrements de production et d'inspection pertinents constituent une base pour contrôler les dimensions et les caractéristiques électriques des câbles finis.

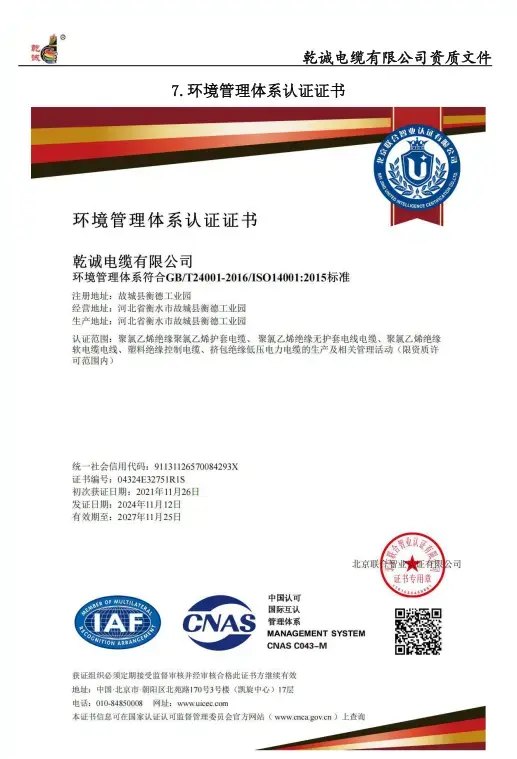

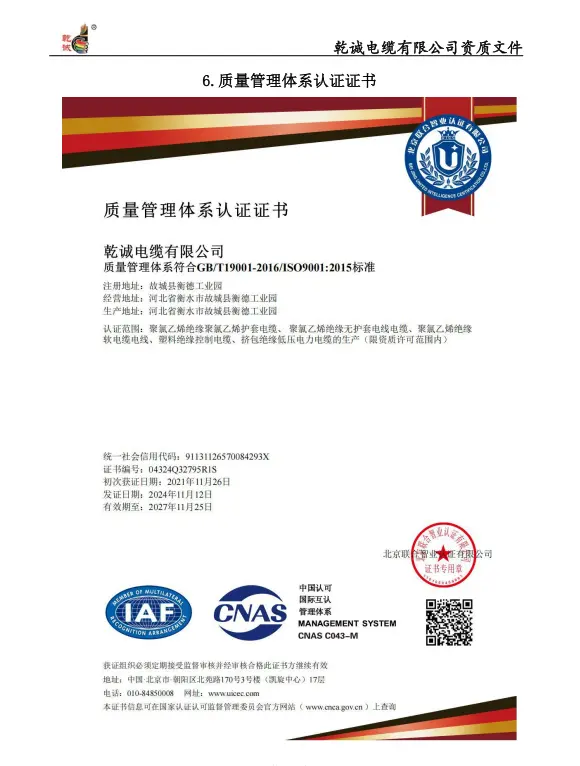

Qiancheng Cable est titulaire d'une licence nationale de production de câbles industriels ainsi que des certifications de gestion de la qualité ISO9001, de gestion environnementale ISO14001 et de santé et sécurité au travail ISO45001. Ces documents fournissent des informations sur les systèmes de production et de gestion de l'entreprise et peuvent être consultés lors de la qualification des fournisseurs.
Pour l'approvisionnement du projet, le câble doit être vérifié par rapport aux spécifications électriques et de sécurité incendie réelles plutôt que sélectionné uniquement par le nom du produit. Les informations suivantes sont utiles lors d'une demande de devis ou d'une soumission technique : section de conducteur requise, tension de fonctionnement, courant de charge, longueur de câble, méthode d'installation, conditions ambiantes ou du sol, groupement de câbles, chute de tension admissible et condition d'essai incendie requise.
Lorsque le câble est soumis pour un projet de construction, l'acheteur peut également demander l'examen des données techniques, de la documentation de test et des certificats de qualification applicables. Cela permet de vérifier les exigences de construction et de test sélectionnées avant la production et l'installation.
La résistance au feu concerne la capacité d'un circuit de câbles à continuer de fonctionner pendant une période spécifiée dans des conditions d'essai au feu définies. L'ignifugation concerne principalement la limitation de la propagation de la flamme le long du câble. Un câble peut avoir des propriétés ignifuges sans être classé pour les mêmes performances de résistance au feu.
L'aluminium offre une option de conducteur à faible densité pour la distribution d'énergie basse tension. Cela peut être pertinent lorsque le poids et la manipulation du câble sont des considérations. Étant donné que l'aluminium présente des caractéristiques électriques et de connexion différentes de celles du cuivre, la taille des conducteurs et les composants de terminaison doivent être sélectionnés en conséquence.
Les informations produit fournies spécifient 90 minutes dans des conditions de test à 750 ° C. Il s'agit des conditions de test définies pour la construction de câble spécifiée. Cela ne doit pas être interprété comme une garantie de performances de circuit identiques dans chaque incendie réel, car les résultats réels dépendent de l'installation, de l'exposition au feu et de la méthode d'essai applicable.
La sélection doit tenir compte du courant de charge, de la chute de tension, de la longueur du câble, de la méthode d'installation, des conditions ambiantes, du groupement des câbles et du niveau de résistance au feu requis. Les valeurs d'intensité admissible indiquées dans le tableau fournissent des données de référence pour une installation dans l'air et dans un sol directement enterré.
Les données du produit incluent les valeurs d'intensité admissible pour les sols directement enterrés. L'adéquation réelle doit encore être confirmée en fonction de la construction du câble, des conditions d'enfouissement, de la protection mécanique, des caractéristiques thermiques du sol et des exigences d'installation applicables.
La borne ou le connecteur doit être adapté aux conducteurs en aluminium et à la charge spécifiée. Une préparation et une compression appropriées des conducteurs sont importantes pour maintenir une connexion électrique fiable et éviter une résistance de contact excessive ou un échauffement localisé.
En fonction des exigences du projet, des données techniques, une documentation de test de produit et des certificats de qualification d'entreprise peuvent être fournis pour l'évaluation des fournisseurs et des produits. Pour les applications liées au feu, la documentation d'essai au feu pertinente doit être examinée ainsi que les spécifications du projet avant approbation.
