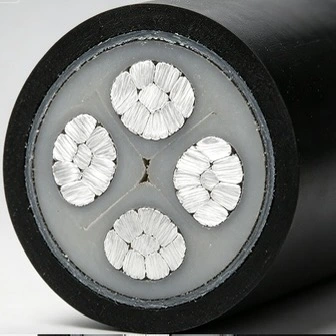

Le câble d'alimentation basse tension en aluminium PVC FR adopte des conducteurs en aluminium de haute pureté ainsi qu'une isolation en PVC ignifuge et une gaine extérieure. Il offre un rapport coût-performance exceptionnel et constitue le câble privilégié pour le contrôle des coûts d'approvisionnement.
Le câble d'alimentation basse tension en aluminium PVC FR est fabriqué en stricte conformité avec les normes nationales et les spécifications CEI.
L'usine peut fournir des certificats d'acceptation en usine, des rapports d'essais de type tiers et des rapports d'essais de performances électriques. Des versions en langue anglaise sont disponibles pour s'adapter au dédouanement à l'étranger et à l'acceptation des projets.
Une traçabilité complète est disponible pour chaque lot de câbles. Il aide les acheteurs étrangers à réussir les audits de projets locaux en douceur et à éviter les risques d'arrêt de projet causés par des qualifications manquantes.
|
Section nominale (mm²) |
Épaisseur de l'isolation (mm) |
Épaisseur de la gaine (mm) |
Diamètre extérieur approximatif du câble (mm) |
Résistance CC du conducteur (Ω/km)Al |
Tension d'essai (kV/5min) |
Capacité dans l'air (A)-Al |
Ampacité dans un sol enfoui directement (A) -Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |

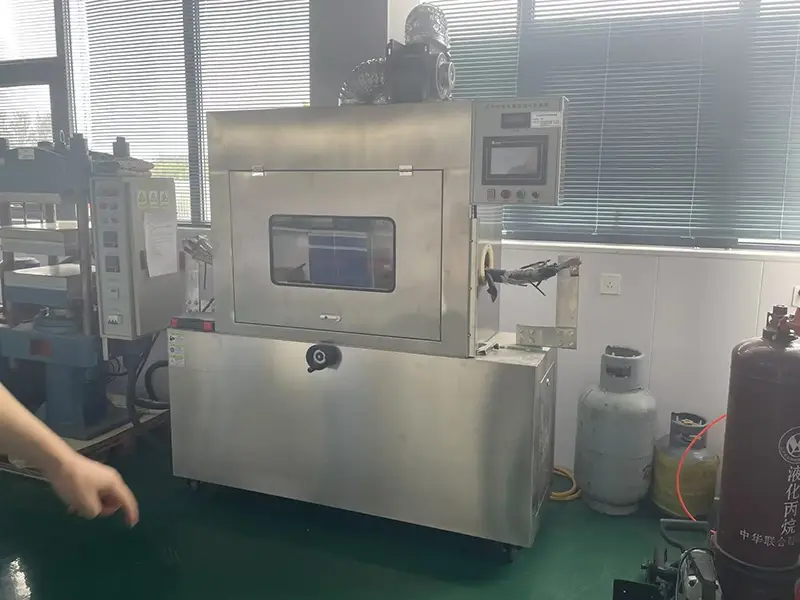

Le câble adopte un matériau PVC modifié ignifuge. Il présente des propriétés auto-extinguibles lorsqu'il est exposé à une flamme nue, limitant ainsi efficacement la propagation du feu et réduisant les risques d'expansion du feu.

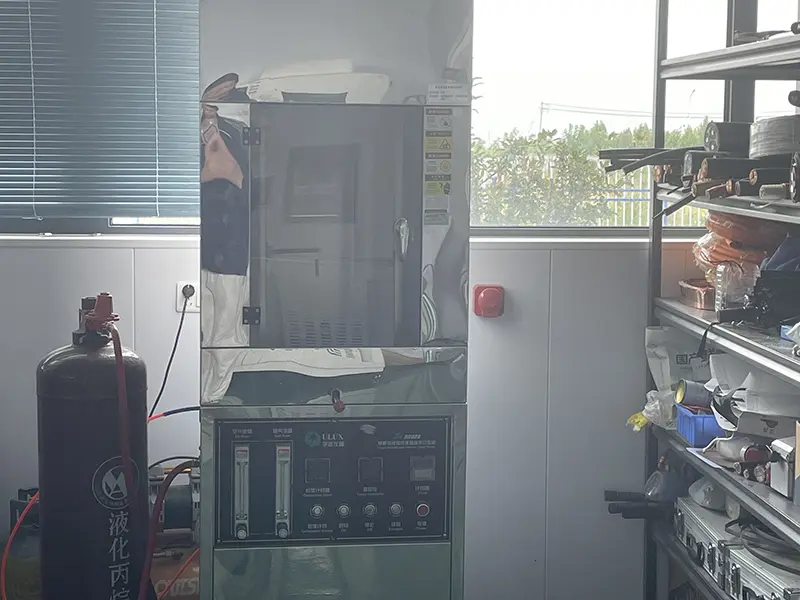

Tous les câbles finis sont soumis à un test de tension de tenue à fréquence industrielle et à un test de résistance d'isolation. La couche isolante offre des performances stables et résiste aux pannes et aux fuites électriques.
Les conducteurs peuvent résister à des températures élevées à court terme dans des conditions de court-circuit, réduisant ainsi efficacement les risques d'inflammation des câbles.
La gaine est résistante aux acides, aux alcalis et à l'humidité. Il s'adapte à des scénarios tels que les tranchées de câbles et la pose aérienne extérieure pour garantir une alimentation électrique sûre pendant un fonctionnement à long terme.
La température ambiante de pose ne doit pas être inférieure à 0℃. Gardez les câbles au chaud pendant la construction à basse température pour éviter la fragilisation et la fissuration de la gaine.
Le rayon de courbure minimum du câble ne doit pas être inférieur à 10 fois le diamètre extérieur du câble. Évitez de rayer la gaine extérieure avec des objets pointus lors de la construction par traction et pose.
Convient aux scénarios de pose fixe : chemins de câbles intérieurs, tranchées de câbles, installation aérienne extérieure et enfouissement direct doux. Non applicable pour une immersion sous-marine à long terme.
Les conducteurs en aluminium doivent être sertis avec des bornes de construction standard pour réduire la résistance de contact des joints et réduire les risques de surchauffe au niveau des joints.
Le câble présente un poids global léger. Comparé aux câbles conducteurs en cuivre, il réduit les charges de transport et de montage et permet d'économiser des coûts de logistique et de main d'œuvre.
Le câble d'alimentation basse tension en aluminium PVC FR adopte de toutes nouvelles matières premières vierges en PVC ignifuge sans mélange de déchets recyclés.
Dans des conditions de travail standard et une pose standardisée, la durée de vie conçue du câble peut atteindre plus de 20 ans.
L'isolation en PVC de haute qualité est anti-vieillissement et résistante aux UV, résistant aux fissures et à la pulvérisation lors d'un service extérieur à long terme.
Le conducteur offre une excellente résistance à la corrosion électrochimique, permettant une alimentation électrique stable à long terme dans des conditions d'exploitation et de maintenance appropriées, réduisant ainsi le coût du remplacement futur de la ligne.
Des stocks importants sont maintenus pour des spécifications conventionnelles avec des délais de commande stables. Une production prioritaire peut être organisée pour des projets d’ingénierie urgents.
Le marquage des câbles personnalisé, l'emballage extérieur personnalisé et le service de coupe à longueur sont pris en charge.
La réinspection des produits finis est effectuée avant expédition afin de minimiser la probabilité de sortie de marchandises non conformes.
Des listes de colisage et des documents complets de test d’anglais peuvent être fournis avec les commandes.
Un support technique continu est disponible après expédition. Les réponses en ligne couvrant les questions de sélection, de pose et d'installation des câbles facilitent la mise en œuvre des projets à l'étranger.
R : Le câble d'alimentation basse tension en aluminium PVC FR a un poids total inférieur à celui de nombreuses constructions comparables à conducteurs en cuivre, ce qui peut faciliter le transport, la manipulation et l'installation des câbles. L'aluminium a également généralement un coût de matériau inférieur à celui du cuivre, ce qui peut être pertinent pour les longs câbles et les projets de plus grande quantité. Le choix final du conducteur doit tenir compte de la capacité actuelle, de la chute de tension, de la longueur du câble, de la méthode d'installation et du coût total du projet.
R : L’isolation et la gaine utilisent des matériaux en PVC ignifuges. Lorsqu'il est exposé à une flamme externe, le matériau est destiné à limiter la propagation de la flamme et à favoriser l'auto-extinction une fois la source de flamme retirée. Les câbles finis peuvent subir des tests de tension de tenue à la fréquence industrielle et de résistance d'isolation pour vérifier l'état du système d'isolation. La protection contre les courts-circuits dépend également de la taille des conducteurs, de la protection du circuit et des conditions d'installation réelles.
R : La température ambiante de pose recommandée ne doit généralement pas être inférieure à 0 ℃. Si l'installation est requise à des températures plus basses, une isolation thermique appropriée ou d'autres mesures d'installation doivent être adoptées conformément à la procédure applicable. Le rayon de courbure minimum est au moins 10 fois supérieur au diamètre extérieur du câble. Les objets pointus et les forces de traction excessives doivent être évités lors de l'installation. En fonction de la construction et des conditions du site, le câble peut être installé dans des chemins de câbles, des tranchées de câbles, des systèmes aériens ou certaines applications directement enterrées. Une immersion sous-marine à long terme doit être évitée. Les joints de conducteurs en aluminium doivent utiliser des bornes compatibles et des méthodes de sertissage appropriées pour contrôler la résistance de contact et la température du joint.
R : Les spécifications fournies indiquent une durée de vie prévue de plus de 20 ans dans des conditions de pose et d'exploitation standardisées. Les matériaux PVC ignifuges vierges offrent une résistance au vieillissement normal et à l'exposition extérieure. La durée de vie réelle dépend de facteurs tels que l'exposition aux ultraviolets, les variations de température, l'humidité, les contraintes mécaniques et la qualité de l'installation. Pour les applications extérieures permanentes, la construction de la gaine et les conditions environnementales doivent être vérifiées avant l'installation.
R : La spécification applicable peut être fabriquée conformément aux exigences nationales et CEI pertinentes spécifiées pour le projet. Des dossiers d'inspection d'usine et des rapports de tests électriques peuvent être fournis conformément aux spécifications commandées. Des documents techniques en anglais peuvent également être préparés pour l'examen de projets à l'étranger, si nécessaire. Si un projet nécessite des certificats spécifiques, des rapports de tiers ou d'autres documents de conformité, ces exigences doivent être confirmées avant la production.
R : Le marquage des câbles, l'emballage extérieur et les exigences de coupe à longueur peuvent être organisés selon les spécifications de la commande. Les quantités d'échantillons peuvent être discutées séparément des commandes de production régulières, tandis que des quantités plus importantes peuvent être programmées en fonction des spécifications requises et de la capacité de production. Pour les besoins urgents, le modèle de câble, la quantité et la date de livraison demandée doivent être confirmés à l'avance afin que le calendrier de production puisse être vérifié.
R : Qiancheng Cable peut fournir des informations techniques couvrant les spécifications des câbles, les méthodes d'installation, les conditions de pose et les connexions des terminaux. Pour les commandes à l’étranger, la documentation du produit, les exigences d’emballage et les détails des spécifications peuvent être examinés avant l’expédition. Des conseils techniques peuvent également être fournis pour les questions liées à l'installation en fonction du modèle de câble réel et des conditions d'application.
R : La gaine extérieure en PVC offre une résistance à l’humidité et à l’exposition à des conditions acides ou alcalines faibles. L'adéquation réelle dépend de la concentration du milieu corrosif, du temps d'exposition, de la température et de l'environnement d'installation. Pour les tranchées de câbles ou les emplacements extérieurs présentant une humidité persistante, un drainage et une protection mécanique doivent également être envisagés. Lorsque le sol présente une forte corrosion acide-alcali, un manchon ou un conduit de protection supplémentaire peut être utilisé pour une protection supplémentaire.
