Câble en caoutchouc blindé flexible pour l'exploitation minière

Modèles : PEI, MYPT.

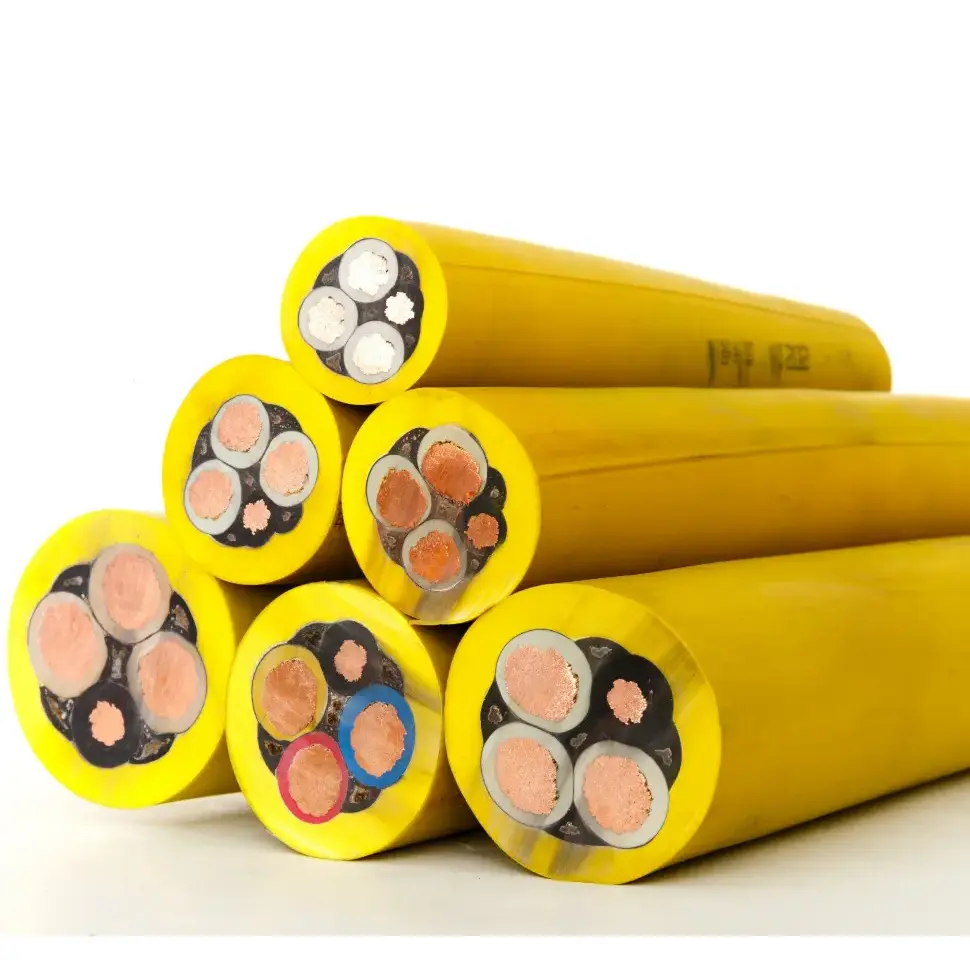

Le câble en caoutchouc blindé flexible pour l'exploitation minière est un câble flexible gainé de caoutchouc pour les équipements électriques mobiles utilisés dans les mines souterraines. Les spécifications du produit fournies font référence au MT/T 818.7-2009 et combinent un conducteur en cuivre multibrin, une isolation en caoutchouc à usage spécial, un blindage tressé en fil de cuivre et une gaine en caoutchouc haute résistance. La construction est destinée aux applications impliquant des flexions, des traînées, des torsions répétées et une exposition à la poussière, à l'humidité et au contact mécanique.

Tableau des spécifications du produit et des paramètres techniques

Principales caractéristiques de construction

1. Conducteur en cuivre flexible

Le câble utilise un conducteur en cuivre multibrin sans oxygène de haute pureté. Comparé à une construction de conducteur rigide, la disposition multibrin est mieux adaptée aux installations mobiles où le câble est plié, déplacé ou tordu à plusieurs reprises pendant le fonctionnement de l'équipement.

2. Isolation en caoutchouc et gaine de protection

Un caoutchouc spécial est spécifié pour la couche isolante, tandis que la gaine extérieure est décrite comme résistante à l'usure, à l'huile, à la traînée et aux chocs. Ces caractéristiques des matériaux s'appliquent aux itinéraires souterrains où le câble peut entrer en contact avec des équipements, de la poussière de charbon, de l'humidité ou de l'huile hydraulique.

3. Bouclier tressé en fil de cuivre

La spécification fournie répertorie un blindage tressé en fil de cuivre avec une couverture de blindage d'au moins 85 %. Un blindage métallique peut réduire le couplage électromagnétique entre le câble et l'équipement électrique à proximité, bien que l'effet de blindage réel dépende également de l'installation du câble, de la terminaison du blindage et de la mise à la terre.

4. Cœurs combinés de puissance et de contrôle

La construction peut intégrer des noyaux de puissance et de contrôle dans le même assemblage de câbles. Cet agencement est utile lorsque l'équipement minier mobile nécessite à la fois une alimentation électrique et des connexions de commande associées, en fonction de la configuration du circuit de l'équipement.

Conditions de candidature

Le câble en caoutchouc blindé flexible pour l'exploitation minière est destiné aux équipements mobiles souterrains où la charge électrique est combinée à un mouvement mécanique répété. Le modèle exact doit être sélectionné en fonction de la tension nominale, de la section du conducteur, de la disposition des conducteurs, de la longueur du câble, du modèle de mouvement et des conditions environnementales.

1. Équipement minier entièrement mécanisé

La construction flexible peut être utilisée pour les équipements mobiles opérant le long des fronts de taille mécanisés, où le mouvement des câbles et les flexions répétées font partie du fonctionnement normal. La taille du conducteur et la configuration du noyau doivent correspondre aux exigences électriques de l'équipement.

2. Équipement routier souterrain

Les équipements mobiles fonctionnant dans les voies souterraines peuvent nécessiter un câble résistant à la traînée, aux chocs et à l'abrasion. Le type d'équipement, l'itinéraire d'installation et l'espace libre disponible doivent être pris en compte lors de la détermination de la construction de câble appropriée.

3. Zones soumises à des interférences électromagnétiques

Lorsque des moteurs haute puissance, des convertisseurs de fréquence ou d'autres équipements électriques sont installés à proximité de circuits de commande ou de surveillance, la couche de blindage métallique peut contribuer à limiter le couplage électromagnétique. Une connexion correcte du blindage et une mise à la terre restent des éléments importants de l'installation globale.

4. Conditions souterraines humides et poussiéreuses

L'isolation en caoutchouc et la gaine extérieure offrent une construction destinée aux environnements souterrains exigeants. L’adéquation environnementale réelle doit être vérifiée par rapport à l’exposition à l’eau, à la température, au contact avec l’huile, à la charge mécanique et aux exigences spécifiques de la mine.

Points techniques pour la sélection des câbles

1. Tension nominale et section du conducteur

La spécification fournie indique une tension nominale de 0,66/1,14 kV et des sections de conducteur de 10 mm² à 150 mm². La sélection doit tenir compte de la charge de l'équipement, de la chute de tension admissible, de la longueur du câble et des conditions d'installation prévues plutôt que de la seule taille du conducteur.

2. Mouvement mécanique

Pour les équipements miniers mobiles, le câble peut subir des flexions, des torsions et des traînées répétées. Le câblage du conducteur, l'isolation, la gaine et le rayon d'installation doivent donc être pris en compte ensemble lors de l'évaluation du câble pour une disposition d'équipement spécifique.

3. Exigences de blindage

Le produit fourni utilise un blindage tressé en fil de cuivre avec une couverture déclarée de ≥85 %. Si le câble est installé à proximité de variateurs de fréquence ou de moteurs haute puissance, le dispositif de blindage requis doit être vérifié par rapport aux exigences du fabricant de l'équipement et à la conception électrique de la mine.

4. Exigences ignifuges

Les données techniques fournies indiquent la conformité aux exigences ignifuges minières MT 386 et l'auto-extinction après élimination de la flamme. Where a project requires specific mine-safety certification or additional test documentation, those requirements should be confirmed for the exact cable model before procurement.

Contrôle qualité et documentation technique

Pour l'achat de câbles miniers, la vérification technique doit couvrir le modèle, la tension nominale, la section du conducteur, la disposition des noyaux, la construction du blindage, la résistance électrique et les exigences de test applicables. Ces détails fournissent une base plus claire pour la sélection et l'acceptation des produits que les descriptions générales des performances.

Qiancheng peut fournir les spécifications du produit et la documentation technique à l'appui en fonction du modèle de câble sélectionné et des exigences du projet. Lorsqu'une certification, des rapports d'essais ou d'autres dossiers d'inspection sont requis, les documents applicables doivent être confirmés lors de l'étape de devis et d'examen de la commande.

Que faut-il confirmer avant de commander ?

1. Équipement et application

Fournissez le type d'équipement, l'environnement d'exploitation et si le câble sera utilisé pour un fonctionnement fixe ou mobile. Cela permet de déterminer si la construction flexible et la disposition du blindage correspondent à l'installation réelle.

2. Exigences électriques

Confirmez la tension nominale, la section du conducteur, le nombre de conducteurs de puissance, les exigences relatives aux conducteurs de commande et la longueur du câble. Pour les câbles plus longs, la chute de tension et la résistance des conducteurs doivent également être prises en compte.

3. Conditions mécaniques

Les informations sur la fréquence de traînage, la direction de courbure, le rayon d'installation minimum, le contact avec les machines et l'impact possible peuvent aider à déterminer la construction de câble appropriée.

4. Exigences en matière de documentation

Avant la production ou l'expédition, confirmer les normes minières applicables, les exigences de certification, les dossiers d'inspection et autres documents techniques requis par la mine, le fabricant d'équipement ou les spécifications du projet.

FAQ

Q1 : Quelles spécifications sont disponibles ?

R : Les spécifications fournies répertorient les modèles MYP et MYPT, avec une tension nominale de 0,66/1,14 kV et des sections de conducteurs de 10 mm² à 150 mm². La disposition des noyaux requise doit être confirmée en fonction de la conception de l'équipement et du circuit.

Q2 : Quelle est la fonction de la couche de protection ?

R : Le câble utilise un blindage tressé en fil de cuivre avec une couverture de blindage déclarée ≥85 %. Le blindage peut aider à réduire le couplage électromagnétique des équipements électriques à proximité. Son efficacité réelle dépend de l'installation complète, y compris la terminaison du blindage et la mise à la terre.

Q3 : Le câble peut-il être utilisé pour des équipements souterrains mobiles ?

R : Le conducteur flexible et la construction en caoutchouc sont destinés aux applications mobiles impliquant des flexions, des torsions et des traînées répétées. La sélection finale doit tenir compte du mouvement de l'équipement, du cheminement des câbles, de la tension, de la taille des conducteurs et des conditions environnementales.

Q4 : Quelles normes sont référencées pour ce câble ?

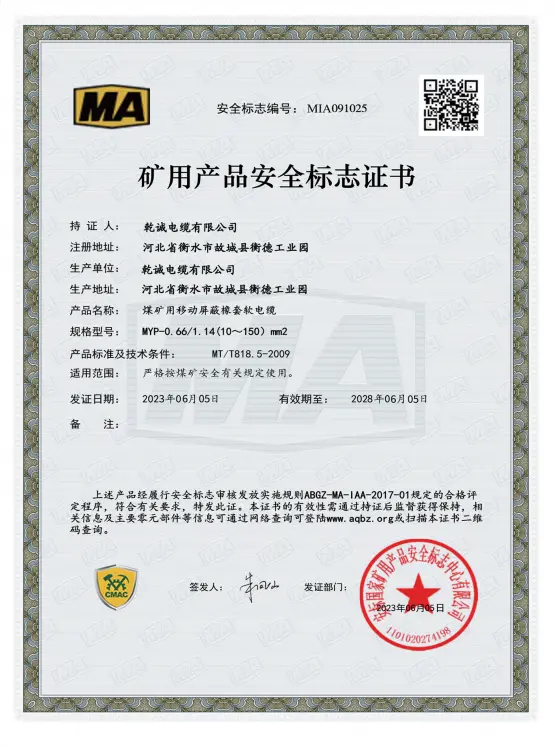

R : Les informations sur le produit font référence au MT/T 818.7-2009 pour les spécifications des câbles miniers et au MT 386 pour les exigences ignifuges pour les mines. Les normes et documents de certification applicables doivent être confirmés par rapport aux exigences exactes du modèle et du projet.

Q5 : Quelles informations sont nécessaires pour un devis ?

R : Les informations principales comprennent le modèle de câble, la tension nominale, la section du conducteur, la configuration du noyau, la longueur requise, la quantité, l'équipement d'application et les conditions d'installation. Toute exigence spécifique au projet en matière de certification ou de document d'inspection doit également être fournie.

Q6 : Les documents techniques peuvent-ils être fournis avec le câble ?

R : Les spécifications techniques et les pièces justificatives applicables peuvent être fournies en fonction du modèle sélectionné et des exigences du projet. Pour les projets miniers, les certificats et dossiers de tests requis doivent être confirmés avant que la commande ne soit finalisée.
