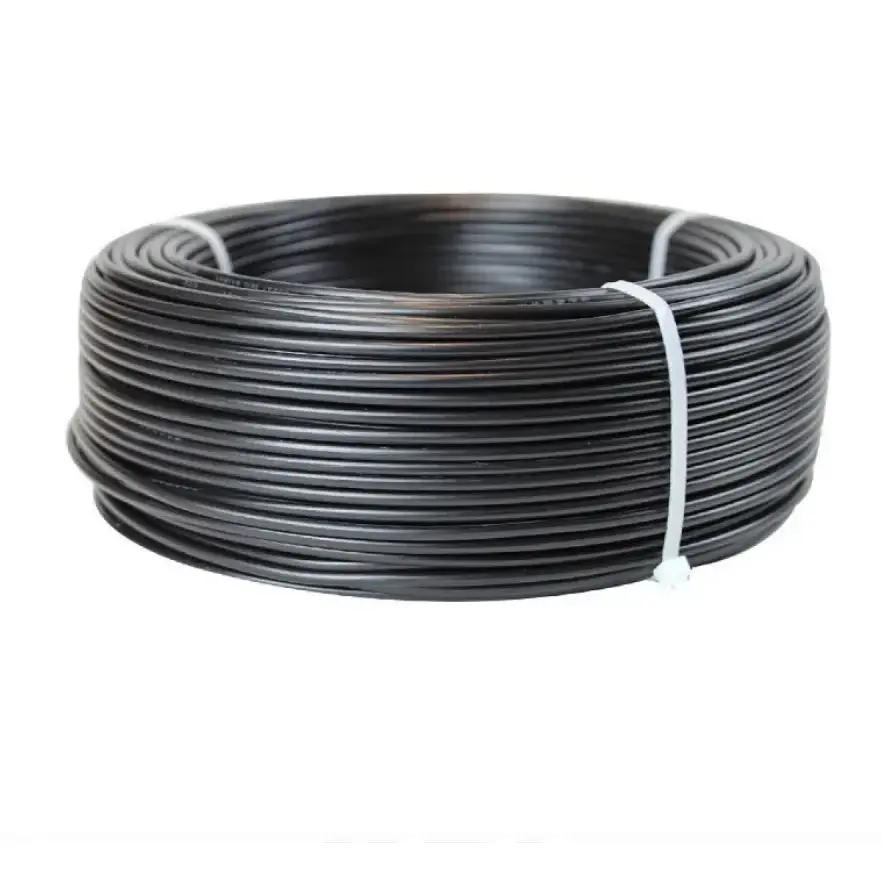

Câble de commande flexible ignifuge en cuivre PVC

Modèles de produits : N-KVVR (NH-KVVR), N-KVVRP (NH-KVVRP).

Le câble de commande flexible ignifuge en cuivre PVC combine des conducteurs en cuivre toronnés avec une isolation en PVC et une gaine extérieure pour fournir une solution flexible pour le câblage de commande et de signal. Sa construction de câble ignifuge est destinée à limiter la propagation des flammes, tandis que la disposition flexible des conducteurs permet au câble d'être acheminé plus facilement autour des armoires de commande, des terminaux d'équipement et des espaces de câblage compacts.

Ce câble est couramment spécifié pour les circuits de commande de protection incendie, l'automatisation industrielle, les équipements électriques, les systèmes mécaniques et électriques et les machines métallurgiques. La spécification appropriée dépend de la configuration du noyau requise, de la taille du conducteur, des conditions d'installation et des exigences ignifuges définies pour l'application.

Spécifications du produit Dimensions et tableau des paramètres techniques

Construction et performances ignifuges

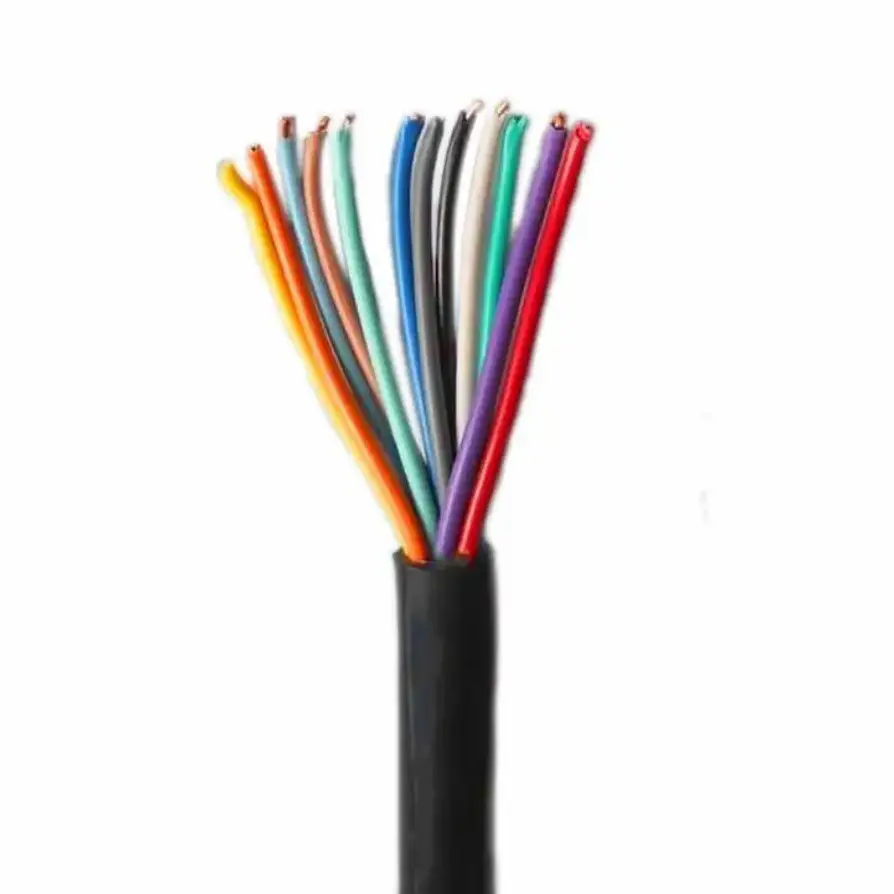

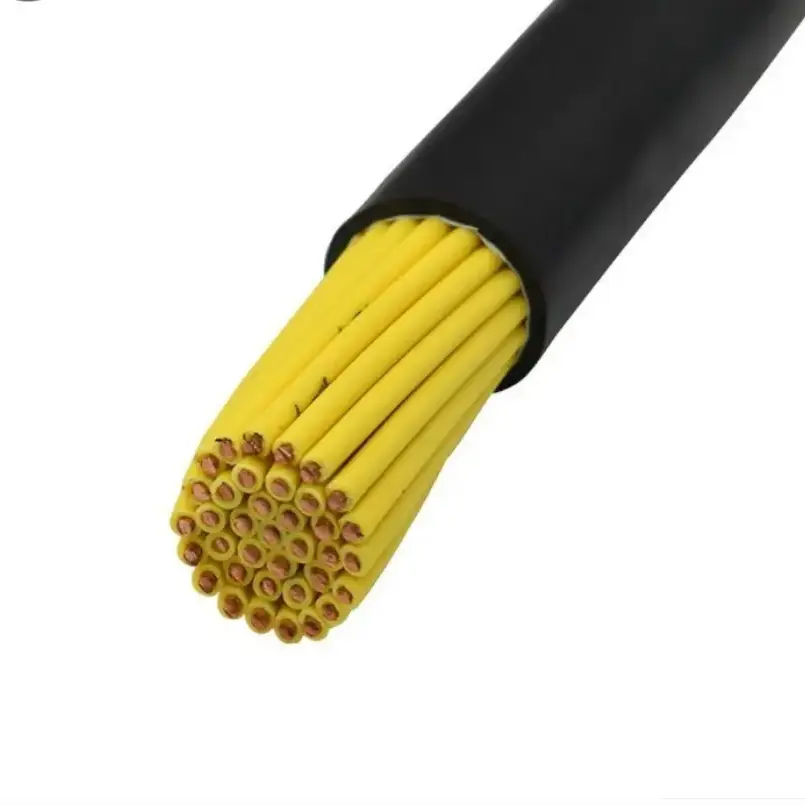

Conducteur en cuivre flexible multibrins

Le câble utilise une construction de conducteurs en cuivre multibrins plutôt qu'un conducteur solide. Les brins conducteurs individuels plus petits offrent une plus grande flexibilité, ce qui est utile lors de l'acheminement des câbles de commande à travers des armoires, des conduits, des boîtiers d'équipement et d'autres endroits où l'espace d'installation est limité.

Isolation et gaine en PVC

Le PVC est utilisé pour l’isolation et la couche de protection extérieure. L'épaisseur de l'isolant varie en fonction de la section nominale du conducteur, les valeurs correspondantes étant indiquées dans le tableau technique. La structure d'isolation sélectionnée assure la séparation électrique et la protection des circuits de commande et de surveillance en service normal.

Construction de câbles ignifuges

Le matériau PVC ignifuge est destiné à réduire la propagation des flammes le long du câble lorsqu'il est exposé à une source d'inflammation. Les performances ignifuges doivent être évaluées conformément aux spécifications du câble et aux exigences de test applicables plutôt que traitées de la même manière que les performances de résistance au feu.

Pourquoi la construction flexible est importante dans le câblage de commande

Le câble de commande flexible ignifuge en cuivre PVC combine une structure conductrice multibrins avec une isolation et une gaine en PVC, ce qui le rend adapté au câblage de commande où la flexibilité du routage est importante. La construction peut simplifier la disposition des câbles à l'intérieur des armoires de commande et autour des composants de l'équipement par rapport à des conceptions de câbles moins flexibles.

Pour les projets impliquant plusieurs circuits de contrôle, les configurations de base disponibles permettent de sélectionner le câble en fonction du nombre de signaux ou de fonctions de contrôle requis. La section du conducteur doit être déterminée à partir des exigences électriques du circuit plutôt qu'à partir de la seule quantité de conducteurs.

Pour les installations soumises à des exigences de sécurité incendie, les caractéristiques ignifuges peuvent être prises en compte avec l'environnement d'installation, le groupement de câbles, la méthode de routage et la norme de projet applicable. Ces facteurs doivent être confirmés avant la sélection finale des spécifications.

Scénarios d'application

Systèmes de protection contre l'incendie

Utilisé pour les circuits de commande et de signalisation dans les armoires de commande de protection incendie, les équipements de liaison d'alarme incendie et les systèmes mécaniques associés tels que les équipements d'évacuation des fumées.

Équipements électriques et énergétiques

Convient aux armoires de commande, aux circuits de commande liés aux générateurs, aux équipements de salle de distribution d'énergie et à d'autres applications de contrôle basse tension où un câblage flexible est requis.

Production métallurgique et industrielle

Peut être utilisé dans les systèmes de contrôle automatique des lignes de production, les armoires de commande d'équipements et les circuits de signaux dans les environnements industriels. La température ambiante et l’exposition à l’huile, à l’humidité ou aux produits chimiques doivent être prises en compte lors de la sélection.

Systèmes mécaniques et électriques du bâtiment

Applicable au câblage de commande des équipements de climatisation centrale, aux systèmes mécaniques et électriques des bâtiments, aux salles d'équipement souterraines et à d'autres installations techniques du bâtiment.

Automatisation industrielle générale

Utilisé dans les armoires de commande, les équipements de production automatisés, les équipements mécaniques et autres systèmes industriels où plusieurs signaux de contrôle ou de surveillance doivent être acheminés à travers des espaces d'installation confinés.

Vérification de la qualité et des spécifications

Pour un câble de commande, la vérification de la qualité doit se concentrer sur des paramètres de construction et électriques mesurables. La section transversale du conducteur, le diamètre maximal d'un fil unique, l'épaisseur de l'isolation PVC et la résistance du conducteur CC peuvent être vérifiés par rapport aux spécifications convenues avant la production et l'expédition.

Pour les commandes techniques en gros, le modèle, la quantité de noyaux, la section du conducteur, la longueur du câble et les exigences ignifuges applicables doivent être confirmés à l'avance. La documentation technique et les dossiers d'inspection peuvent être mis en correspondance avec les spécifications commandées lorsque le projet l'exige.

Guide de sélection des spécifications

Lors de la sélection du câble pour un projet de contrôle automatique, plusieurs paramètres doivent être pris en compte ensemble :

1. Section du conducteur : sélectionnez en fonction de la charge électrique et des exigences du circuit de commande.

2. Quantité de cœurs : faites correspondre le nombre de cœurs avec les fonctions de contrôle et de surveillance requises, en prenant en compte des cœurs supplémentaires lorsque la conception du projet l'exige.

3. Méthode d'installation : confirmez si le câble sera acheminé à l'intérieur d'une armoire de commande, à travers un conduit, sur un chemin de câbles ou directement vers l'équipement.

4. Exigences ignifuges : Confirmez la classe ignifuge requise ou la norme d'essai applicable pour le projet.

5. Conditions environnementales : Tenez compte de la température ambiante, de l'humidité, de l'huile, des produits chimiques, des mouvements mécaniques et de l'espace de pliage disponible.

6. Exigences de livraison : Confirmez la longueur du câble, l’emballage, l’étiquetage, la documentation et toute exigence d’inspection avant la production en vrac.

FAQ

1. Ce câble de commande flexible ignifuge en cuivre PVC a-t-il des performances ignifuges ?

Oui. Le câble utilise des matériaux d'isolation et de gaine en PVC ignifuge conçus pour limiter la propagation des flammes. Les performances ignifuges exactes doivent être confirmées en fonction de la construction du câble spécifiée et des exigences de test applicables.

2. Pourquoi le câble est-il adapté au câblage dans des armoires électriques étroites ?

La structure du conducteur multibrins offre une plus grande flexibilité qu'un conducteur solide de même section nominale. Cela peut faciliter le routage et la terminaison là où l'espace d'installation disponible est limité.

3. Quelles sections transversales et quantités de noyau sont disponibles ?

Les sections transversales répertoriées sont 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm² et 6 mm². Les quantités de cœurs recommandées incluent 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 et 61 cœurs. Les quantités de base personnalisées peuvent être discutées en fonction des exigences du projet.

4. Le câble peut-il être personnalisé pour des quantités ou des longueurs de conducteurs spéciales ?

Oui. Les quantités de noyaux personnalisées et les longueurs de câbles peuvent être discutées en fonction des spécifications du projet. La section transversale du conducteur, les conditions d'installation, les exigences ignifuges et la documentation requise doivent être confirmées avant la production.

5. Où ce type de câble est-il couramment utilisé ?

Les applications typiques incluent les armoires de commande de protection incendie, les équipements électriques et énergétiques, les lignes de production métallurgique, les systèmes mécaniques et électriques des bâtiments, les équipements de production automatisés et les armoires de commande industrielles.

6. Quelles informations sont nécessaires pour un devis ?

Veuillez fournir le modèle requis, la section transversale du conducteur, la quantité de conducteurs, la longueur du câble, l'environnement d'installation et les exigences ignifuges applicables. Des dessins de projet ou des spécifications techniques peuvent également être fournis lorsqu'ils sont disponibles afin que la construction du câble puisse être vérifiée avant le devis et la production.
